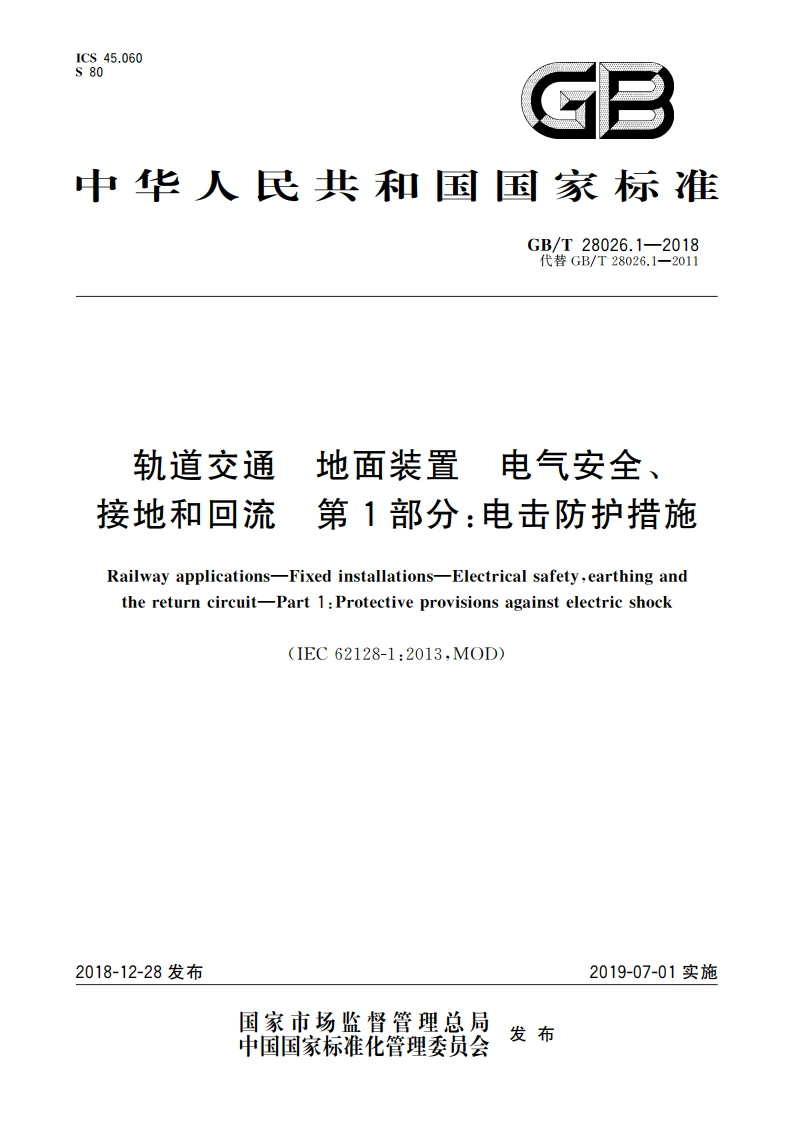

轨道交通 地面装置 电气安全、接地和回流 第1部分：电击防护措施 GBT 28026.1-2018.pdf

GB/T28026.1-2018轨道交通地面装置电气安全、接地和回流第1部分：电击防护措施1范围GB/T28026的本部分给出了交直流电力牵引供电系统的地面装置以及可能受牵引供电系统彩响的地面设施的电气安全和保护措施的要求。本部分适用于电力牵引供电系统地面装置维护工作中对电气安全的要求。本部分适用于所有新建线路和既有线路更新改造的电力牵引供电系统，包括：一铁路；一导向式公共交通系统，例如：有轨电车、高架和地下的铁路、山区铁路、无轨电车系统及安装有接触网或接触轨的磁悬浮系统：一物料运输系统。本部分不适用于：一地下矿山牵引供电系统；一吊车，有轨运输平台和类似运输设备，临时建筑（例如：展会结构），因为这类设施目前尚无以接触网供电的先例，它们不会受牵引供电系统的影响：一悬式缆车：一缆索铁路。本部分不对维修作业规程进行规定。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1402轨道交通牵引供电系统电压(GB/T1402一2010，IEC60850:2007,MOD)GB/T2893.1一2013图形符号安全色和安全标志第1部分：安全标志和安全标记的设计原则(1S03864-1:2011,M0D)GB/T2900.1一2008电工术语基本术语GB/T4208一2017外壳防护等级(1P代码)(1EC60529:2013,1DT)GB/T10963.1电气附件家用及类似场所用过电流保护断路器第1部分：用于交流的断路器(GB/T10963.1-2005,1EC60898-1:2002,1DT)GB/T16895.21一2011低压电气装置第4-41部分：安全防护电击防护(IEC60364-4-41:2005,1DT)GB/T17045一2008电击防护装置和设备的通用部分(1EC61140:2001,IDT)GB/T21413.1轨道交通机车车辆电气设备第1部分：一般使用条件和通用规则(GB/T21413.1-2018,IEC60077-1:2017,M0D)GB/T21414一2008铁路应用机车车辆电气隐患防护的规定(IEC61991:2000,IDT)GB/T21714(所有部分)雷电防护IEC62305(所有部分)GB/T280262轨道交通地面装置电气安全、接地和回流第2部分：直流牵引供电系统杂散电流的防护措施(GB/T28026.2一2018，IEC62128-2:2013,MOD)
