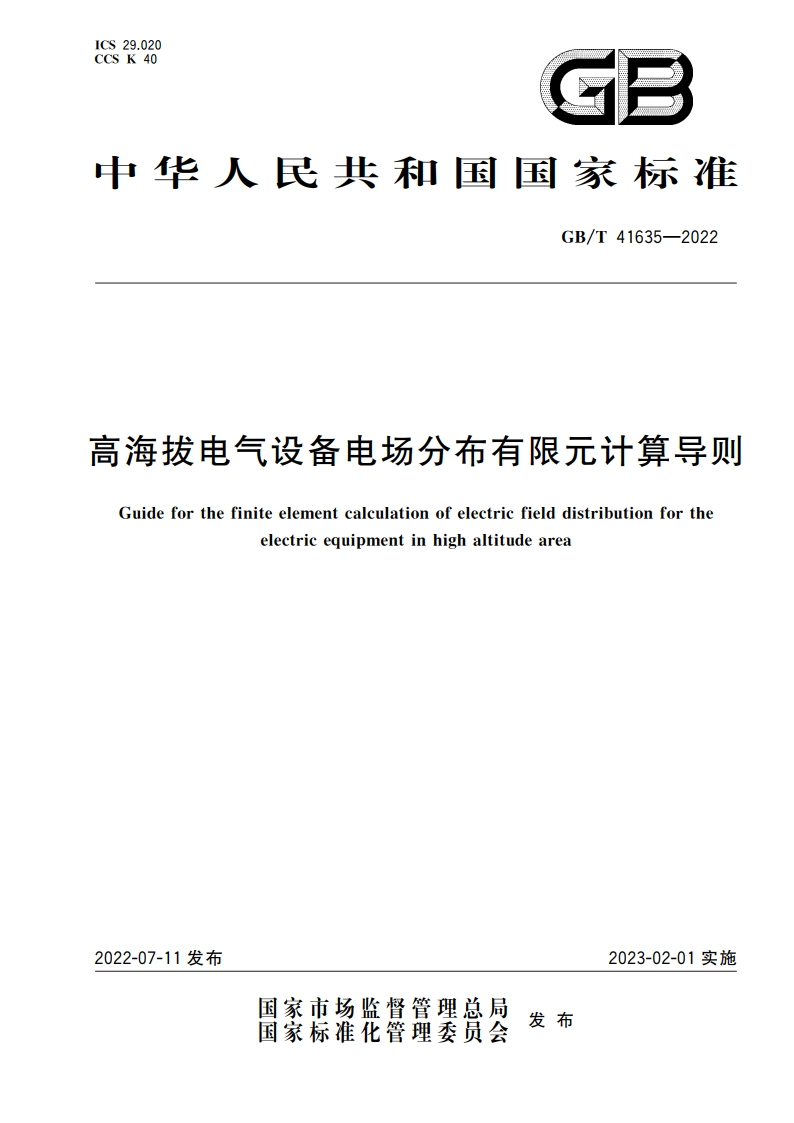

高海拔电气设备电场分布有限元计算导则 GBT 41635-2022.pdf

GB/T41635-2022前言本文件按照GB/T1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电器工业协会提出。本文件由全国高原电工产品环境技术标准化技术委员会(SAC/TC330)归口。本文件起草单位：云南电网有限责任公司电力科学研究院、昆明电器科学研究所、山东瑞宁电气有限公司、西安交通大学、云南电网有限责任公司、渐江贝盛新能源开发有限公司、合肥工业大学、陕西建工安装集团新能源有限公司、江西展宇光伏科技有限公司、广西大学、中国南方电网有限责任公司超高压输电公司、国网安徽省电力有限公司电力科学研究院、中国南方电网有限责任公司科学研究院、广西电网有限责任公司电力科学研究院、云南农业大学、中国南方电网有限责任公司超高压输电公司贵阳局、中国南方电网有限责任公司超高压输电公司昆明局、昆明理工大学、云南机电职业技术学院、云南省能源研究院有限公司、安徵森源电器有限公司、云南昆钢电子信息科技有限公司。本文件主要起草人：谭向字、赵现平、李宏，逯文娟、李靖、刘轩东，杨卓、周琼芳、蔡晓斌，李萍、王科、文韬、王静、柴侍、张瑶、张玉发、周海权、马仪、戎棋、张意议、刘捷丰、张林山、彭品、邓军、丁微、孙博、张瑞、张乔根、朱太云、许学勤、李锐海、黎大健、昌刚、刘劲松、张文斌、杨志红、赵煜、张茹、吴夕球、杨栋、白建民、彭海波，GB/T41635-2022高海拔电气设备电场分布有限元计算导则1范围本文件给出了高海拔电气设备电场分布有限元计算的计算类型、基本原理与流程、一般要求、有限元电场模型建立一般规则、高海拔气候环境对电气设备的影响、高海拔耐受电压和爬电距离修正方法、结果影响因素、偏差及结果判定。本文件适用于海拔1000m4000m地区使用的电气设备电场分布有限元计算。海拔1000m及以下地区使用的电气设备电场分布有限元计算可参照执行。2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T311.1一2012绝缘配合第1部分：定义、原则和规则GB/T2900.71一2008电工术语电气装置GB/T16927.1一2011高电压试验技术第1部分：一般定义及试验要求GB19517一2009国家电气设备安全技术规范GB/T33582一2017机械产品结构有限元力学分析通用规则3术语和定义GB/T2900.71一2008、GB/T16927.1一2011、GB19517一2009、GB/T33582一2017界定的以及下列术语和定义适用于本文件。3.1击穿强度breakdown electric strength材料在电场作用下，避免被破坏（击穿）所能承受的最高电场强度。4计算类型4.1静电场计算若电气设备运行电压频率较低，如直流电压或工频电压下，电磁波波长远大于设备的特征尺度时，应采用静电场分析。4.2瞬态电场计算若需研究对电气设备处于瞬态电应力条件下的电场分布，则宜增加过渡过程，并且应修正试验电压整个波形数值。例如雷电冲击电压(LI)、操作冲击电压(SI)、快速橱态过电压(VFTO)、极性反转等。上述橱态电应力包括多个烦率分量，宜采用瞬态电场分析，不宜采用静电场仿真计算结果。】
