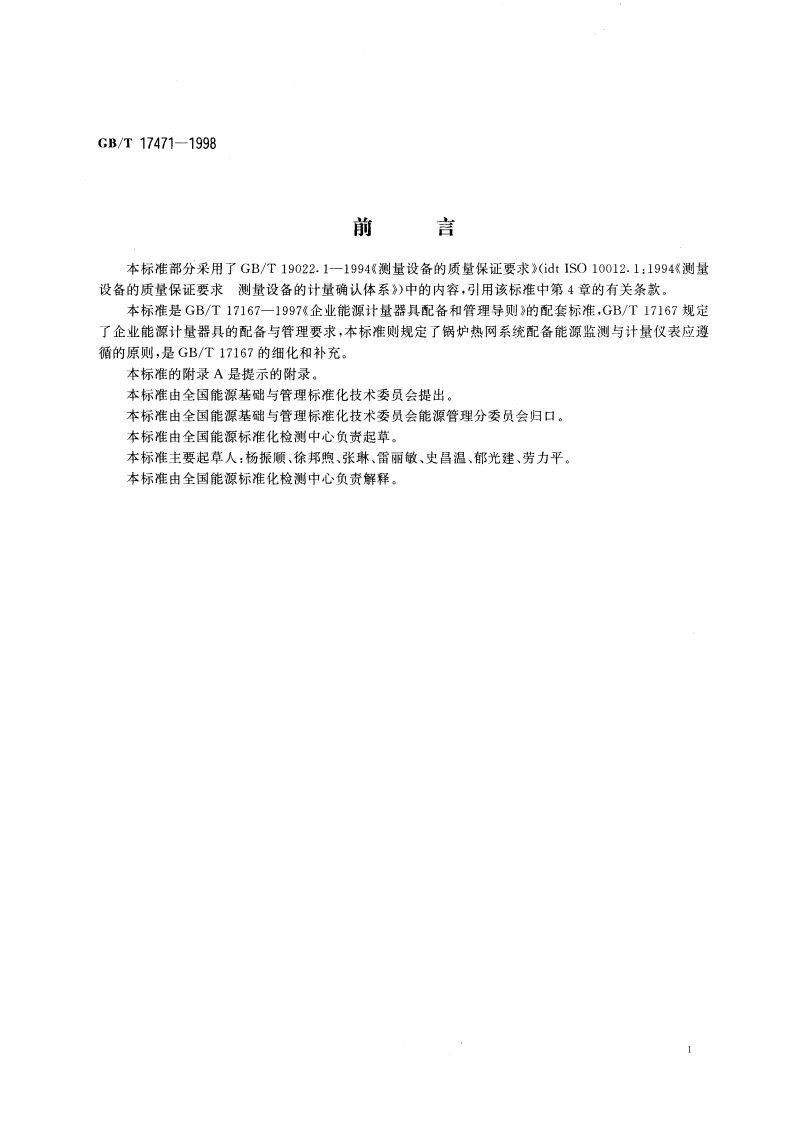

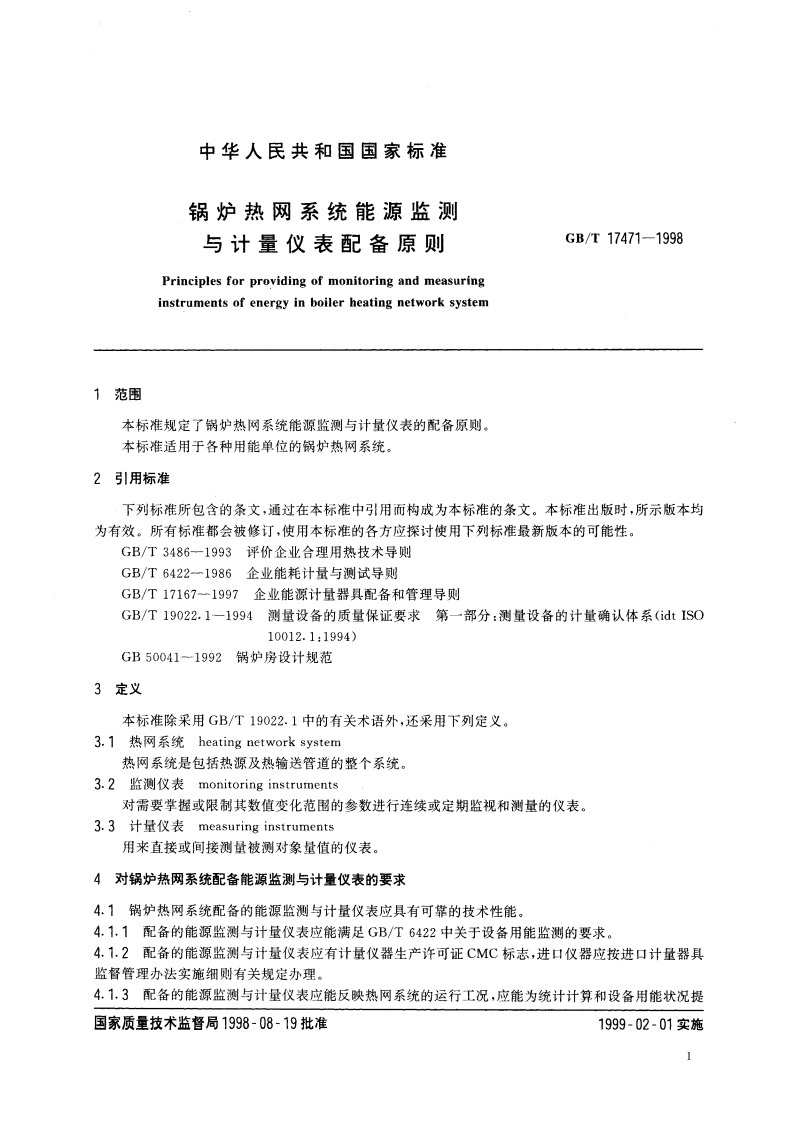

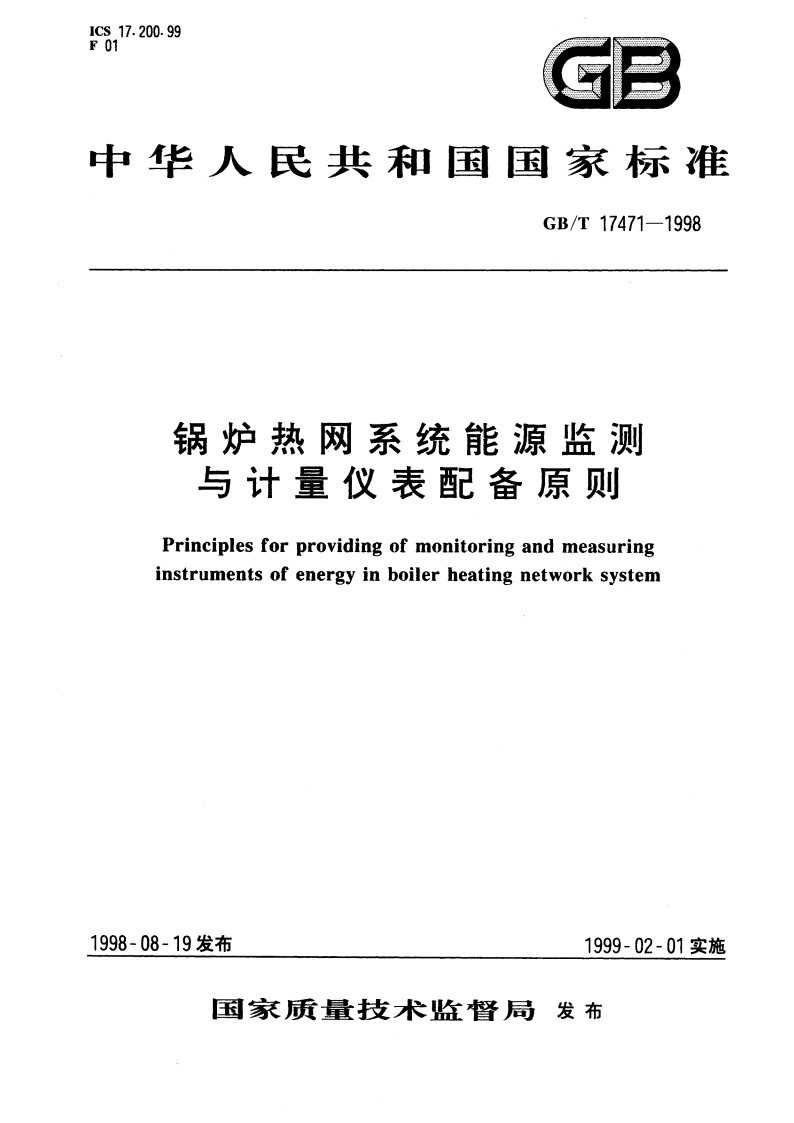

中华人民共和国国家标准锅炉热网系统能源监测与计量仪表配备原则GB/T17471-1998Principles for providing of monitoring and measuringinstruments of energy in boiler heating network system1范围本标准规定了锅炉热网系统能源监测与计量仪表的配备原则。本标准适用于各种用能单位的锅炉热网系统。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3486一1993评价企业合理用热技术导则GB/T6422一1986企业能耗计量与测试导则GB/T17167一1997企业能源计量器具配备和管理导则GB/T19022.1一1994测量设备的质量保证要求第一部分：测量设备的计量确认体系(idt IS010012.1:1994)GB50041一1992锅炉房设计规范3定义本标准除采用GB/T19022.1中的有关术语外，还采用下列定义。3.1热网系统heating network system热网系统是包括热源及热输送管道的整个系统。3.2监测仪表monitoring instruments对需要掌握或限制其数值变化范围的参数进行连续或定期监视和测量的仪表。3.3计量仪表measuring instruments用来直接或间接测量被测对象量值的仪表。4对锅炉热网系统配备能源监测与计量仪表的要求4.1锅炉热网系统配备的能源监测与计量仪表应具有可靠的技术性能。4,1.1配备的能源监测与计量仪表应能满足GB/T6422中关于设备用能监测的要求。4.1.2配备的能源监测与计量仪表应有计量仪器生产许可证CMC标志，进口仪器应按进口计量器具监督管理办法实施细则有关规定办理。4.1,3配备的能源监测与计量仪表应能反映热网系统的运行工况，应能为统计计算和设备用能状况提国家质量技术监督局1998-08-19批准1999-02-01实施GB/T17471-1998供依据。4.1.4配备的能源监测与计量仪表应在规定的检定周期内运行。4.1.5配备的能源监测与计量仪表的检定应该执行附录A国家计量检定规程的规定。4.1.6严禁使用国家明令限期淘汰的仪表和不合格的仪表。4.1.7不合格仪表经检修并重新检定合格后方可使用。4.1.8不合格仪表的确定按GB/T19022.1中确定不合格测量设备的规定办理，仪表在下列情况下停止使用：一已经损坏：过载或误操作：显示不正常：功能出现了可疑：封缄的完整性已被损坏。4.2锅炉热网系统配备的能源监测仪表应能满足安全生产的要求4.2.1蒸汽锅炉必须配备锅筒液位计和蒸汽压力表。4.2.2蒸发量不小于6th的蒸汽锅炉，除必须设置就地显示的锅筒液位计，还应设置液位变送器配显示仪表或其他集中监测的显示装置。4.2.3蒸发量不小于6t/h的蒸汽锅炉，除必须设置就地显示的压力表，还应设置压力变送器配显示仪表或其他集中监测的显示装置。4.2.4蒸发量不小于10t/h的蒸汽锅炉，应配备锅简液位调节系统或其他集中监控装置，自动调节锅简液位。4.2.5热水锅炉应配备监测锅炉进、出口水温和水压的温度表和压力表。4.3锅炉燃烧系统配备的能源监测仪表应能满足GB/T3486中有关燃烧合理化的要求，保证锅炉的合理燃烧。4.3.1蒸发量不小于6t/h的蒸汽锅炉或热量不小于22.5G/h的热水锅炉应满足GB50041要求，必须安装炉膛烟气压力表。4.3.2蒸发量不小于10t/h的蒸汽锅炉宜安装烟气氧量表。4.3.3配备的炉膛烟气压力表和烟气氧量表应能满足人工调节锅炉燃烧系统的需要。4.3.4蒸发量不小于10t/h的蒸汽锅炉，宜将炉膛烟气压力表和烟气氧量表与集中监控装置配用，自动控制锅炉的燃烧系统。4.4锅炉热网系统配备的能源计量仪表应能满足能耗考核、成本核算和计量收费的要求。4.4.1蒸汽流量仪表应有蒸汽温度、蒸汽压力跟踪补偿，流量测量极限误差不得大于士2.0%，极限误差按均方根误差的2倍计算4.4.2由锅炉进入分汽缸的一次蒸汽流量仪表示值（或示值之和）与出分汽缸的二次蒸汽流量仪表示值（或示值之和）之间的偏差不得大于士5%。4.5对配备了集中监控装置的热网系统，集中监控装置应能满足热工监测和热工计量的要求。4.5.1集中监控装置的软件应选用满足准确度要求的流量数学模型编制计算程序。4.5.2集中监控装置的显示器所显示的蒸汽流量值，其示值误差应能满足4.4.1和4.4.2的要求。4.5.3集中监控装置的性能应满足4.1的要求。5锅炉热网系统配备的能源监测与计量仪表5.1锅炉热网系统按表1选择能源监测仪表2
