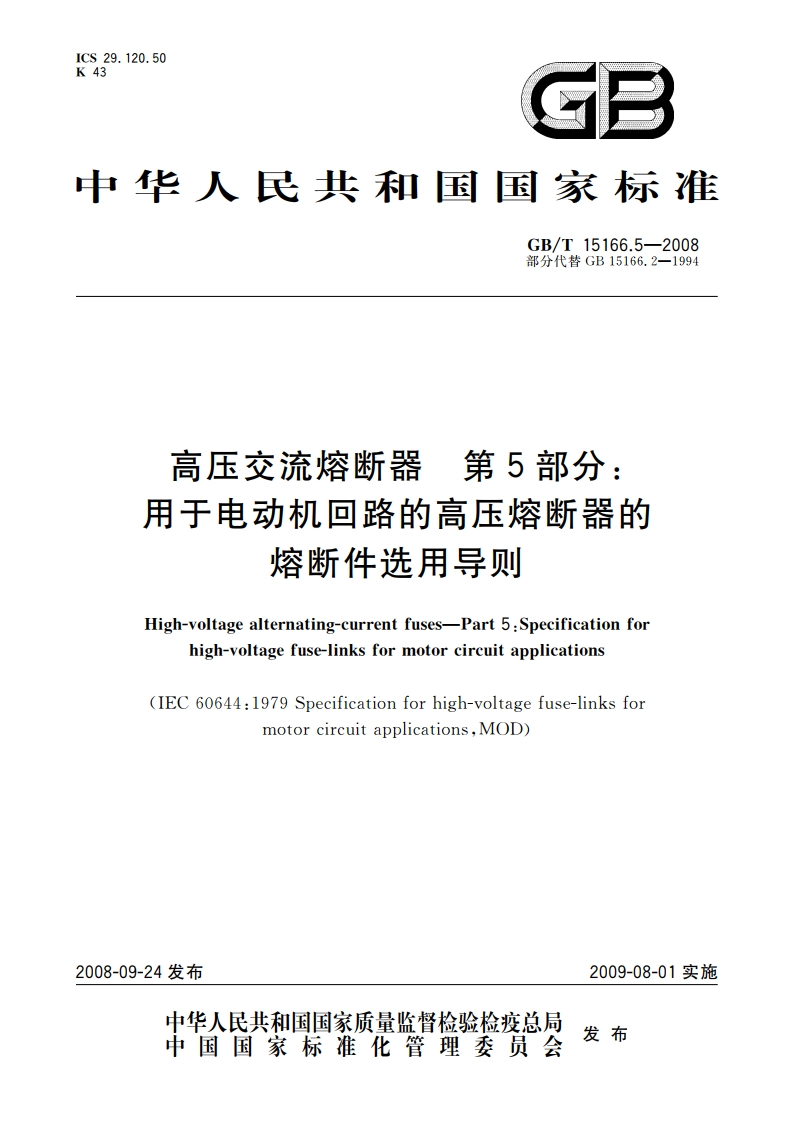

高压交流熔断器 第5部分：用于电动机回路的高压熔断器的熔断件选用导则 GBT 15166.5-2008.pdf

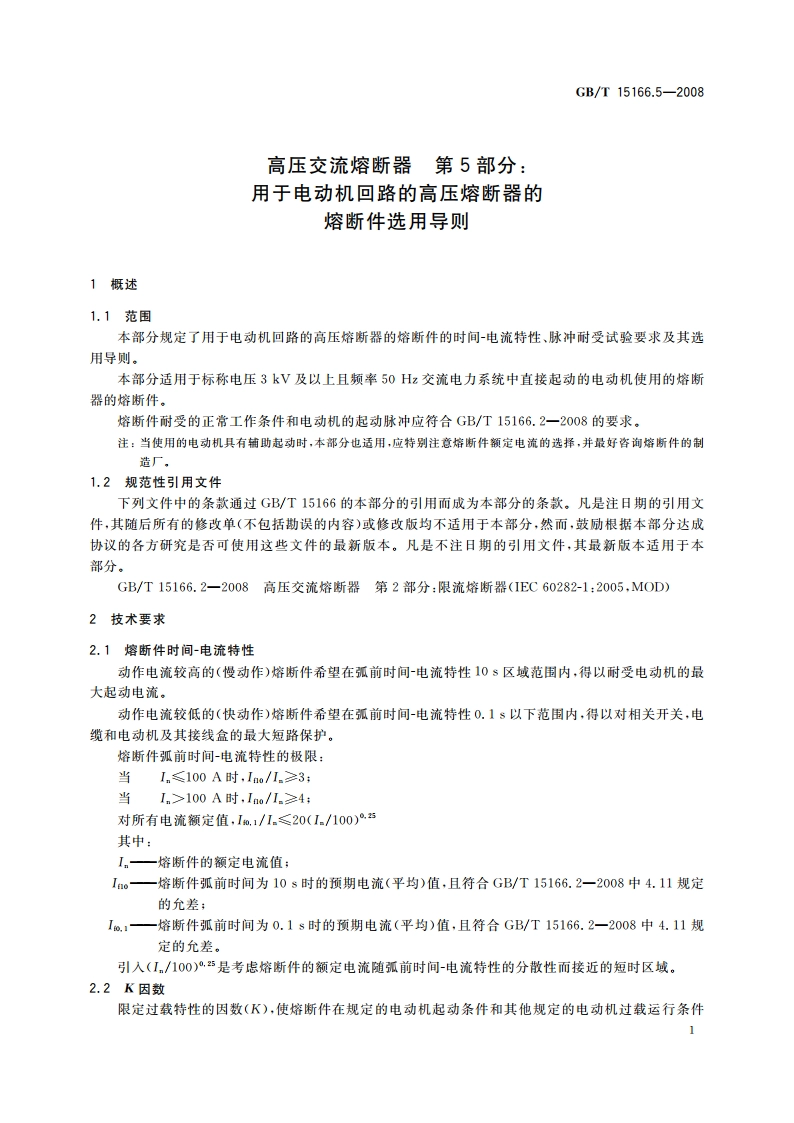

GB/T15166.5-2008高压交流熔断器第5部分：用于电动机回路的高压熔断器的熔断件选用导则1概述1.1范围本部分规定了用于电动机回路的高压熔断器的熔断件的时间-电流特性、脉冲耐受试验要求及其选用导则。本部分适用于标称电压3kV及以上且频苹50Hz交流电力系统中直接起动的电动机使用的熔断器的熔断件，熔断件耐受的正常工作条件和电动机的起动脉冲应符合GB/T15166.2一2008的要求。注：当使用的电动机具有辅助起动时，本部分也适用，应特别注意熔断件额定电流的选择，并最好咨询熔断件的制造厂，1.2规范性引用文件下列文件中的条款通过GB/T15166的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T15166.2一2008高压交流熔断器第2部分：限流熔断器(1EC60282-1:2005,MOD)2技术要求2.1熔断件时间-电流特性动作电流较高的（慢动作）熔断件希望在弧前时间-电流特性10s区域范围内，得以耐受电动机的最大起动电流。动作电流较低的（快动作）熔断件希望在弧前时间-电流特性0.1s以下范围内，得以对相关开关，电缆和电动机及其接线盒的最大短路保护。熔断件弧前时间-电流特性的极限：当In100A时，Iao/1.3：当I.100A时，Iao/I.4：对所有电流额定值，1m.1/1.20(1,100)，五其中：I。一熔断件的额定电流值：I,一熔断件弧前时间为10s时的预期电流（平均）值，且符合GB/T15166.2一2008中4.11规定的允差：I。.1一熔断件弧前时间为0.1s时的预期电流（平均）值，且符合GB/T15166.2一2008中4.11规定的允差。引入(1./100).5是考虑熔断件的额定电流随弧前时间-电流特性的分散性而接近的短时区域。2.2K因数限定过载特性的因数(K),使熔断件在规定的电动机起动条件和其他规定的电动机过载运行条件
