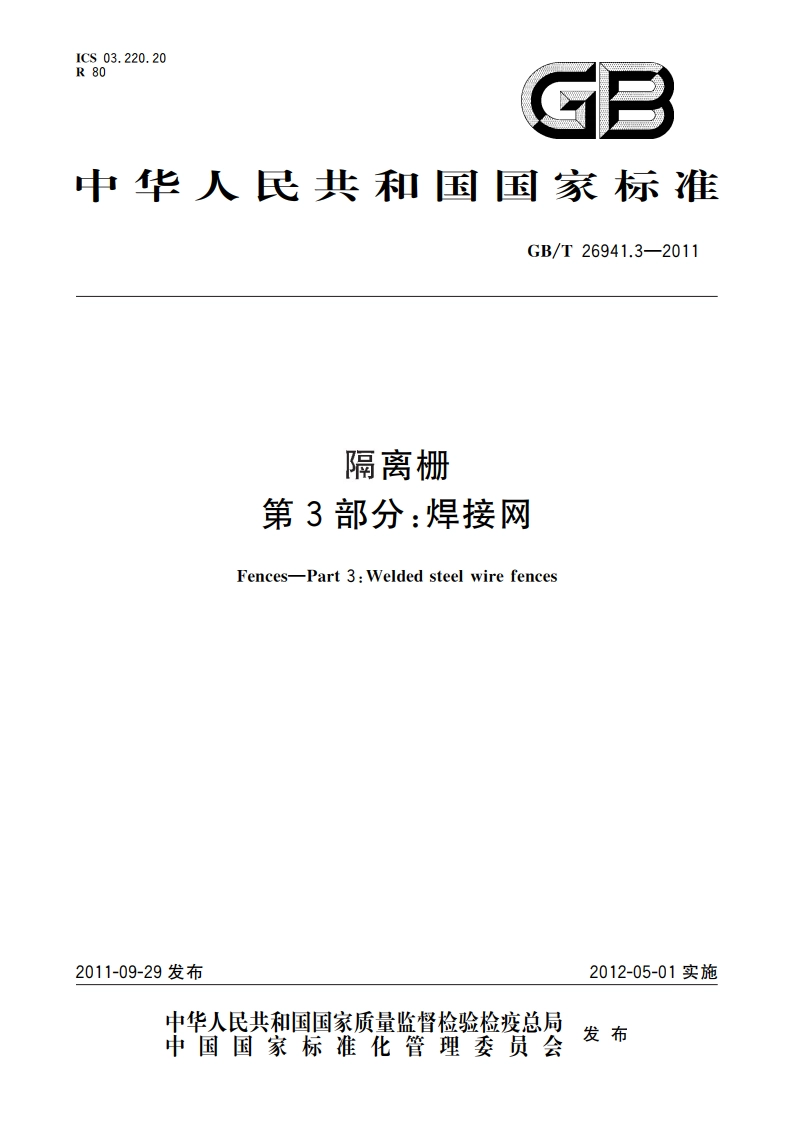

隔离栅 第3部分：焊接网 GBT 26941.3-2011.pdf

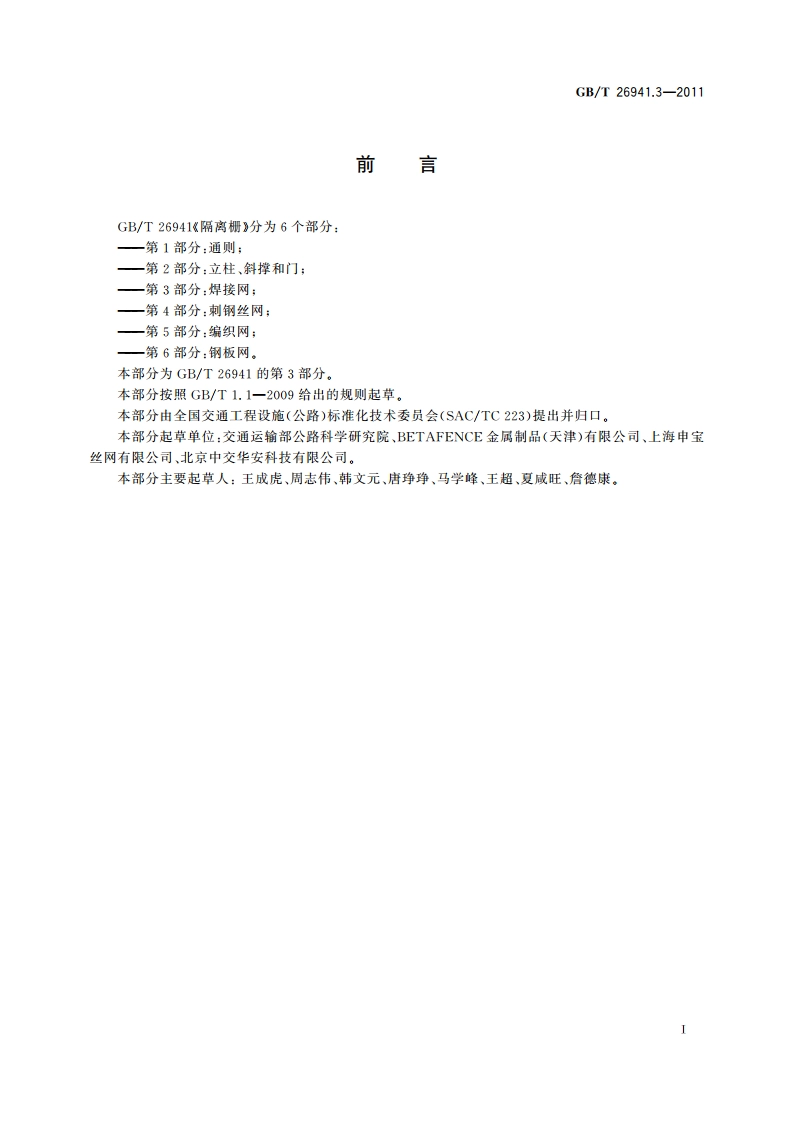

GB/T26941.3-2011前言GB/T26941隔离栅3分为6个部分：一第1部分：通则；一第2部分：立柱、斜撑和门；一第3部分：焊接网；一第4部分：刺钢丝网：一第5部分：编织网：一第6部分：钢板网。本部分为GB/T26941的第3部分。本部分按照GB/T1.1一2009给出的规则起草。本部分由全国交通工程设施（公路）标准化技术委员会(SAC/TC223)提出并归口。本部分起草单位：交通运输部公路科学研究院、BETAFENCE金属制品（天津）有限公司、上海申宝丝网有限公司、北京中交华安科技有限公司。本部分主要起草人：王成虎、周志伟、韩文元、唐珍珍、马学峰、王超、夏成旺、詹德康。GB/T26941.3-2011表1片网结构尺寸钢丝直径网孔尺寸网面长度L网面宽度B代号mm(axb)/mmmmVw-3.5-757575Vw-3.5-100100503.5Ww-3.5-15015075Vw-3.5-195195651.93.01.5w2.5Vw-4.0-150150754.0Ww-4.0-19519565Vw-5.0-150150755.0Vw-5.0-20020075注：钢丝直径为防商处理前，说明：B一网面高度；L一网面长度：a一网孔纵向长度：b一网孔横向宽度。图1片网4.2卷网卷网的结构尺寸应符合表2的规定，见图2。
