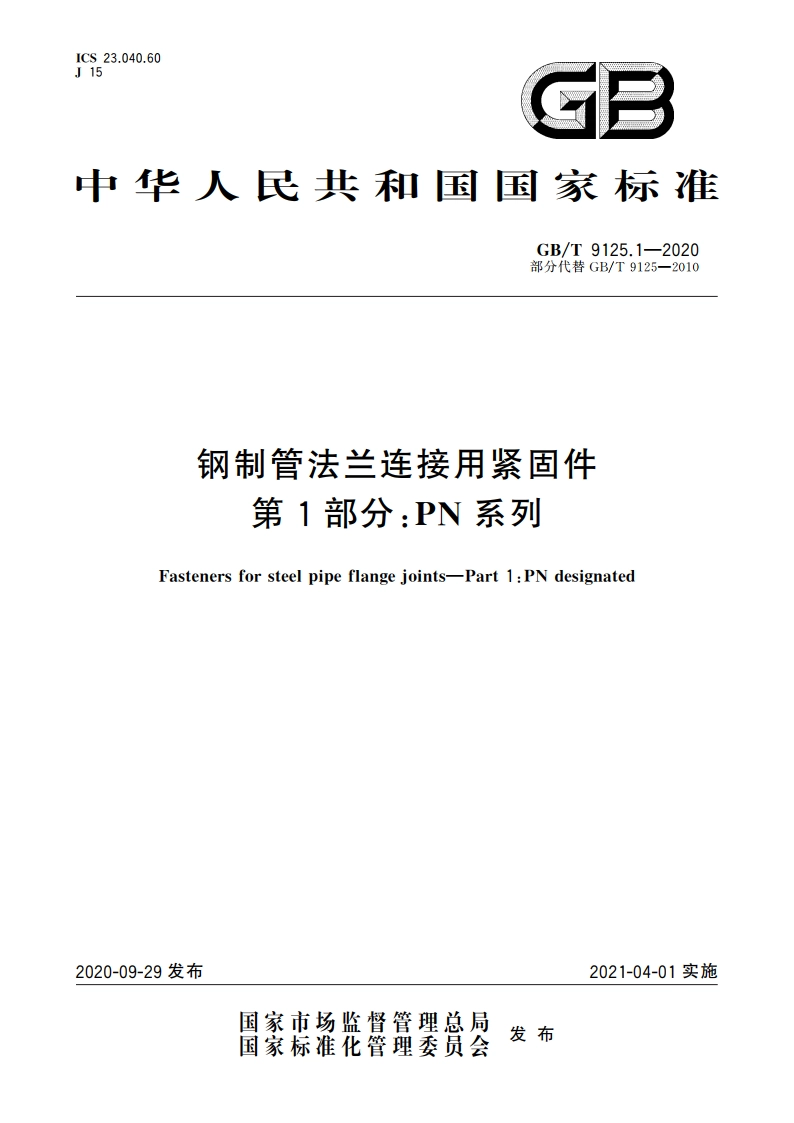

钢制管法兰连接用紧固件 第1部分：PN系列 GBT 9125.1-2020.pdf

GB/T9125.1-2020钢制管法兰连接用紧固件第1部分：PN系列1范围GB/T9125的本部分规定了PN系列钢制管法兰连接用紧固件的结构型式、尺寸和公差、材料、制造和热处理、检验和验收、产品质量证明书、标记和标志、防护和包装的要求。本部分适用于GB/T9124.1中规定的钢制管法兰连接用紧固件（包括六角头螺栓、等长双头螺柱、全螺纹螺柱和螺母)。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2紧固件外螺纹零件末端GB/T90.1紧固件验收检查GB/T196普通螺纹基本尺寸GB/T197普通螺纹公差GB/T228.1金属材料拉伸试验第1部分：室温试验方法GB/T699优质碳素结构钢GB/T700碳素结构钢GB/T901等长双头摞柱B级GB/T1220不锈钢棒GB/T1221耐热钢棒GB/T3077合金结构钢GB/T3098.1紧固件机械性能摞栓、螺钉和摞柱GB/T3098.2紧固件机械性能螺母GB/T3098.6紧固件机械性能不锈钢螺栓、螺钉和螺柱GB/T3098.15紧固件机械性能不锈钢螺母GB/T3103.1紧固件公差螺栓、螺钉、螺柱和螺母GB/T5276紧固件摞栓、摞钉、螺柱及螺母尺寸代号和标注GB/T5779.1紧固件表面缺陷螺栓、螺钉和螺柱一般要求GB/T5779.2紧固件表面缺陷螺母GB/T5782六角头螺栓GB/T5785六角头摞栓细牙3结构型式、尺寸和公差3.1六角头螺栓3.1.1六角头螺栓的结构型式见图1，尺寸代号和标注应符合GB/T5276的规定。1
