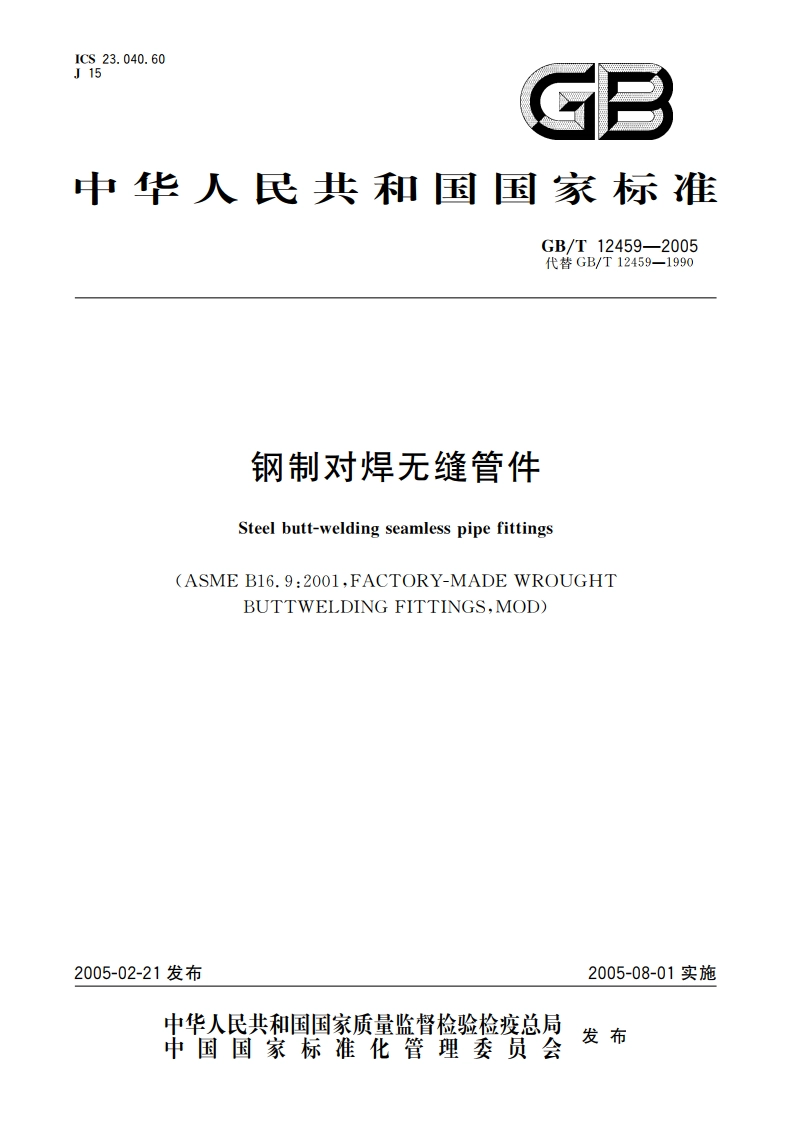

钢制对焊无缝管件 GBT 12459-2005.pdf

GB/T12459-2005NPS一英制单位管件的公称尺寸，为非测量值：A一90弯头一端面中心至另一端面的距离，180弯头中心至端面中心的距离：B一45弯头中心至端面的距离：C一三通、四通的分支出口轴心线至中心体端面的距离D一弯头、等径三通和四通、管帽的坡口处外径，异径管件大端坡口处外径：D一异径管件小端坡口处外径：E一管帽（管封头）的总高度；F一翻边短节的长度，G一翻边短节的翻边外径；H一异径接头端面至端面的距离；K一180弯头端面到顶部的距离：M一三通、四通本体中心线至支管端面的距离：O一180弯头一端面中心至另一端面中心的距离：R一圆角半径：一同径或异径管件大端焊接端部规定壁厚；一异径管件小端焊接端部规定壁厚，T一翻边短节的翻边厚度。3.2代号对焊无缝管件的种类和代号见表1。表1管件的种类和代号品种类别代号45”弯头长半径45E(L)长半径90E(L)90弯头短半径90E(S)长半径异径90E(L)R长半径180E(L)180弯头短半径180E(S)异径接头同心R(C)(大小头)偏心R(E)等径T(S)三通异径T(R)等径CR(S)四通异径CR(R)管帽c长型SE(L)翻边短节短型SE(S)4尺寸与公差4.1标准尺寸4.1.1管件尺寸应符合图1图10及表3表12的规定：管件端部外径为I、两个系列，I系列为2
