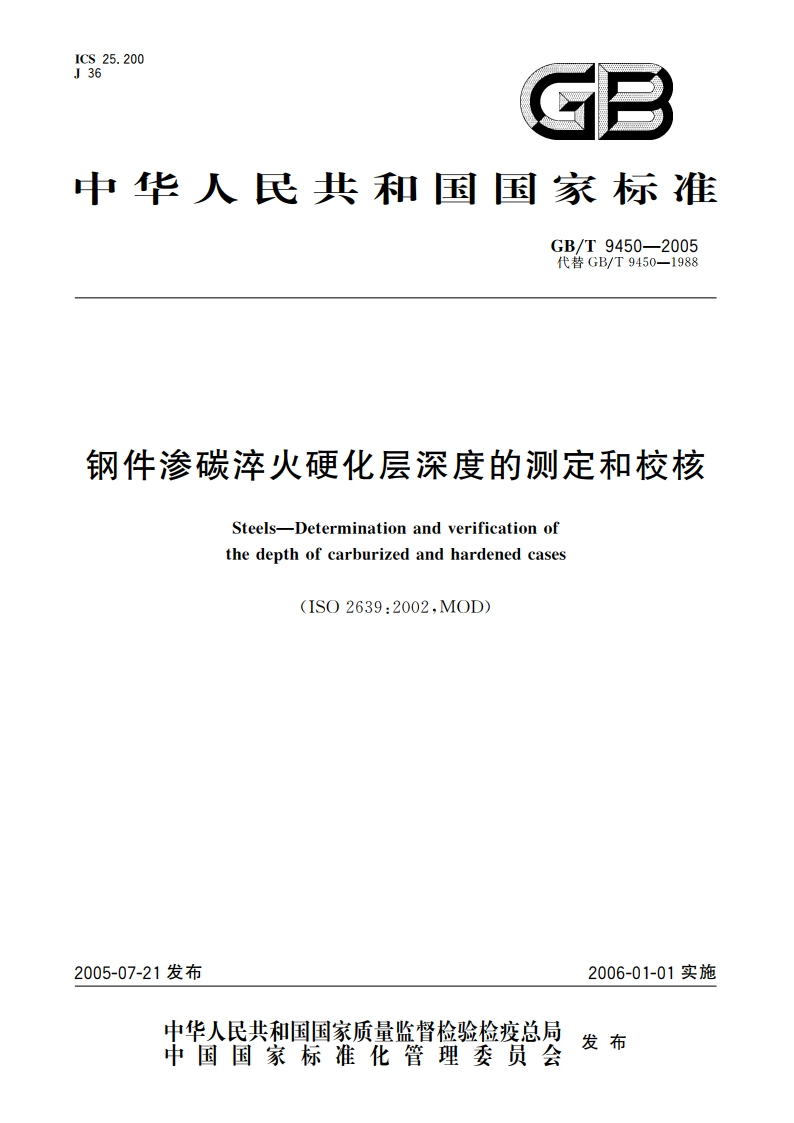

钢件渗碳淬火硬化层深度的测定和校核 GBT 9450-2005.pdf

GB/T9450-2005钢件渗碳淬火硬化层深度的测定和校核1范围本标准规定了钢制零件渗碳及碳氮共渗淬火硬化层深度的含义及其测定方法。本标准适用于渗碳和碳氨共渗淬火硬化层；并经最终热处理后，距表面3倍于淬火硬化层深度处硬度值小于450HV的零件。不能满足上述条件的钢件，应根据专门协议确定硬化层深度。对于距表面3倍于淬硬层处硬度值高于450HV的钢件，本标准仍然有效，前提条件是选择硬度值大于550HV(以25HV为一级)的某一特定值作为界限硬度。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T4340.1金属维氏硬度试验第1部分：试验方法GB/T18449.1金属努氏硬度试验第1部分：试验方法3术语和定义下列术语和定义实用于本标准。淬硬层深度（渗碳淬火硬化层）case-hardened depth(of a carburized and hardened case)从零件表面到维氏硬度值为550HV1(按照GB/T4340.1、GB/T18449.1的规定)处的垂直距离。4通则4.1表示方法淬硬层深度用字母“CHD”表示，单位为mm(见示例)。示例：CHD=0.8mm.测定维氏硬度所采用的试验力规定为9.807N(1kg)。4.2特殊情况4.2.1维氏硬度测量方法特殊情况下，经有关各方协议，维氏硬度试验力的使用范围可为4.903N(0.5kgf)9.807N(1kgD,即硬度界限值可使用550HV1以外的其他值。使用其他载荷或其他界限硬度值时，应在CHD后面标注（见示例）。示例：CHD515HV5,表示采用维氏硬度试验力为49.03N(5kgf),界限硬度值为515HV,4.2.2努氏硬度测量方法经有关各方协议，按GB/T18449.1的规定，也可以使用努氏硬度试验方法。5淬硬层深度的测定5.1总则在有争议的情况下，本测量方法是唯一可采用的仲栽方法，
