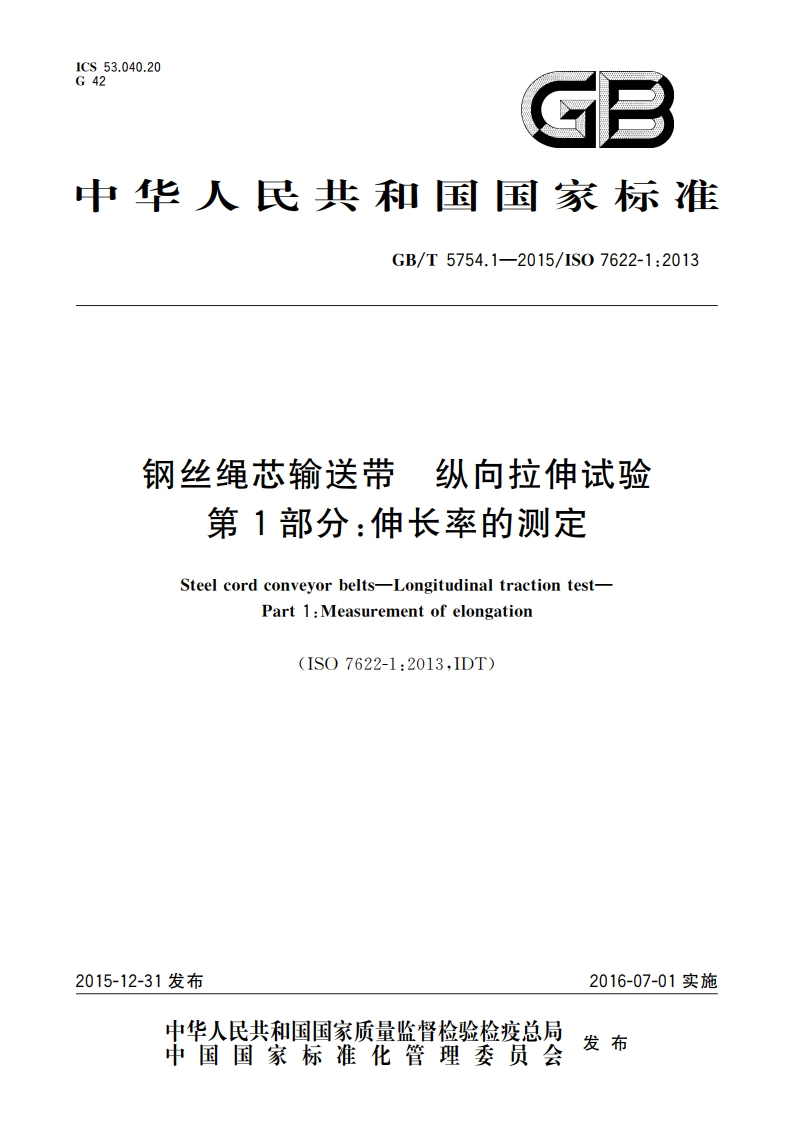

钢丝绳芯输送带 纵向拉伸试验 第1部分：伸长率的测定 GBT 5754.1-2015.pdf

GB/T5754.1-2015/1S07622-1:2013钢丝绳芯输送带纵向拉伸试验第1部分：伸长率的测定1范围GB/T5754的本部分规定了钢丝绳芯输送带带芯钢丝绳的伸长率的测定方法。测定时，钢丝绳受到对应于拉伸强度规定值的10%和60%的张力的作用。本部分仅适用于钢丝绳芯输送带。注：拉伸强度的测定方法在GB/T5754.2中规定.2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。ISO18573输送带试验环境和状态调节时间(Conveyor belts-一Test atmospheres and condi-tioning periods)3原理对取自输送带带芯的钢丝绳进行拉伸试验。采用拉力试验机或类似伸长测定仪测定当拉力对应于拉伸强度规定值的10%和60%时的伸长率。拉力试验机的夹持器移动速度应符合规定并保持恒定。4装置4.1拉力试脸机应符合下列要求：)试脸机所能施加的力与试样的强度相适应：b)夹持器移动速度应能调到25mm/min士5mm/min并保持恒定：c)夹持器间距可调到不小于250mm。42钢丝绳试样的固定装置应能保证试样在试验期间不滑动。可使用两个直径至少为50mm或10倍于钢丝绳直径d(见图1)的固定槽轮构成上、下固定装置。4.3伸长测定仪精度至少为0.01%，钢些绳的伸长率一般很小，故应采用灵敏且精确的伸长测定仪。这样的伸长测定仪在试样万一被拉断时可能遭到损坏，因此，将测量力的极限定为拉伸强度规定值的60%。伸长测定仪能适用因绳的扭曲性质导致的旋转是更好的。4.4记录伸长率随拉力变化的曲线装置，如果有的话。1
