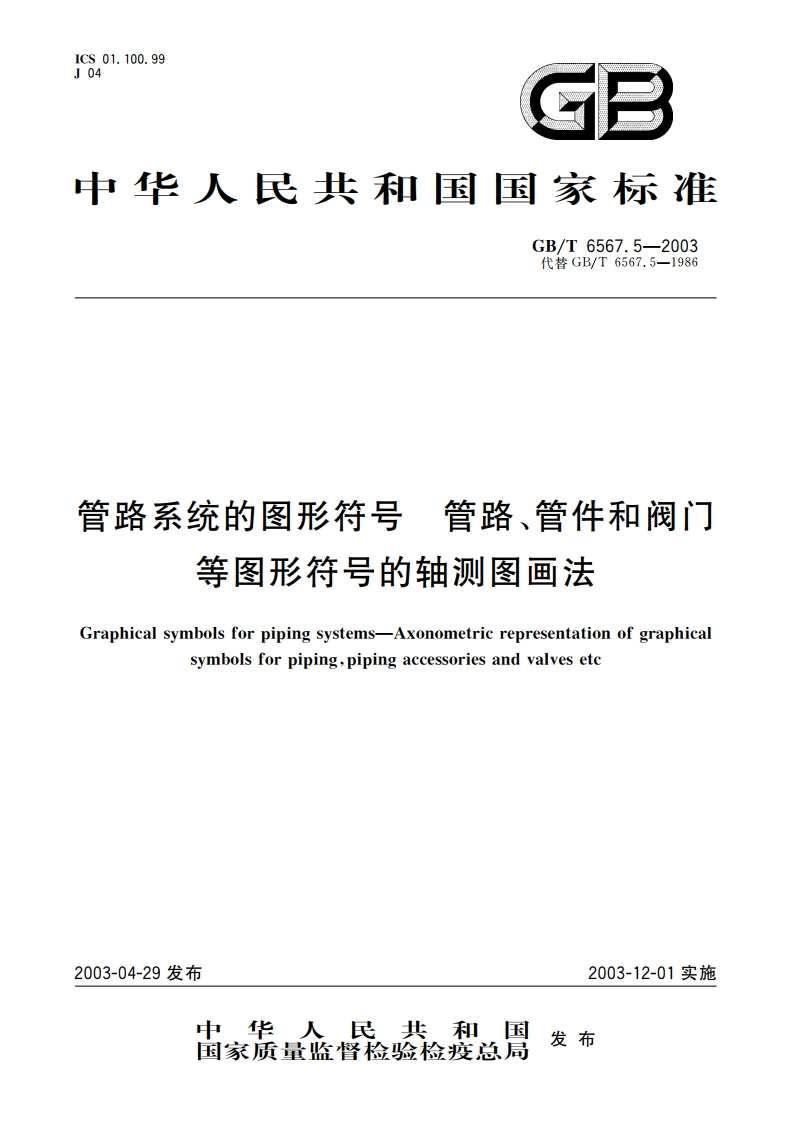

管路系统的图形符号 管路、管件和阀门等图形符号的轴测图画法 GBT 6567.5-2003.pdf

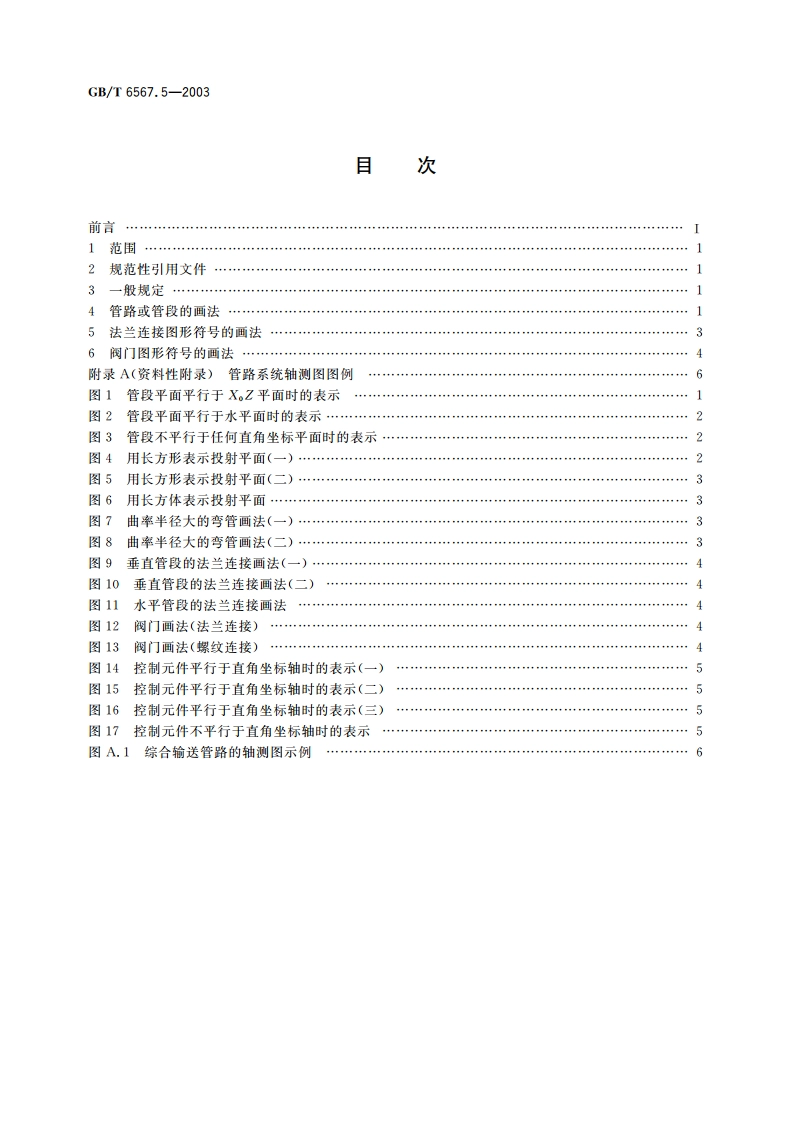

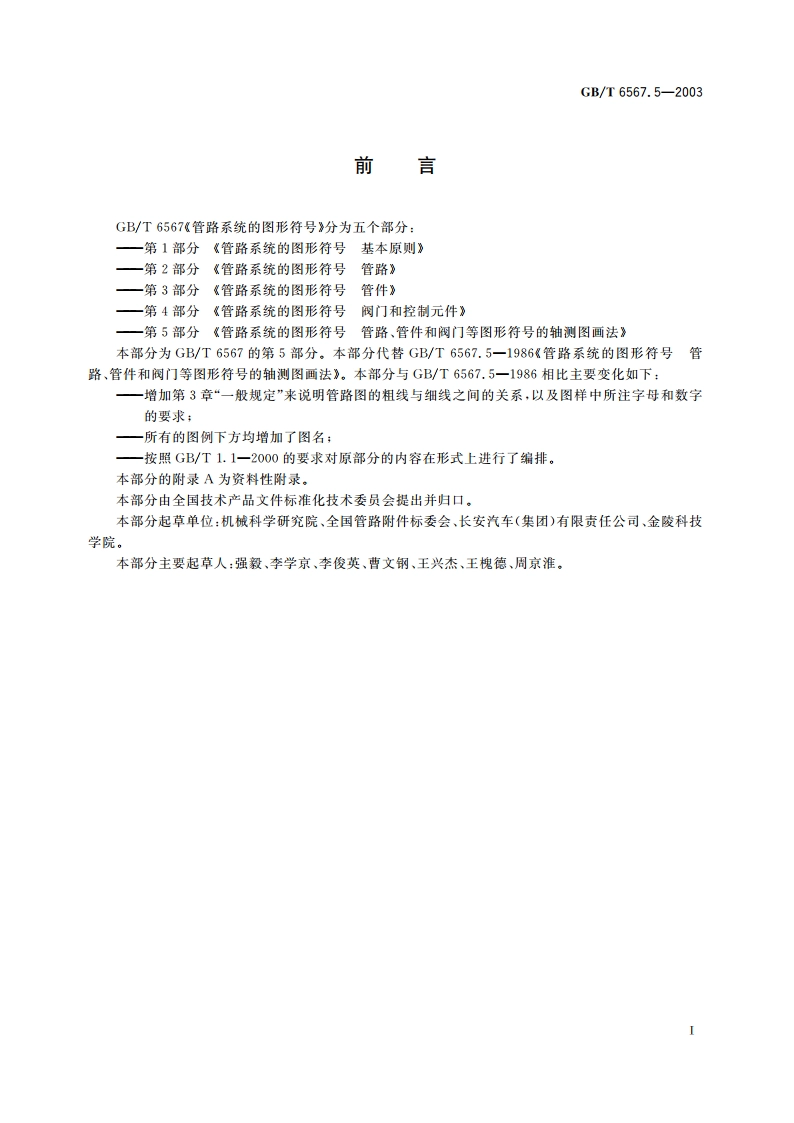

GB/T6567.5-2003管路系统的图形符号管路、管件和阀门等图形符号的轴测图画法1范围本部分规定了管路、管件和阀门等图形符号的轴测图画法。本部分适用于输送液体、气体及其他介质的管系图的绘制，2规范性引用文件下列文件中的条款通过GB/T6567的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T6567.2一1986管路系统的图形符号管路(eqv IS04067-1:1984)GB/T6567.3一1986管路系统的图形符号管件（qvIS04067-1:1984)GB/T6567.4一1986管路系统的图形符号阀门和控制元件（qv1S04067-1:1984)GB/T4458.3一1984机械制图轴测图GB/T17450技术制图图线(idt1S0128-20:1996)GB/T14691技术制图字体(eqv IS03098-1,IS03098-2:1974)3一般规定3.1管路用粗线绘制，管件、阀门及控制元件等图形符号允许用细线绘制。3.2管路标注中所用的字母和数字应符合GB/T14691的规定。4管路或管段的画法4.1管路或管段的抽测图应按GB/T4458.3规定的正等轴测投影绘制。4.2当管路或管段平行于直角坐标轴时，其轴测图用平行于对应的轴测轴的直线绘制。4.3当管路或管段不平行于直角坐标轴时，在轴测图上应同时画出其在相应坐标平面上的投影及投射平面。4.3.1当管路或管段的所在平面平行于直角坐标平面的垂直面时，应同时画出其在水平面上的投影及投射平面。见图1。图1管段平面平行于X,7平面时的表示
