硅铁化学分析方法 红外线吸收法测定碳量 GBT 4333.10-1990.pdf

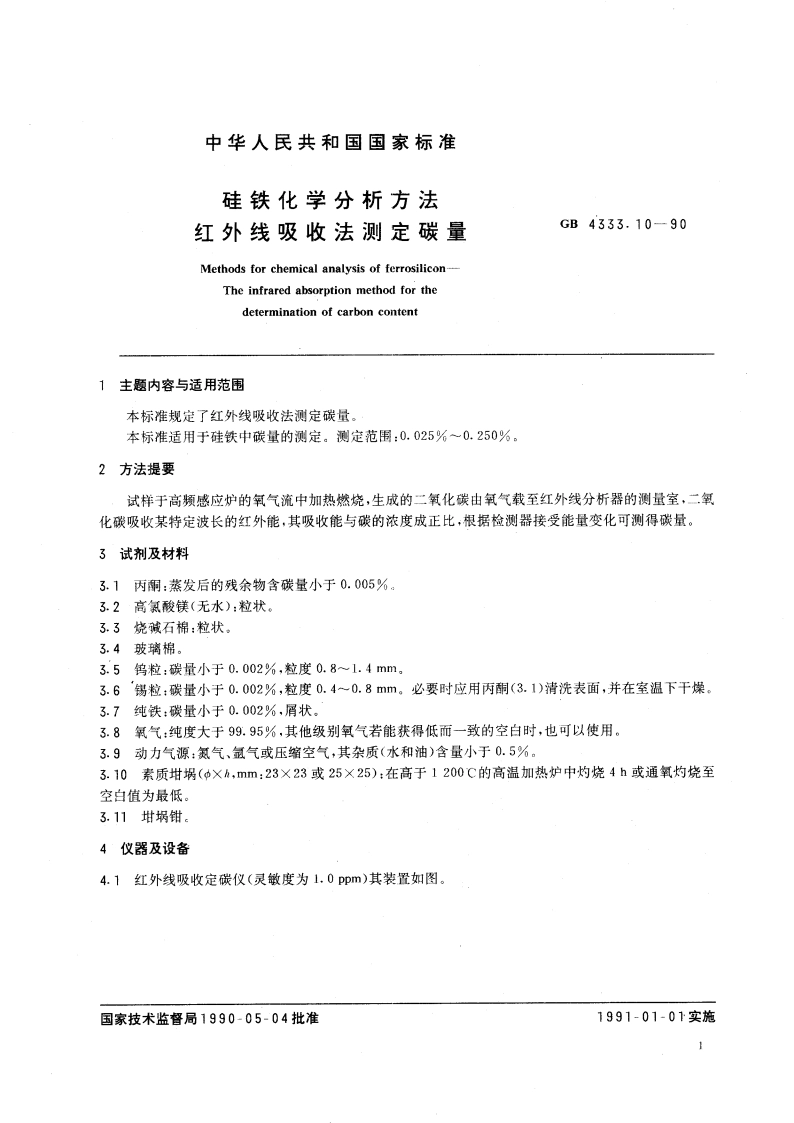

GB4333,10-906分析步骤6.1试料称取0.2000.2508试样，精确至0.0018.6.2空白试验在预先盛有0.400士0.005g锡粒(3.6)的坩埚(3.10)内，覆盖0.6000.005g纯铁(3.7)和1.500土0.005g钨粒(3.5)，于同一量程或通道，按6.5条进行测定。重复足够次数，直至得到低而比较一致的读数。记录最小的三次读数，计算平均值，并参考仪器说明书，将平均值输入到分析仪中，则仪器在测定试样时会进行空白值的电子补偿。6.3分析准备6.3.1按仪器使用说明书调试检查仪器，使仪器处于正常稳定状态。6.3.2选用设置最佳分析条件。6.3.3应用标准试样及助熔剂按6.5.1条和6.5.2条作两次试测，以确定仪器是否正常。6.3.4称取0.250g含碳量为0.050%左右的标准试样若干份，按6.5条进行测定，其结果波动应在士0.003%范围内，否则应按仪器要求调节仪器的灵敏度。6.4校正试验64,1根据待测试样的含碳量，选择相应的量程或通道，并选择三个同类型标样（待测试样含碳量应落在所选三个标样含碳量的范围内)依次进行校正，测得结果的波动应在允许误差范围内，以确认系统的线性，否则应按仪器说明书调节系统的线性。6.4.2不同量程或通道，应分别测其空白值并校正。6.4.3当分析条件变化时，如仪器尚未预热1，氧气源、坩埚或助熔剂的空白值已发生变化时，都要求重新测定空白并校正。6.5测定6.5.1按待测试样的含碳量范围，分别选择仪器的最佳分析条件，如仪器的燃烧积分时间、比较水准(或设定数)的设置等。6.5.2将称取的试样(6.1)均匀置于预先盛有0.400g锡粒(3.6)的坩埚(3.10)内，覆盖0.6008纯铁(3.7)及1.500g钨粒(3.5)，钳取坩埚放到炉台坩埚座上，按仪器说明书操作，开始分析并读取结果。7允许差实验室之间分析结果的差值应不大于下表所列允许差。%碳量允许差0.0250.0700.0060.0700.1200.0080.120-0.2500.012附加说明：本标准由中华人民共和国冶金工业部提出。本标准由新余钢铁厂起草。本标准主要起草人周矩涵、吴太白、刘金华、赵承忠。本标准水平等级标记GB4333.10-9013
