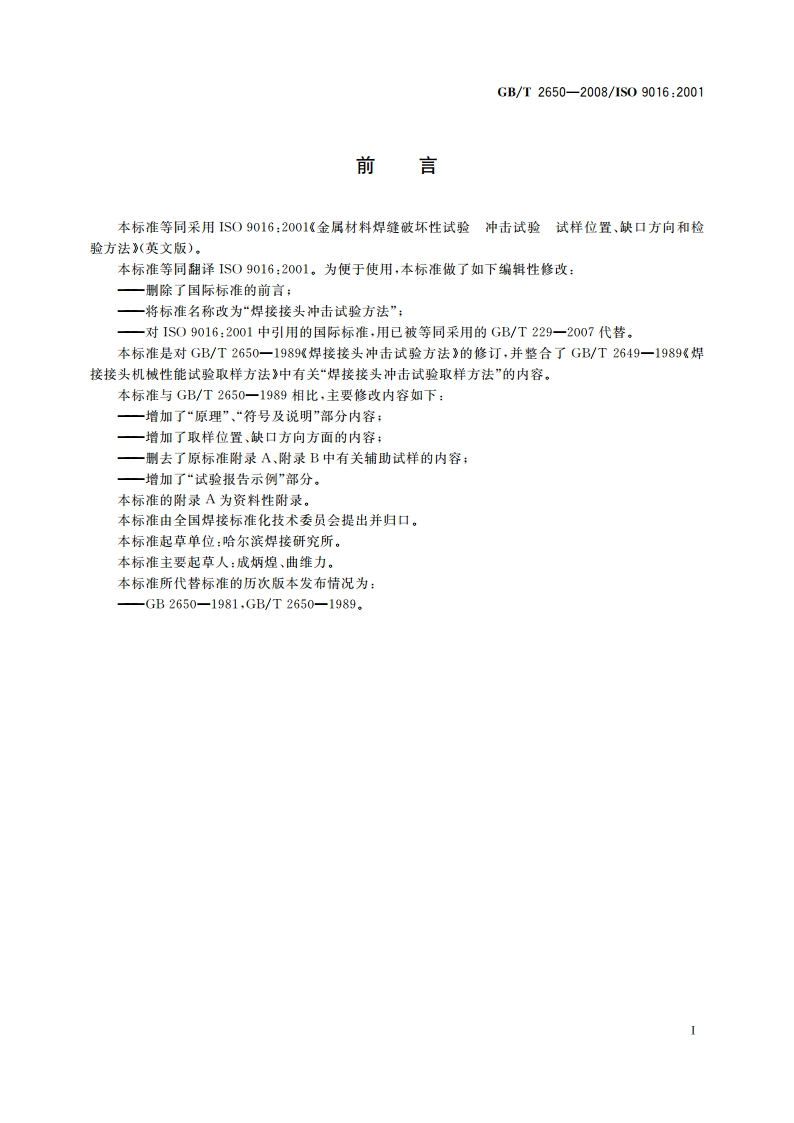

GB/T2650-2008/1S09016:2001前言本标准等同采用1S09016:2001金属材料焊缝破坏性试验冲击试验试样位置、缺口方向和检验方法（英文版）。本标准等同翻译IS09016:2001。为便于使用，本标准做了如下编辑性修改：一别除了国际标准的前言；一将标准名称改为“焊接接头冲击试验方法”：一对1S09016:2001中引用的国际标准，用已被等同采用的GB/T229一2007代替。本标准是对GB/T2650一1989%焊接接头冲击试验方法的修订，并整合了GB/T2649一1989焊接接头机被性能试验取样方法中有关“焊接接头冲击试验取样方法”的内容。本标准与GB/T2650一1989相比，主要修改内容如下：一增加了“原理”、“符号及说明”部分内容：一增加了取样位置、缺口方向方面的内容：删去了原标准附录A、附录B中有关辅助试样的内容；一增加了“试验报告示例”部分。本标准的附录A为资料性附录。本标准由全国焊接标准化技术委员会提出并归口。本标准起草单位：哈尔滨焊接研究所。本标准主要起草人：成炳煌、曲维力。本标准所代替标准的历次版本发布情况为：GB2650-1981,GB/T2650-1989.GB/T2650-2008/1S09016:2001焊接接头冲击试验方法1范围本标准规定了对接接头冲击试验取样、缺口方向和试验报告要求。本标准适用于金属材料熔化焊和压焊接头的冲击试验。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T229金属材料夏比摆锤冲击试验方法(GB/T229一2007，IS0148-1:2006,MOD)3原理冲击试验按GB/T229进行。除按GB/T229要求外，缺口位置可以通过宏规腐蚀确定。4符号及说明4.1符号组成符号中的字母说明试样类型、位置和缺口方向，而数字表明缺口距参考线(RL)和焊缝表面的距离（单位：mm)。表示方法见表1和表2。应从焊接接头截取试样，试样的纵轴与焊缝长度方向垂直。4.2字母符号由下列字母组成：第一个字母：U为夏比U型缺口，V为夏比V型缺口。第二个字母：W为缺口在焊缝：H为缺口在热影响区。第三个字母：S为缺口面平行于焊缝表面”，T为缺口面垂直于焊缝表面。第四个字母：a为缺口中心线距参考线的距离（如果缺口中心线在参考线，则记录a=0)。第五个字母：b为试样表面距焊缝表面”的距离（如果试样表面在焊缝表面，则记录b=0)。4.3附加信息当用上述方法还不能充分确定试样位置和缺口方向时，应提供焊接接头示意图作为参考。5符号示例符号示例在表1、表2和图1中给出。表中RL实际上是参考线。缺口在焊缝时，RL为试样上焊缝中心线：缺口在热影响区时，RI为试样上熔合线或压焊接头的结合线。1)这个方向的含义相当于在断裂力学试险中“表面缺口”的含义，2)在双V形、K形或类似焊缝的情况下，焊缝表面为焊缝较宽一侧或开始焊接一侧，
