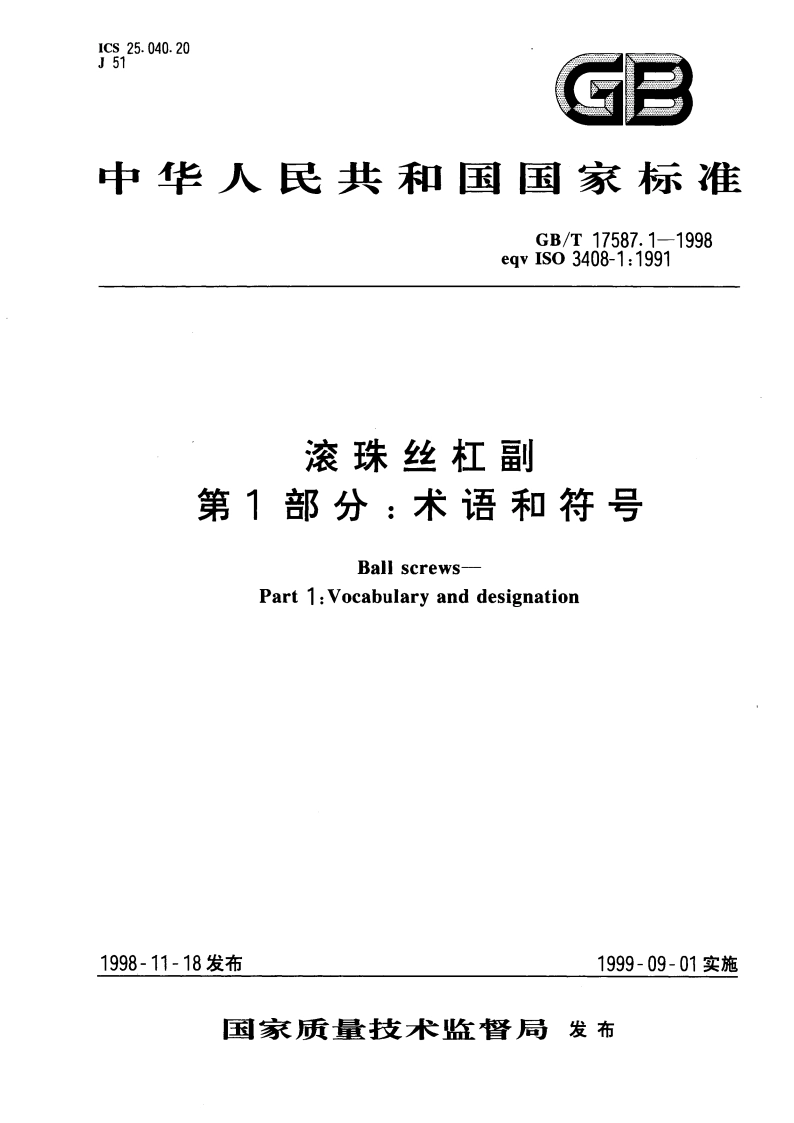

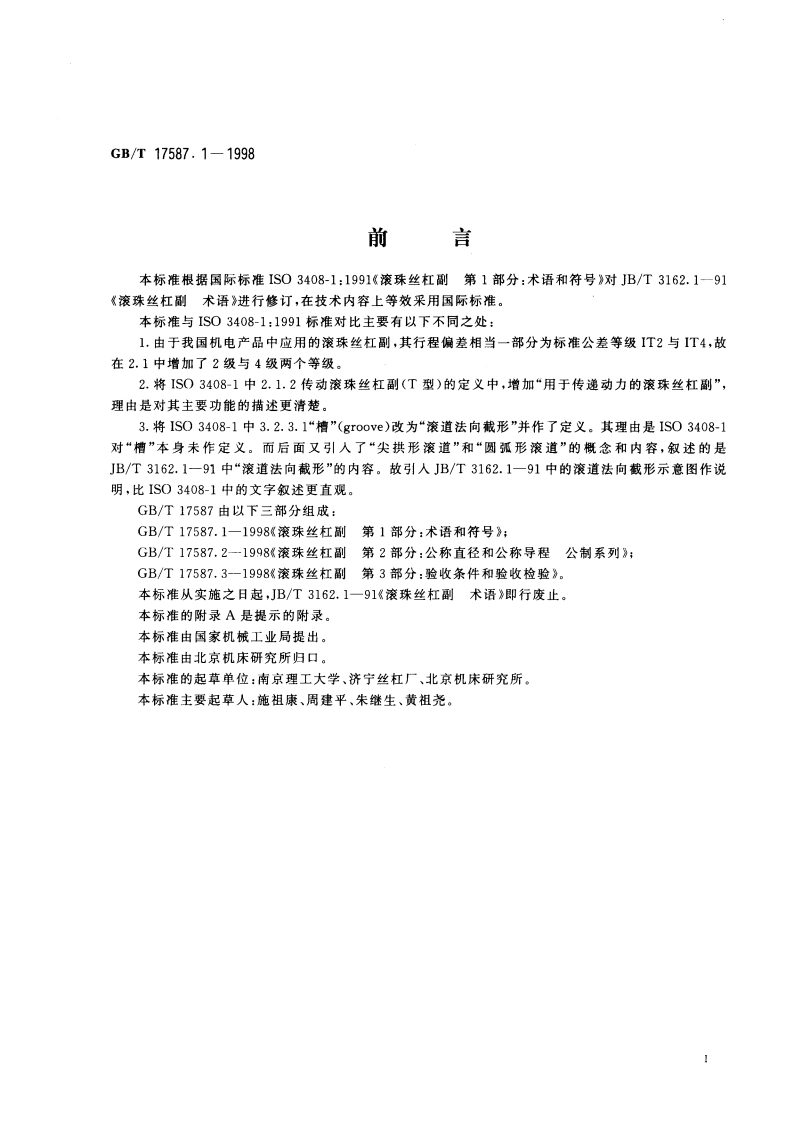

滚珠丝杠副 第1部分：术语和符号 GBT 17587.1-1998.pdf

GB/T17587.1-1998必1根据用途的不同，滚珠丝杠副可以设计成有间隙和无间隙（预紧）两种形式。2为了满足各种需要，滚珠丝杠副采用了七个标准公差等级，即1,2,3,4,5,7和10.这些有关行程偏差的标准公差是根据1S0286-1:19881S0公差与配合系统第1都分：公差、偏差和配合的基本原则对标准公差等级IT1,1T2,1T3,IT4,IT5,T7,T10的规定而确定的。一般情况下，标准公差等级1,2,3,4和5的滚珠丝杠副采用预紧型式，而7和10的采用非预紧型式。2.1.1定位滚珠丝杠副(P型)positioning ball screw(type P)用于精确定位且能够根据旋转角度和导程间接测量轴向行程的滚珠丝杠副。这种滚珠丝杠副是无间隙的（或称预紧滚珠丝杠副）。2.1.2传动滚珠丝杠副(T型)transport ball screw(type T)用于传递动力的滚珠丝杠副。其轴向行程的测量由与滚珠丝杠副的旋转角度和导程无关的测量装置来完成。注：传动滚殊丝杠副通常采用7和10的标准公差等级，在特殊应用中，例如要求扭矩变化非常小（旋转平稳），也可能采用1,2,3,4及5的标准公差等级。2.1.3单线滚珠丝杠single-start ball screw导程与螺距相等的滚珠丝杠副。2.1.4多线滚珠丝杠副multiple-start ball screw一个导程包含多个螺距的滚珠丝杠副。2.2滚珠丝杠ball screw shaft其上加工有一条或多条螺纹滚道的圆柱轴。2.3滚珠螺母ball nut由滚珠螺母体、循环装置（也有不带循环装置的）、密封件和螺母附件所构成的组件。2.3.1滚珠螺母体ball nut body去掉滚珠、循环装置及螺母附件的滚珠螺母的本体。2.3.2循环螺母recirculation nut具有一条或多条连续的供滚珠循环的封闭通道组成的滚珠螺母。2.3.3滚珠循环装置ball recirculation system构成一条或多条连续的供滚珠循环的封闭通道的装置。2.3.4密封件end seals附在滚珠螺母体上，与滚珠丝杠接触的密封零件，它可以阻止外物进入滚珠螺母体或者使滚珠丝杠副内润滑剂不外泄。2.4滚珠ball2.4.1负荷滚珠load ball承受载荷的滚珠。2.4.2间隔滚珠spacer ball不承受载荷，起间隔作用的滚珠，直径比负荷滚珠小。3几何参数的术语和定义3.1与滚珠丝杠副尺寸有关的几何参数符号（见图3）。2
