滚珠丝杠副 第1部分：术语和符号 GBT 17587.1-2017.pdf

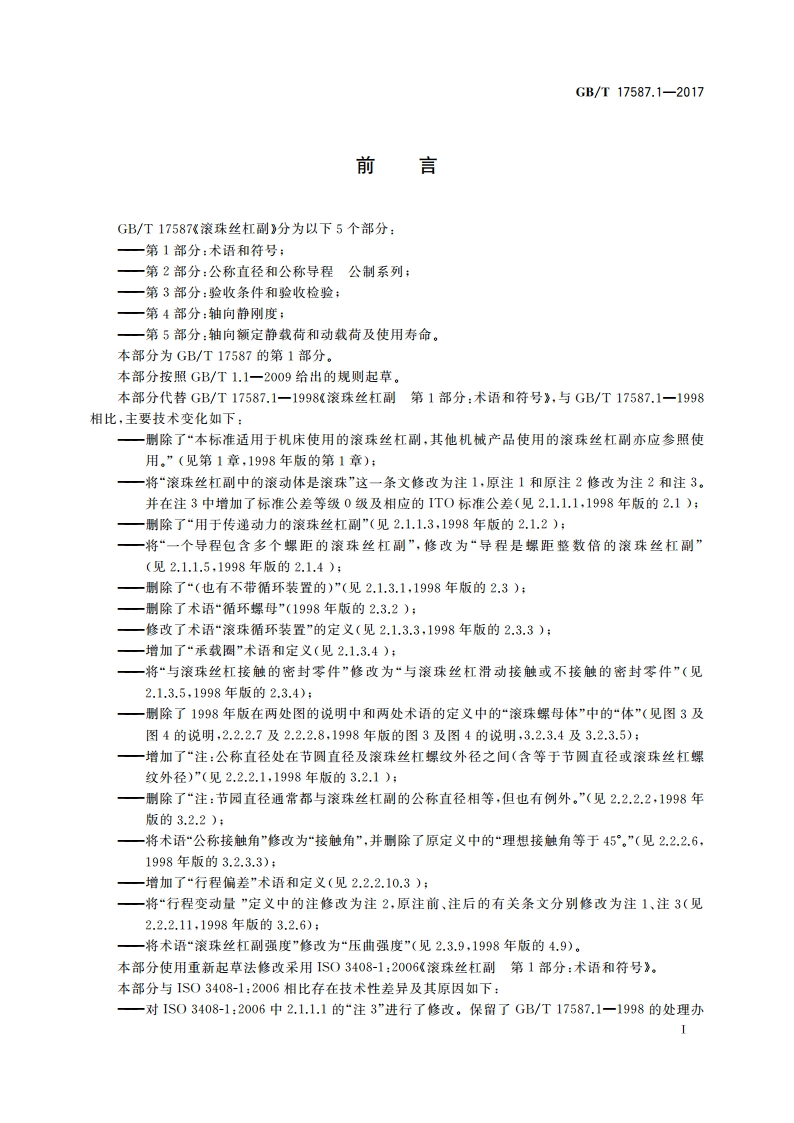

GB/T17587.1-2017前言GB/T17587滚珠丝杠副分为以下5个部分：一第1部分：术语和符号；一第2部分：公称直径和公称导程公制系列：一第3部分：验收条件和验收检验：一第4部分：轴向静刚度；一第5部分：轴向额定静找荷和动载荷及使用寿命。本部分为GB/T17587的第1部分。本部分按照GB/T1.1一2009给出的规则起草本部分代替GB/T17587.1一1998滚珠丝杠副第1部分：术语和符号，与GB/T17587.1一1998相比，主要技术变化如下：一册除了“本标准适用于机床使用的滚珠丝杠副，其他机械产品使用的滚珠丝杠副亦应参照使用，”（见第1章，1998年版的第1章）：将“滚珠丝杠副中的滚动体是滚珠”这一条文修改为注1，原注1和原注2修改为注2和注3。并在注3中增加了标准公差等级0级及相应的IT0标准公差（见2.1.1.1,1998年版的2.1）：一明除了“用于传递动力的滚珠丝杠副”（见2.1.1.3,1998年版的2.1.2）；一将“一个导程包含多个螺距的滚珠丝杠刑”，修改为“导程是螺距整数倍的滚珠丝杠副”(见2.1.1.5,1998年版的2.1.4)：一删除了“（也有不带循环装置的）”（见2.1.3.1,1998年版的2.3）：删除了术语“循环螺母”(1998年版的2.3.2)：修改了术语“滚珠循环装置”的定义（见2.1.3.3,1998年版的2.3.3）；一增加了“承载圈”术语和定义（见2.1.3.4）：一将“与滚珠丝杠接触的密封零件”修改为“与滚珠丝杠滑动接触或不接触的密封零件”（见2.1.3.5,1998年版的2.3.4)：一删除了1998年版在两处图的说明中和两处术语的定义中的“滚珠螺母体”中的“体”（见图3及图4的说明，2.2.2.7及2.2.2.8,1998年版的图3及图4的说明，3.2.3.4及3.2.3.5)；一增加了“注：公称直径处在节圆直径及滚珠丝杠螺纹外径之间（含等于节圆直径或滚珠丝杠螺纹外径)”（见2.2.2.1,1998年版的3.2.1）；一删除了“注：节园直径通常都与滚珠丝杠副的公称直径相等，但也有例外。”（见2.2.2.2,1998年版的3.2.2)：一将术语“公称接触角”修改为“接触角”，并删除了原定义中的“理想接触角等于45。”（见2.2.2.6，1998年版的3.2.3.3)：一增加了“行程偏差”术语和定义（见2.2.2.10.3）：一将“行程变动量”定义中的注修改为注2，原注前、注后的有关条文分别修改为注1、注3（见2.2.2.11,1998年版的3.2.6)：一将术语“滚珠丝杠副强度”修改为“压曲强度”（见2.3.9,1998年版的4.9）。本部分使用重新起草法修改采用1S03408-1:2006滚珠丝杠副第1部分：术语和符号。本部分与IS03408-1:2006相比存在技术性差异及其原因如下：一对1S03408-1:2006中2.1.1.1的“注3”进行了修改。保留了GB/T17587.1一1998的处理办
