滑动轴承
卷制轴套
第3部分:润滑油孔、润滑油槽和润滑油穴
GBT
12613.3-2002
滑动
轴承
轴套
部分
润滑油
润滑
油槽
12613.3
2002

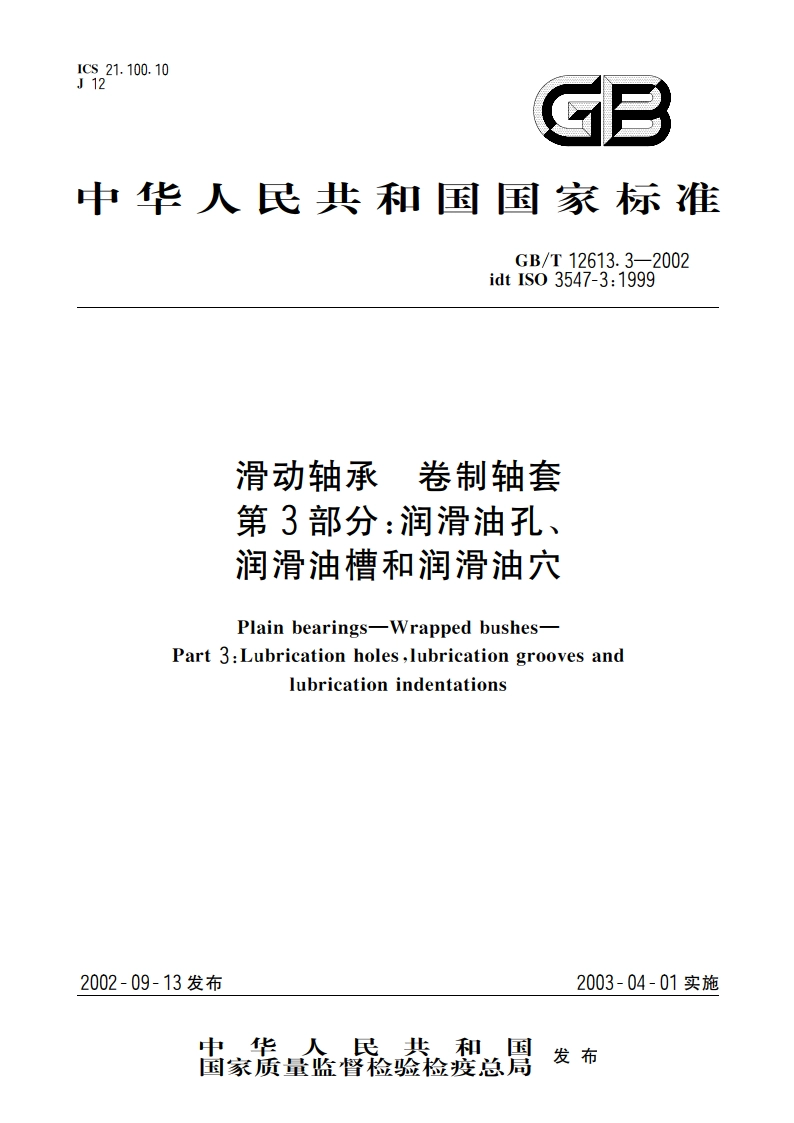

中华人民共和国国家标准滑动轴承卷制轴套第3部分:润滑油孔、GB/T12613.3-2002idt1S03547-3:1999润滑油槽和润滑油穴代替GB/T12613一1990部分Plain bearings-Wrapped bushes-Part 3:Lubrication holes.lubrication groovesand lubrication indentations1范围本标准规定了单层和多层轴承材料制成的滑动轴承卷制轴套的润滑油孔、润滑油槽和润滑油穴尺寸。按本标准规定的润滑系统的卷制轴套,尺寸按GB/T12613.1,材料按GB/T12613.4。润滑油孔、润滑油槽和润滑油穴可以在卷制前在带材上制出,卷制造成金属带材尺可寸变化是允许的:由于冲压油槽和油孔而产生的印痕会出现在轴套背面,只要不出现脱落,润滑油槽和油穴中的轴承材料上的细微裂纹是允许的。按GB/T12613.1生产的C系列的轴套,冲压油槽时可能造成油槽两边膨张。内径和外径的检验数据见GB/T12613.2。未注公差尺寸仅作指导和参考,未作规定的尺寸,可按不同加工方法完成。2引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2889一1994滑动轴承术语GB/T12613.1一2002滑动轴承卷制轴套第1部分:尺寸(idt1S03547-1:1999)GB/T12613.2一2002滑动轴承卷制轴套第2部分:外径和内径的检测数据(idt1S03547-2:1999)GB/T12613.4一2002滑动抽承卷制抽套第4部分:材料(idt IS03547-4:1999)3术语和定义本标准采用GB/T2889规定的术语和定义。4润滑油孔见图1和图2。要求润滑油孔位置尽可能远地避开图2阴影部分。尺寸见表1。中华人民共和国国家质量监督检验检疫总局2002-09-13批准2003-04-01实施
