焊缝无损检测符号
GBT
14693-1993
焊缝
无损
检测
符号
14693
1993

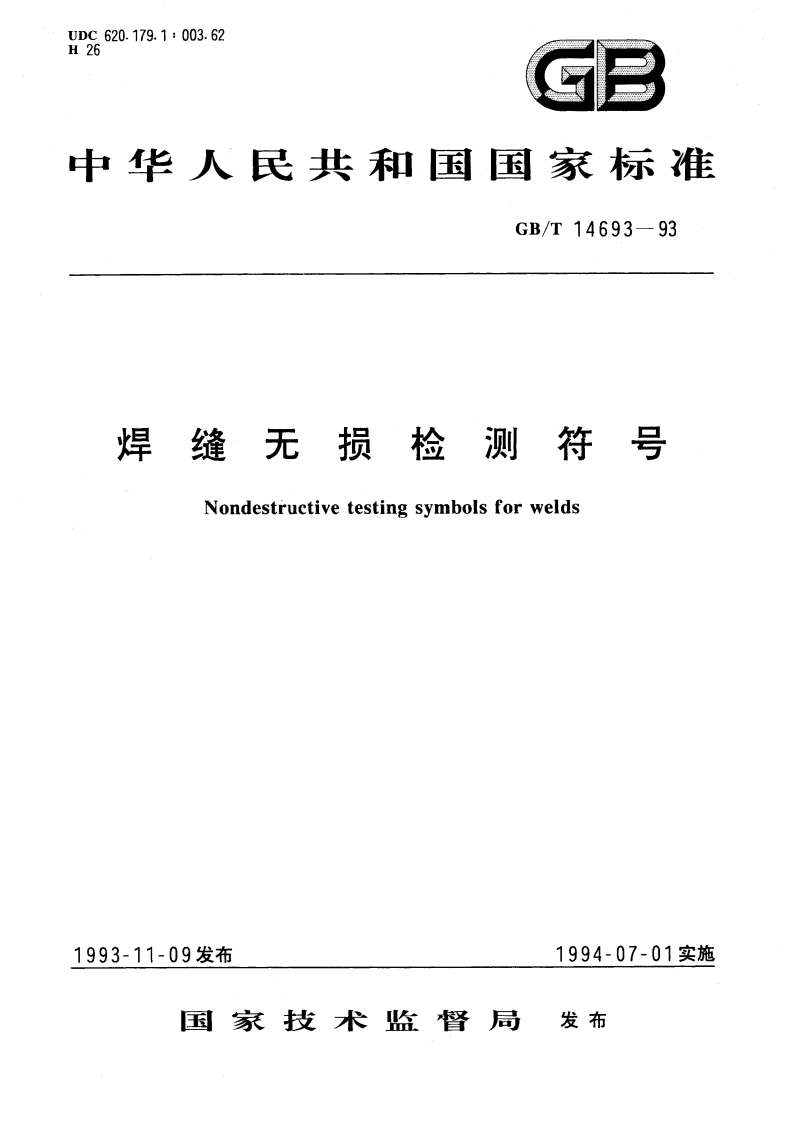

UDC620.179.1:003.62H26GB中华人民共和国国家标准GB/T14693-93焊缝无损检测符号Nondestructive testing symbols for welds1993-11-09发布1994-07-01实施国家技术监督局发布GB/T14693-93MTMT图7焊缝和NDT符号4.2.7.2本标准中焊缝符号表示法与GB324相同。4.3辅助符号4.3.1全周检测当焊缝、接头或零件需要全周检测时，应该把全周检测符号置于箭头和基准线的连接处，如图8、b所示。图8全周检测4.3.2现场检测当需要在现场（不是在车间或制造地）检测时，应该把现场检测符号置于箭头和基准线的连接处，如图9a、b所示。MT6图9现场检测4.3.3射线方向射线方向可以用射线方向符号以所需的角度在图上表示，如果必要，还应标明该角度的度数，如图10a、b所示。图10a说明在箭头侧应进行射线检测，射线方向与工件的法线方向夹角为30.图10b说明在箭头侧应进行中子射线检测，射线方向与工件表面垂直。NRTab图10射线方向4.4技术说明、规范和参考标准
