核级银-铟-镉合金棒 GBT 25942-2010.pdf

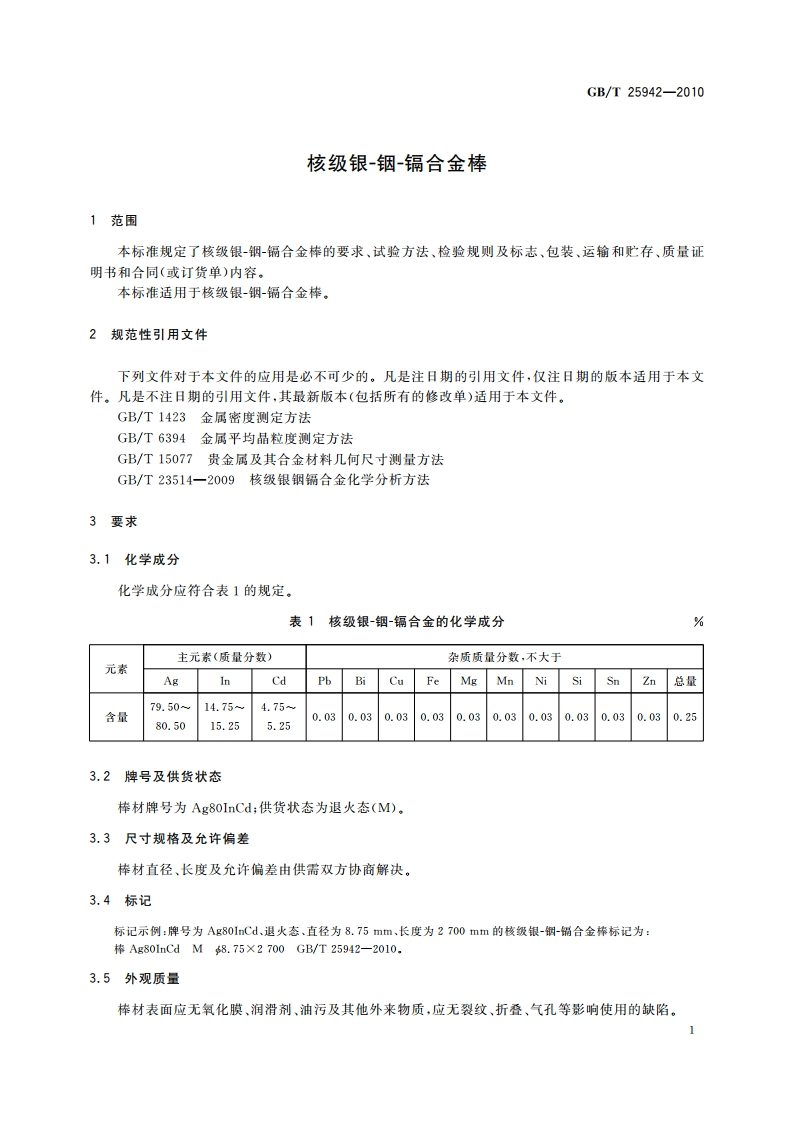

GB/T25942-2010核级银-铟-镉合金棒1范围本标准规定了核级银-铟-镉合金棒的要求、试验方法、检验规则及标志、包装、运输和贮存、质量证明书和合同（或订货单）内容。本标准适用于核级银-铟-镉合金棒。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1423金属密度测定方法GB/T6394金属平均品粒度测定方法GB/T1507?贵金属及其合金材料几何尺寸测量方法GB/T23514一2009核级银铟镉合金化学分析方法3要求3.1化学成分化学成分应符合表1的规定。表1核级银-铟-镉合金的化学成分%主元素（质量分数）杂质质量分数，不大于元素AgInCdPbBiCuFeMgMnNiSiSnZ总量79.5014.754.75含量0.030.030.030.030.030.030.030.030.030.030.2580.5015.255.253.2牌号及供货状态棒材牌号为Ag80InCd:供货状态为退火态(M)。3.3尺寸规格及允许偏差棒材直径、长度及允许偏差由供需双方协商解决。3.4标记标记示创：牌号为Ag80nCd退火态，直径为8.75mm,长度为2700mm的核级银-铜-镉合金棒标记为：捧Ag801nCdM8.752700GB/T25942一2010.3.5外观质量棒材表面应无氧化膜、润滑剂、油污及其他外来物质，应无裂纹、折叠、气孔等影响使用的缺陷。1GB/T2594220103.6表面粗糙度棒材表面粗糙度应满足Ra值不大于1.6m。3.7直线度棒材直线度应小于0.25mm/300mm。3.8密度棒材密度应满足(10.1210.22)g/cm3。3.9缺陷母根棒材应进行涡流探伤检查，应无裂纹、孔洞、划伤、压坑等其他治金缺陷，所用参考缺陷的面积是棒材横截面积的3%。3.10晶粒度棒材平均晶粒度应满足4级一6级。4试验方法4.1化学成分铸锭和成品棒材的主元素化学分析按GB/T23514一2009的规定进行，杂质元素化学分析按附录A的规定进行。4.2尺寸偏差尺寸测量按照GB/T15077规定的方法进行测定。4.3外观质量目视检查外观质量。4.4表面粗糙度采用粗糙度仪进行测量。4.5直线度将棒材平放于水平校准后的检测平台上，滚动棒材，用厚度为0.25m塞尺进行测定。4.6密度密度测量按照GB/T1423的规定进行。4.7缺陷缺陷检查按照附录B规定的方法进行。4.8晶粒度品拉度测量按GB/T6394规定的方法进行测定。
