核级高效空气过滤器 GBT 17939-2008.pdf

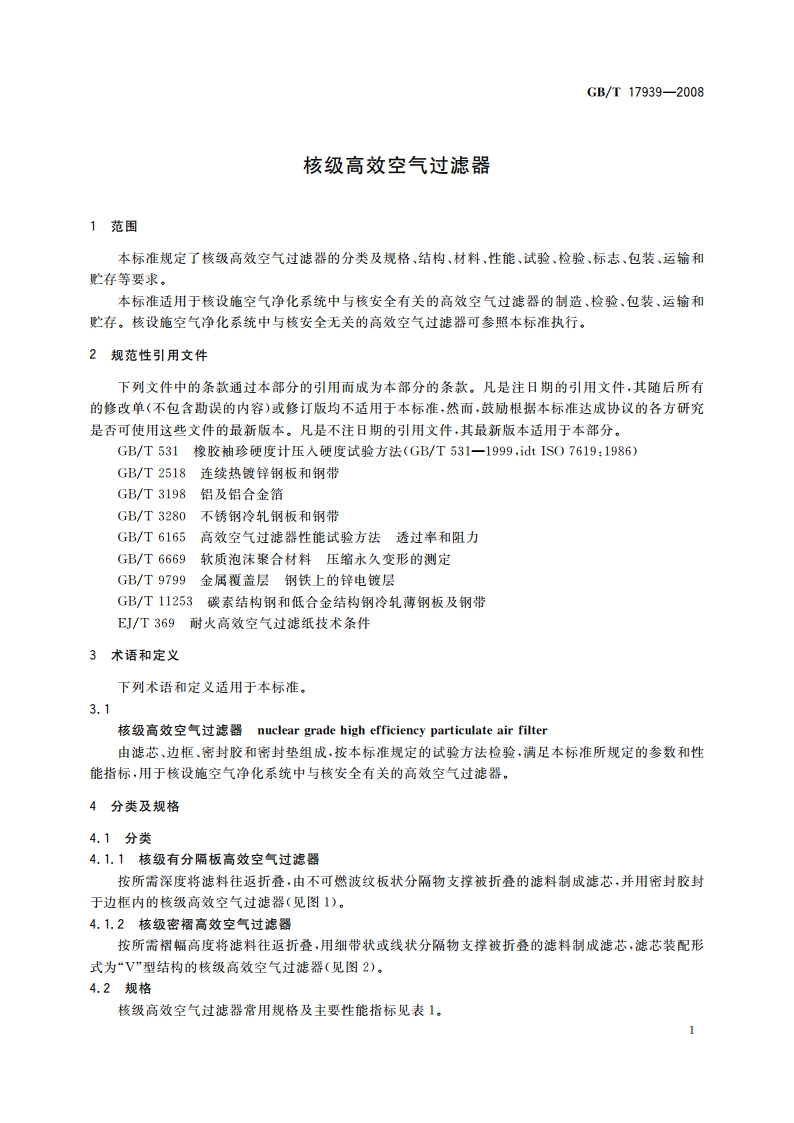

ICS23.120P48中华人民共和国国家标准GB/T17939-2008代替GB/T17939一1999核级高效空气过滤器Nuclear grade high efficiency particulate air filter2008-06-19发布2009-04-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T17939-2008边框滤边榴分隔版密封垫密封胶密封胶密封垫滤料图1核级有分隔板高效空气过滤器图2核级密褶高效空气过滤器表1核级高效空气过滤器常用规格及主要性能指标外形尺寸额定风量阻力透过率序号结构形式宽(mm)X高(mm)深(mm)m/hPa号120320378123252203203150853253305305150212325305305292424250有隔板0.01心610610150850250(钠焰法)61061029217002506106102922125250861061029225503259610610292密褶3400325注：其他规格的核级高效空气过滤器，阻力应不大于325Pa,其他性能指标应满足本标淮要求，5要求5.1基本要求5.1.1外观要求过滤器上不允许有明显的污染物（泥、油、粘性物）和损伤（壳体扭曲或破裂、防护网变形、密封胶裂纹，密封垫松脱等)。5.1.2外形尺寸偏差a)端面端面尺寸等于610mm610mm时，其任一边长允许偏差为_-9mm:端面尺寸小于610mm610mm时，其任一边长允许偏差为_9.6mm,GB/T17939-2008b)深度深度允许偏差为+5mm。c)对角线端面尺寸等于610mm610mm时，过滤器每个端面的两条对角线长度差应不大于3mm端面尺寸小于610mm610mm时，过滤器每个端面的两条对角线长度差应不大于2mm。d)垂直度过滤器的端面与侧面、底面均应垂直，垂直度偏差应不大于5mm。e)平面度过滤器的端面、侧面和底面平面度偏差应不大于1,6m:两端面应互相平行，平行度偏差应不大于1.6mm。上述尺寸偏差不包括密封垫。5.2材料要求5.2.1边框材料5.2.1.1核级有分隔板高效空气过滤器核级有分隔板高效空气过滤器的边框，在符合本标准规定的产品性能要求的前提下，允许使用其他的金属或非金属材料。a)碳钢板厚度应为1.8mm2mm,材料应符合GB/T11253的规定：碳钢板应在折边、焊接后镀锌，锁锌应符合GB/T9799的规定。b)不锈钢板厚度应为1.8mm2mm,材料应符合GB/T3280的规定.5.2.1.2核级密褶高效空气过滤器a)碳钢板厚度应不小于】m,神压成型后镀锌或用镀锌钢板直接冲压成型，材料和镀锌应符合GB/T11253、GB/T9799、GB/T2518的规定。b)不锈钢板厚度应不小于1mm,冲压成型。材料应符合GB/T3280的规定。5.2.2过滤材料过滤材料应为超细玻璃纤维滤纸。材料应符合EJ/T369的规定。5.2.3分隔物材料5.2.3.1核级有分隔板高效空气过滤器分隔物材料)铝箔厚度应为0.04mm,材料应符合GB/T3198中的规定，b)不锈钢箱厚度应为0.02mm0.03mm,材料应符合GB/T3280的规定，5.2.3.2核级密褶高效空气过滤器分隔物材料a)滤纸条用玻璃纤维滤纸条作分隔物，宽度应不大于4mm。材料应符合EJ/T369的规定。b)不可燃纤维线用不可燃纤维线作分隔物，线的直径为1.0mm1.2mm。5.2.4密封胶及粘接剂5.2.4.1密封胶)密封胶用于滤芯与边框的密封：
