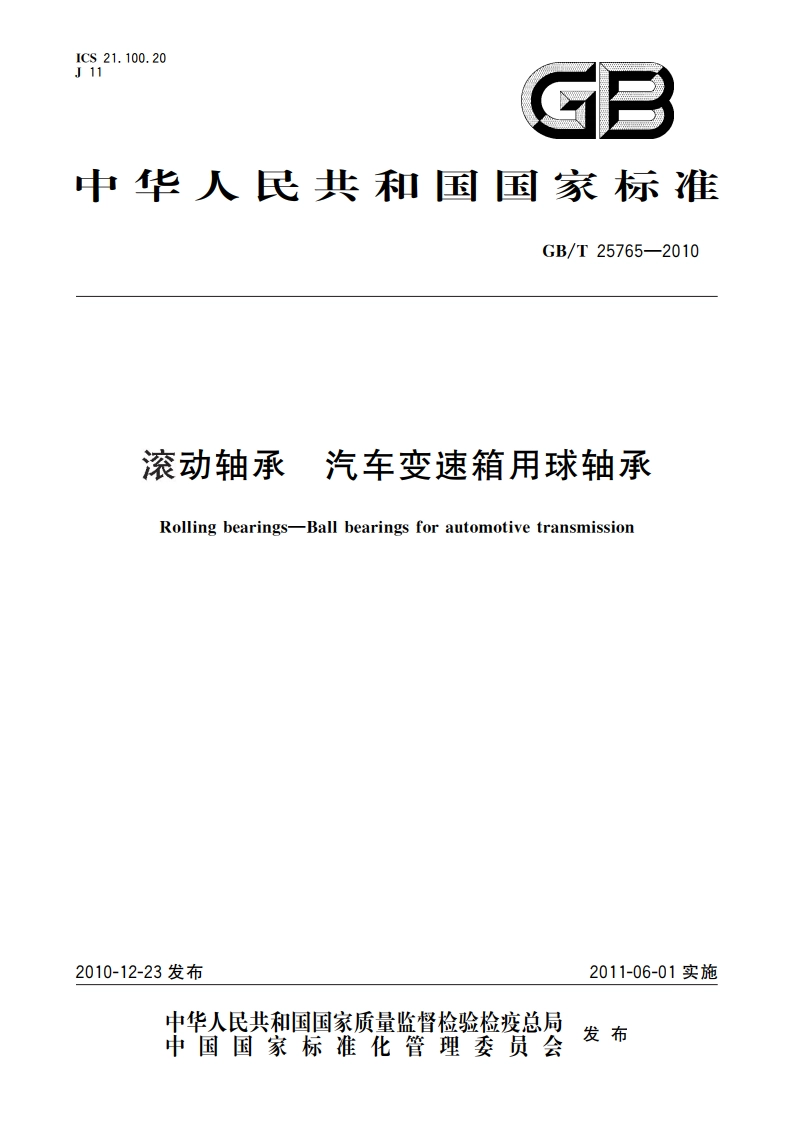

滚动轴承 汽车变速箱用球轴承 GBT 25765-2010.pdf

GB/T25765-2010前言本标准由中国机械工业联合会提出。本标准由全国滚动轴承标准化技术委员会(SAC/TC98)归口。本标准起草单位：重庆长江轴承股份有限公司、人本集团有限公司、浙江八环轴承有限公司、洛阳轴承研究所有限公司、襄阳汽车轴承股份有限公司、湖北新火炬科技股份有限公司、常州光洋轴承有限公司。本标准主要起草人：杨经略、郭宝霞、郭长建、牛建平、肖壮勇、吴少伟、张松、赵兴新。GB/T25765-20103术语和定义GB/T4199一2003和GB/T6930一2002确立的术语和定义适用于本标准。4符号GB/T4199一2003、GB/T7811一2007给出的符号适用于本标准。5代号方法变速箱用球轴承的类型代号为TM,后置代号C9表示特殊游隙，其他代号按GB/T272一1993和JB/T2974一2004的规定。代号示例：a)深沟球轴承TM6205-2RS/P63Z2变速箱用球轴承振动（加速度）2组深沟球轴承6205两面带橡胶密封圈公差等级6级，径向游隙3组b)双列角接触球轴承TM5207NR/P6变速箱用球轴承双列角接触轴承5207带止动环公差等级6级6结构型式变速箱球轴承常用的结构型式有深沟球轴承、双列角接触球轴承。7技术要求7.1材料及热处理7.1,1套圈和滚动体轴承套圈和滚动体采用符合GB/T18254一2002规定的GC15轴承钢制造，套圈沟道表面应优先采用“碳氨共渗”、“渗氨”、“渗碳”等特殊热处理，其热处理质量应符合产品图样的规定，采用常规热处理时，其热处理质量应符合JB/T1255一2001的规定。7.1.2保持架保持架采用工程塑料(PA66-GF25)制造时，其材料应符合JB/T7048一2002的规定，也可根据用户要求，采用其他材料制造。保持架采用优质低碳钢板制造时，其材料应符合JB/T10337一2002的规定，也可采用性能相当或更优的其他材料制造。7.1.3密封圈密封圈一般采用强化丁睛橡胶或丙烯酸酯橡胶制造，也可根据用户要求，采用其他材料制造，但应保证能在环境温度为一35十130内正常使用，
