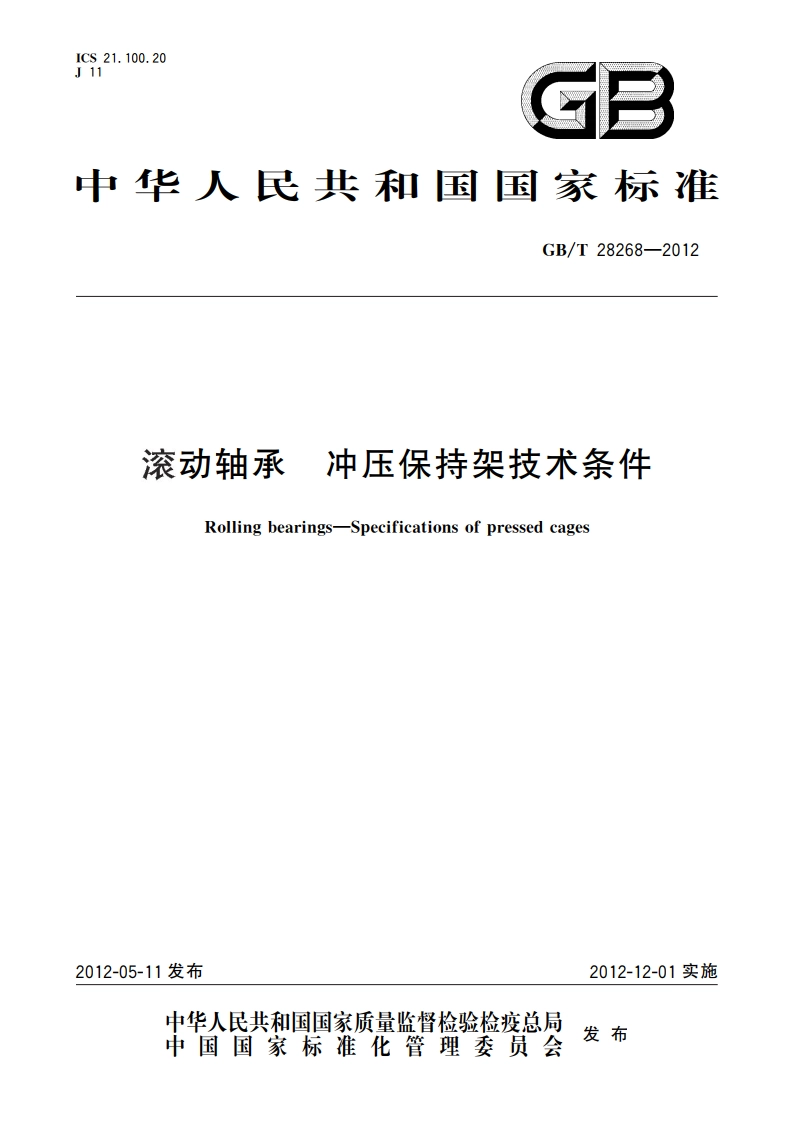

滚动轴承 冲压保持架技术条件 GBT 28268-2012.pdf

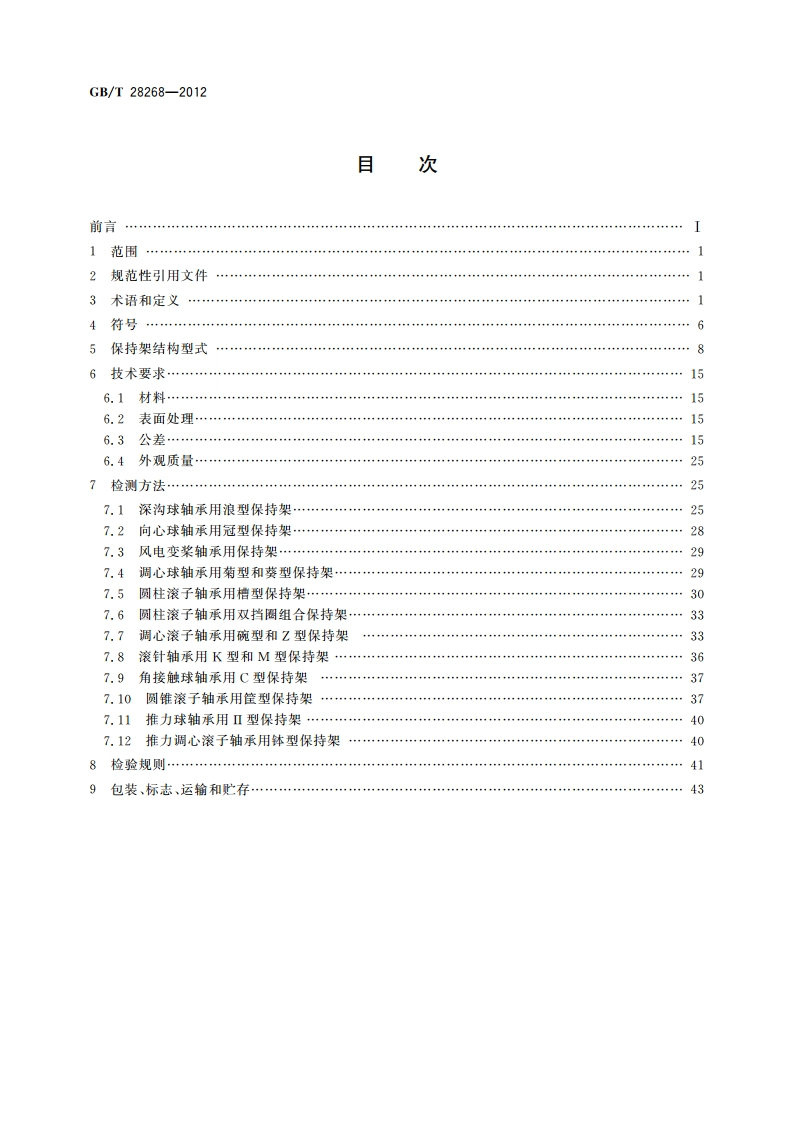

GB/T28268-2012目次前言1】范围2规范性引用文件13术语和定义14符号5保持架结构型式6技术要求156.1材料156,2表面处理44156.3公2156.4外观质量257检测方法257.】深沟球轴承用浪型保持架257.2向心球轴承用冠型保持架287,3风电变桨轴承用保特架四7.4调心球轴承用菊型和葵型保持架297,5例柱滚子轴承用槽型保持架w7.6圆柱滚子轴承用双挡阴组合保持架337.7调心滚子轴承用碗型和Z型保持架3378滚针轴承用K型和M型保持架367,9角接触球轴承用C型保持架377.10例雏滚子轴承用管型保持架7.11推力球轴承用型保持架407.12推力调心滚子轴承用钵型保持架408检验规则419包装、标志、运输和贮存43GB/T28268-2012前言本标准按照GB/T1.1一2009给出的规则起草。本标准由中国机械工业联合会提出。本标准由全国滚动轴承标准化技术委员会(SAC/TC98)归口。本标准起草单位：洛阳轴承研究所有限公司、洛阳LYC轴承有限公司、聊城市金帝保持器厂、江苏南方轴承股份有限公司、临清中瑞轴承配件有限公司、折江利隆褙密轴承制造有限公司、寒阳汽车轴承股份有限公司、聊城人和精工轴承有限公司、夏津县锦丹保持器厂、聊城市华龙保持器厂、洛阳达能轴承有限公司、聊城市美华带工机械有限公司。本标准主要起草人：扈文庄、郑广辉、杨建文、周雪刚、张福祥、汪永卫、吴跃平、刘广世、杨金才、刘智取、田天民、时传坤、顾家铭、新海林、黄健、郗风泽、汤伟庆、郭风良、刘超。IGB/T28268-2012与保持架端面的切平面平行的平面内，最大外径与最小外径之差。Vp=Demax-Demin3.2小端单一外径偏差deviation of a single small end outside diameterDel小端单一外径与小端公称外径之差。na.=Da.-Da3.3单一外径偏差deviation of a single outside diameterDe单一外径与公称外径之差。De,=D,-D3.4内径变动量variation of bore diameterVie与保持架端面的切平面平行的平面内，最大内径与最小内径之差。Ve=demx一demin3.5单一兜孔（窗孔）中心圆直径偏差deviation of a single centre circle diameter of pocketDw单一兜孔（窗孔）中心圆直径与兜孔（窗孔）公称中心圆直径之羞。p=D-Dn3.6单一铆钉孔中心圆直径偏差deviation of a single centre circle diameter of rivet holeDepl单一铆钉孔中心圆直径与铆钉孔公称中心圆直径之差。ppl.=Dxl,-Dni3.7宽度变动量variation of widthVne保持架两端面之间的最大宽度与最小宽度之差。Vie Bemax-Bemin3.8底径变动量variation of bottom diameterVaa保持架最大底径与最小底径之差。Vla=dem-damin3.9壁厚变动量variation of thicknessV.保持架的最大壁厚与最小壁厚之差。2
