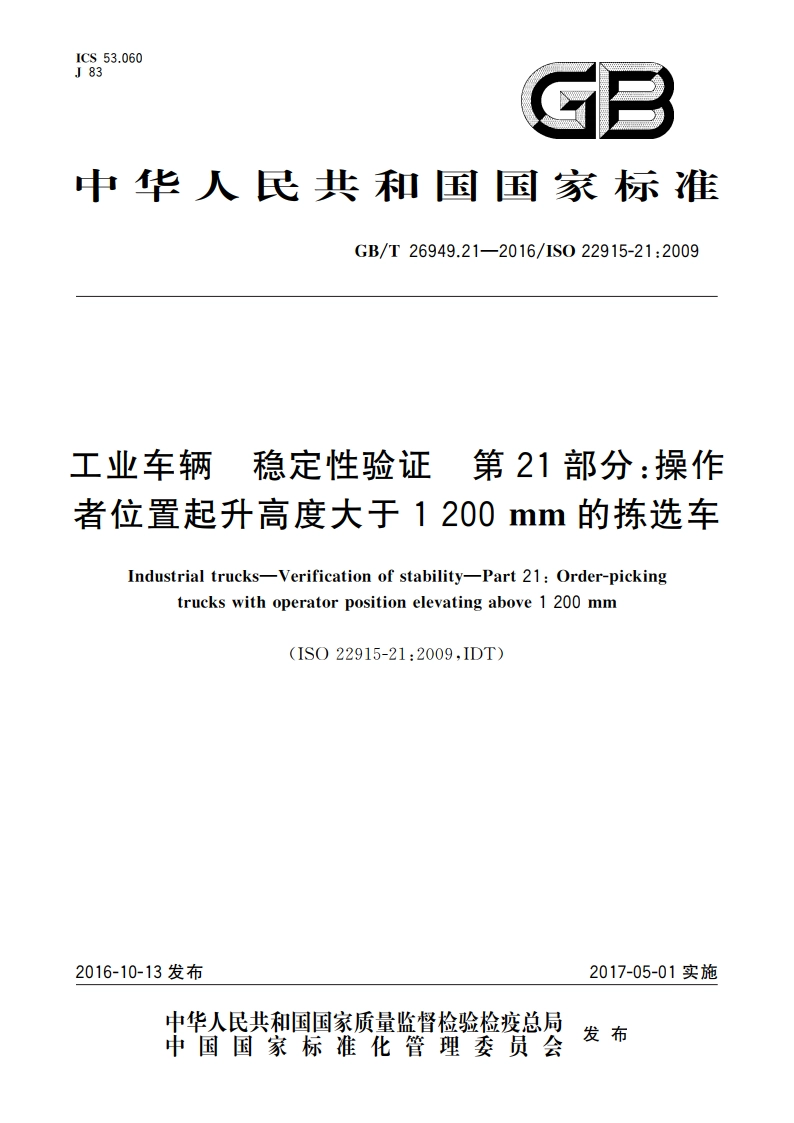

工业车辆 稳定性验证 第21部分：操作者位置起升高度大于1 200mm的拣选车 GBT 26949.21-2016.pdf

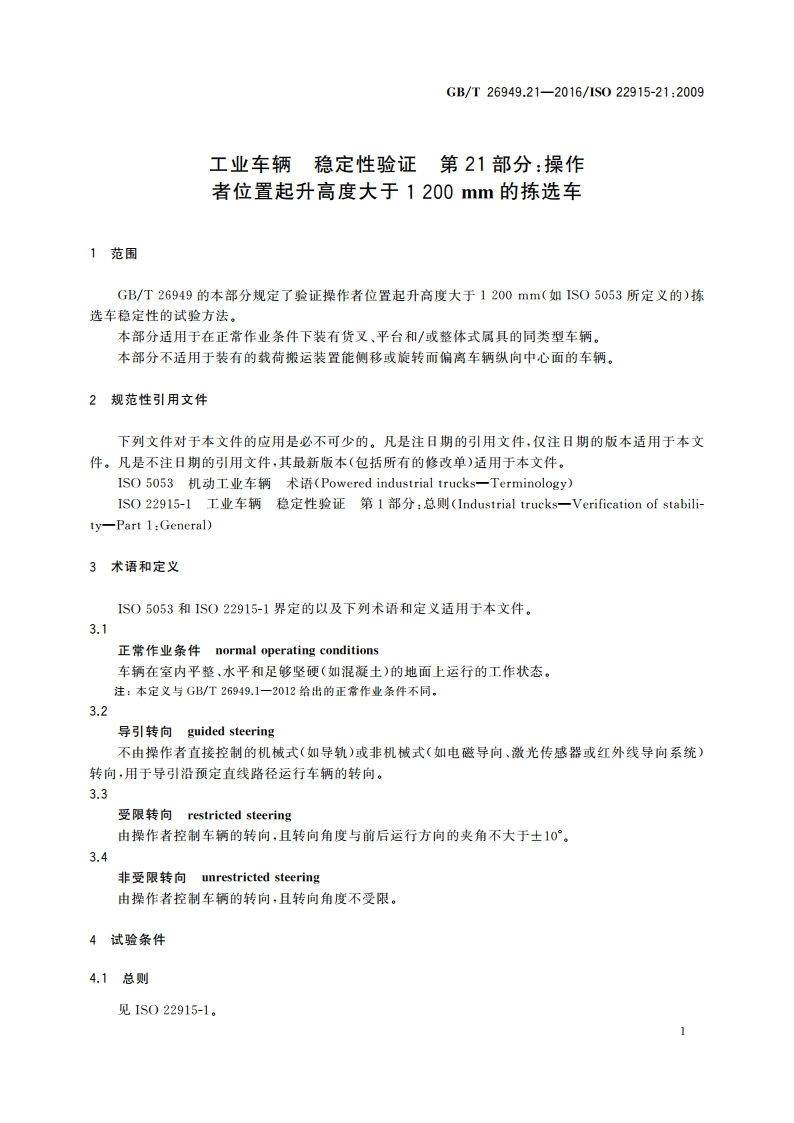

GB/T26949.21-2016/1s022915-21:20094.2车辆在倾斜平台上的位置4.2.1载重桥和驱动/转向桥图1定义了车辆的载重桥和驱动/转向桥。B说明：A一A一车辆纵向中心平面：B一B一驱动/转向桥，C一C一载重桥.图1载重桥和驱动/转向桥4.2.2试验1车辆应放置在倾斜平台上，其驱动/转向桥B一B和载重桥C一C平行于顷斜平台的顷斜轴线X一Y,见表1。4.2.3试验2、试验3、试验4和试验5车辆应放置于倾斜平台上，使M一N线平行于顺斜平台的倾斜轴线X一Y,见表1。M点定义如下：)对于具有单个驱动/转向轮的车辆：M点是驱动/转向轮轮轴中心线与驱动轮轮宽中心面的交点在倾斜平台上的垂直投影。b)对于驱动/转向桥安装在较接架上、且较接点位于车辆纵向中心平面内的车辆：M点是较接架横向轴线与车辆纵向中心平面A一A的交点在倾斜平台上的垂直投影.。)对于具有双联驱动/转向轮的车辆：M点是驱动/转向轮轮轴中心线与车辆中心平面A一A的交点在倾斜平台上的垂直投影。)对于具有非铰接、刚性支撑脚轮的车辆：M点是脚轮轮宽中心面与靠近车辆中心平面的刚性支撑脚轮轮轴中心线的交点在倾斜平台上的垂直投影。)对于具有非较接、刚性支撑脚轮或车轮以及非较接驱动轮的车辆：1)对于刚性支撑脚轮或车轮，M点是脚轮或车轮轮轴中心线与脚轮或车轮轮宽中心面的交点在倾斜平台上的垂直投彩，且刚性支撑脚轮或车轮轮轴中心线应靠近车辆纵向中心平面：2)对于非饺接驱动轮，M点是驱动轮轮轴中心线与驱动轮轮宽中心面的交点在倾斜平台上的垂直投影。D对于具有非刚性支撑脚轮或车轮的车辆：M点是驱动轮轮轴中心线与驱动轮轮宽中心面的交点在倾斜平台上的垂直投影。如表1所示，N点定义为最靠近倾斜平台轴线X一Y的载重轮在倾斜平台上的接触面中心点。2
