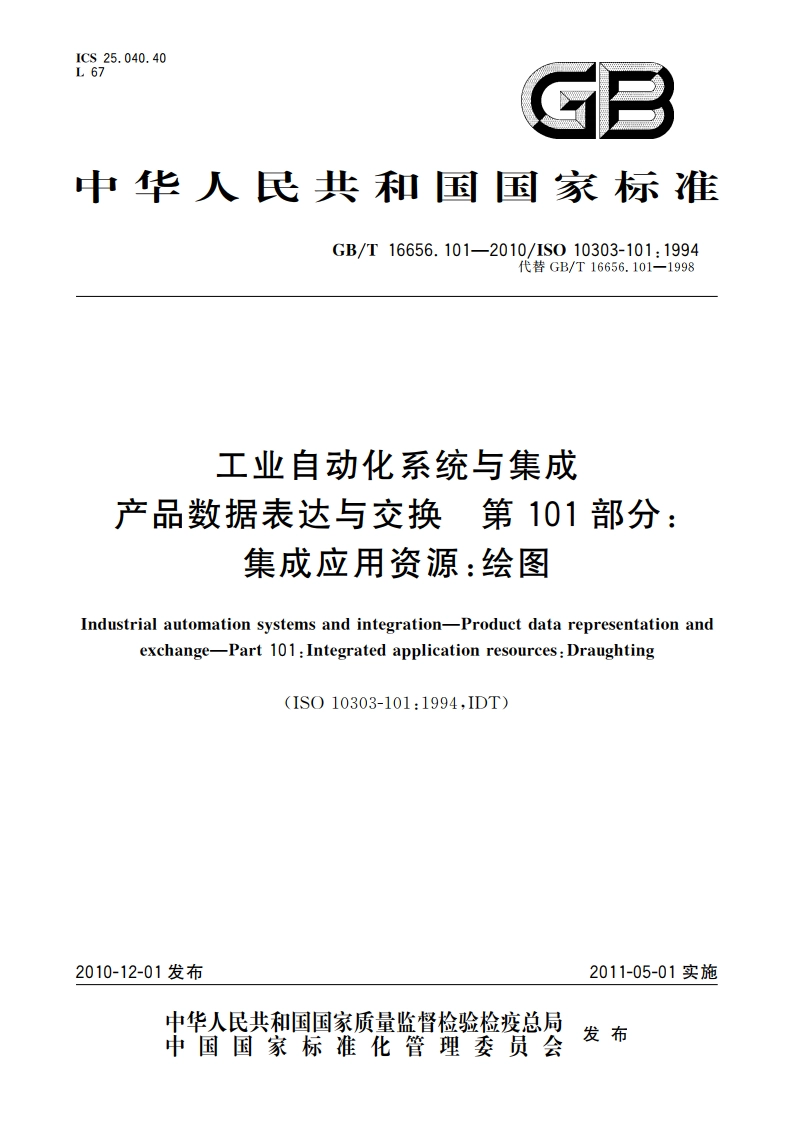

工业自动化系统与集成 产品数据表达与交换 第101部分：集成应用资源：绘图 GBT 16656.101-2010.pdf

GB/T16656.101-2010/1S010303-101:1994引言GB/T16656是一个计算机可编译的产品数据表达与交换的国家标准，其目的是提供一种独立于任何特定系统的、能描述产品整个生命周期数据的中性机制，这种描述方法的性质使得它不仅适合于中性文件的交换，而且可作为实现和共享产品数据库及文档的基础。GB/T16656由一系列标准组成，每一部分单独出版。GB/T16656.101属于下述系列标准之一：描述方法、集成资源、应用协议、抽象测试集、实现方法及一致性测试，这些系列都在GB/T16656,1中进行了仰述。本部分属于集成资源系列，其主要内容如下：一图样定义，规定了图样和图纸版本的标识、描述、组织及管理所需要的资源。一绘图元素，规定了表示基本绘图元素（如尺寸线、延伸线、指引线）的资源，及把这些资源同其他注释线、符号、文本等结合起来描述图纸上相关信息的方法。一制图尺寸，规定了使用的基本绘图元素，同其他注释线、符号、文本等相结合，描述图纸上尺寸、公差及尺寸相关信息所需的资源。本部分的目的是从产品定义数据图样措述的绘图实践应用中得到与系统无关的数字化CAD数据表达方法。它是为绘图信息表达制定的标准，而并不是为GB/T16656中其他集成资源制定的，但是如果需要，可将其绘图语义扩展到其他标准所描述的信息中。有关特定绘图应用、外部表征及由线、符号、文本特定组合的需求和实践都是在有关技术图样的绘图实践标准中规定的。
