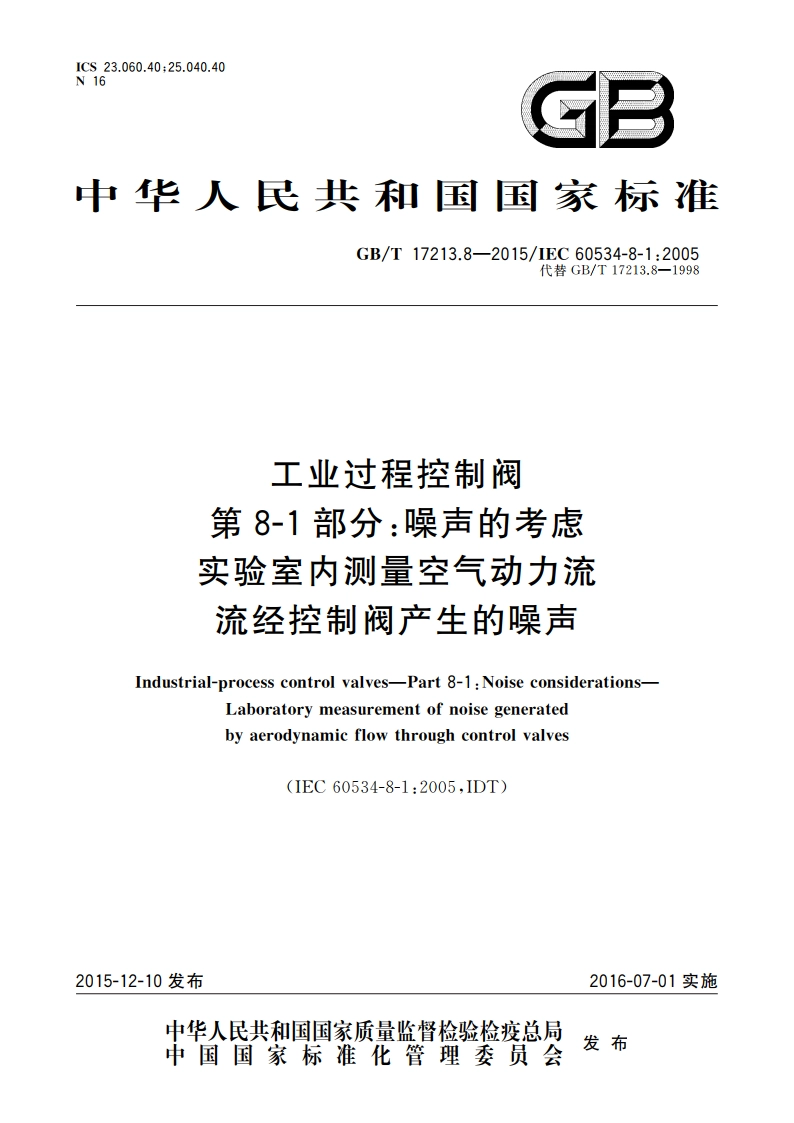

工业过程控制阀 第8-1部分噪声的考虑实验室内测量空气动力流流经控制阀产生的噪声 GBT 17213.8-2015.pdf

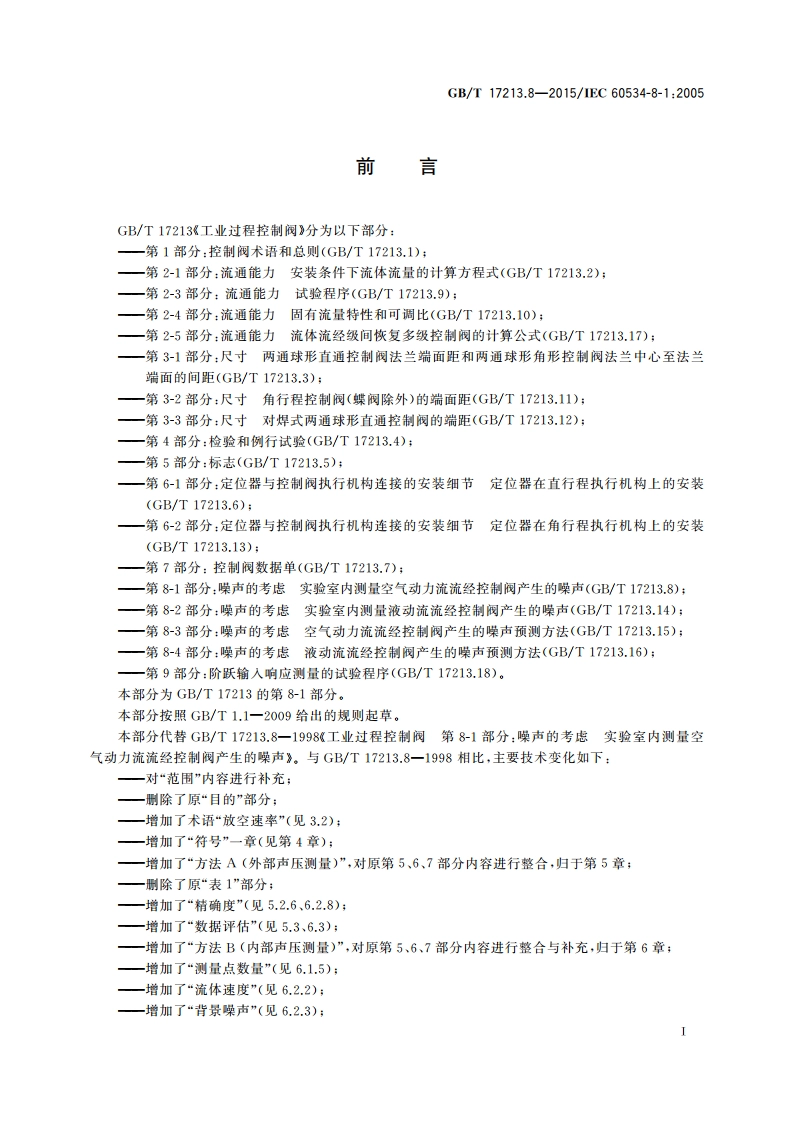

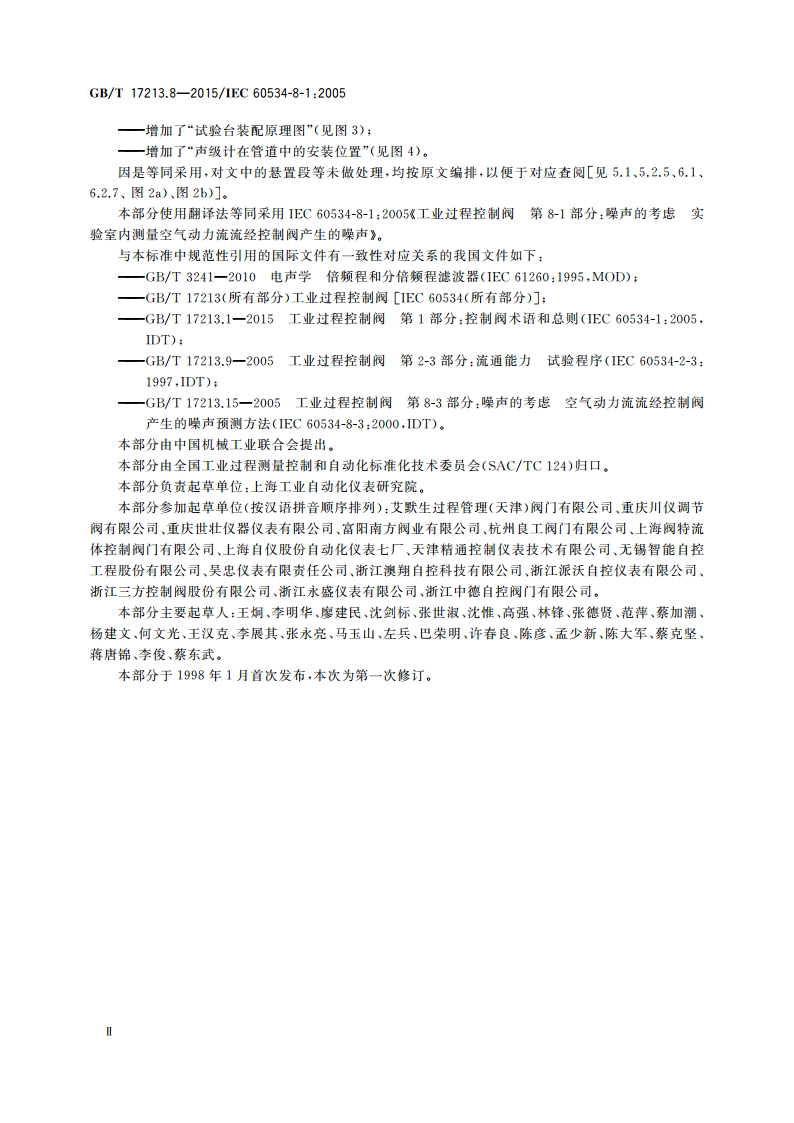

GB/T17213.8-2015/1EC60534-8-1:2005工业过程控制阀第8-1部分：噪声的考虑实验室内测量空气动力流流经控制阀产生的噪声1范围GB/T17213的本部分规定了在实验室内测量可压缩流体流经控制阀和/或附属管道装置（包括周定节流装置)时，由这些设备福射出在空气中传播的声压级所使用的设备、测量方法和测量程序。本部分不适用于直接向大气排放的控荆阀。方法A是测量可压缩流体流经控制阀和附属管道装置时产生噪声的一种统一方法。为方便使用者和制造厂，方法A允许比较各测量结果。噪声标准以试验用控制阀的声压级来表示。方法B是在确定的工作条件下，测量管道系统内控制阀的上游和下游声压级的一种程序。由于消除了管道传输引起的误差，方法B更适用于评估控制阀的声学特性。确定噪声特性有利于：a)比较不同控制阀之间的性能：b)采取措施消除噪声：c)确定控制阀和阀组件的声学特性d)确定消声器的合适尺寸；)确定对超声波流量计测量可能产生的不利影响。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3767一1996声学声压法测定噪声源声功率级反射面上方近似自由场的工程法(IS03744:1994,EQV)GB/T3785.1一2010电声学声级计第1部分：规范(1EC61672-1:2002,1DT)GB/T6882一2008声学声压法测定噪声源声功率级消声室和半消声室精密法(1S03745:2003,1DT)IEC60534(所有部分)工业过程控制阀(Industrial-process control valves).IEC60534-1工业过程控制阀第1部分：控制阀术语和总则(Industrial-process controlvalves-Part 1:Control valve terminology and general considerations)IEC60534-2-3工业过程控制阀第2部分：流通能力第3节：试验程序(Industrial-processcontrol valves-Part 2-3:Flow capacity-Test procedures)IEC60534-8-3工业过程控制阀第8部分：噪声的考虑第3节：空气动力流流经控制阀产生的噪声预测方法(Industrial-process control valves-Part8-3:Noise considerations-一Control valve aero-dynamie noise prediction method)1EC61260电声学倍频程和分倍频程滤波器(Electroacoustics一Octave-band and fractiona-oc-GB/T17213.8-2015/1EC60534-8-1:2005tave-band filters)3术语和定义1EC60534各部分界定的术语和定义以及下列术语和定义适用于本文件。3.1试验样品test specimen要求取得试验数据的任何阀或阀、渐缩管、渐打扩管或其他管件的组合体。注：放空试验时采用一套闭合机构，确保试验过程中截流件位置不会任意改变，3.2放空速率blow-down rate试险样品入口压力的变化速率。注：采用放空试验法时，试验样品的人口压力在试验过程中会下降，4符号下列符号适用于本文件。符号说明单位C流量系数(K,和C,)各不相同（见1EC60534-1)F管道儿何形状系数1Lp管壁上内部声压级dB(参考P.)质量流量kg/sQ体积流量m2/hPi阀入口的绝对压力kPa或baP2阀出口的绝对压力kPa或bap上、下游测压点之间的压差(p,一p2)kPa或baS测量面积d,2/4m2Ti人口温度KTa出口温度K均值（平均流速）m/差压与入口绝对压力之比（p/p,)1TT在阻塞流条件下无管接件控制阀的压差比系数在阻塞流条件下带管接件控制阀的压差比系数15方法A(外部声压测量)5.1试验系统试验系统（见图1）包括：2
