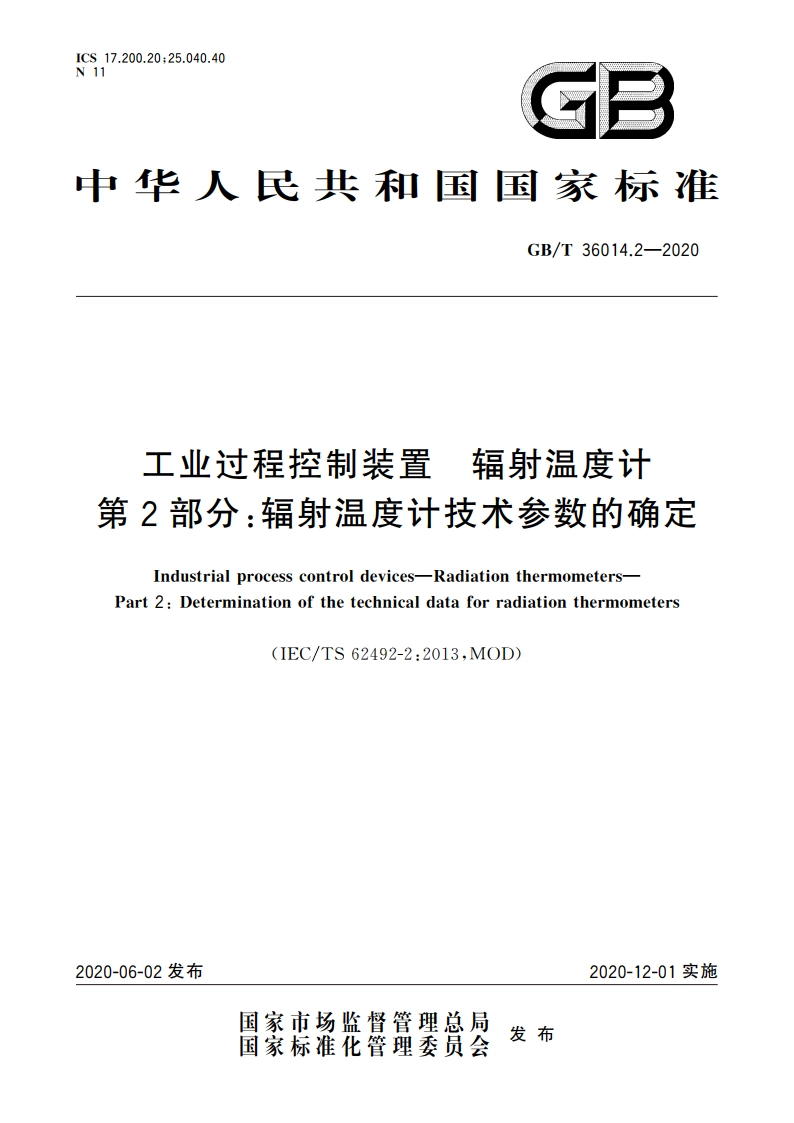

工业过程控制装置 辐射温度计 第2部分：辐射温度计技术参数的确定 GBT 36014.2-2020.pdf

GB/T36014.2-2020工业过程控制装置辐射温度计第2部分：辐射温度计技术参数的确定1范围GB/T36014的本部分给出了确定福射温度计（以下简称温度计）技术参数的标准试验方法，以供最终用户确定或确认单一波长范围和单一测量视场辐射温度计的基本计量参数。所有这些技术参数在GB/T36014.1一2018中进行了规定。为增进技术参数的可比性和可试验性，本部分规定了在标准化测量条件下确定技术参数的明确试验方法，供技能熟练的最终用户作为评估或选择辐射温度计的标准性能判据。对于某一具体类型的辐射温度计，制造商和销售商不必在参数表中列出本部分给出的所有技术参数，只需给出相关的参数即可。本部分不适用于红外耳温计和红外额温计。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T20002.4标准中特定内容的起草第4部分：标准中涉及安全的内容(GB/T20002.4一2015,S0/1 EC Guide51:2014,MOD)GB/T34924低压电气设备安全风险评估和风险降低指南(GB/T34924一2017，IEC Guide116:2010,1DT)GB/T36014.1一2018工业过程控制装置辐射温度计第1部分：辐射温度计技术参数(IEC/TS62492-1:2008,IDT)3术语和定义下列术语和定义适用于本文件。3.1测量温度范团neasuring temperature range辐射温度计的设计测温范围。3.2测量不确定度measurement uncertainty利用可获得的信息，表征赋予被测量量值分散性的非负参数。GB/T27418一2017，定义3.13.3噪声等效温差noise equivalent temperature difference以摄氏度（）为单位表征由仪表噪声引入的测量不确定度分量的参数。1GB/T36014.2-20203.4测量距离measuring distance福射温度计与目标（被测对象）之间的设计距离或距离范围。3.5视场field-of-view幅射温度计接收福射的被测目标区域。通常为圆形平面。3.6距离系数distance ratio目标聚焦状态下的测量距离与视场直径之比。3.7辐射源尺寸效应size-of-source effect当观察源辐射区域的面积改变时，辐射温度计的辐射亮度或温度读数的变化。3.8发射率设定emissivity setting温度计内部用于修正发射率对指示温度的影响所预置的被测目标发射率估计值。注：发射率为物体表面的插射与相同温度黑体插射之比。多数情况下，温度计所测量表面的发射率显著低于1。为此，大多数温度计都能调整发射率设定，并据此自动修正温度读数。3.9光谱范围spectral range给出辐射温度计接收源辐射的波长范围上、下限值的参数。3.10仪表内部温度影响influence of the internal instrument temperature预热后、在稳定的环境条件下，根据温度计温度与技术参数所适用的温度值之间的偏差，表征被测温度值附加不确定度的参数。注1：对于不显示内部温度的仪表，可用“环境温度”代替“仪表内部温度”，注2：该参数也称为“温度参数”3.11湿度影响influence of air humidity根据给定环境温度下的相对湿度，给出被测温度值附加不确定度的参数。注：该参数也称为“湿度参数”，3.12长期稳定性long-term stabilit)长时间段内测量值的变化。注：时间通常为3个月或1年，3.13短期稳定性short-term stability短时间段内测量值的变化。注：时间为若干小时。3.14重复性repeatability短时间内，相同条件下进行重复测量的标准偏差的两倍。注：时间为若干分钟
