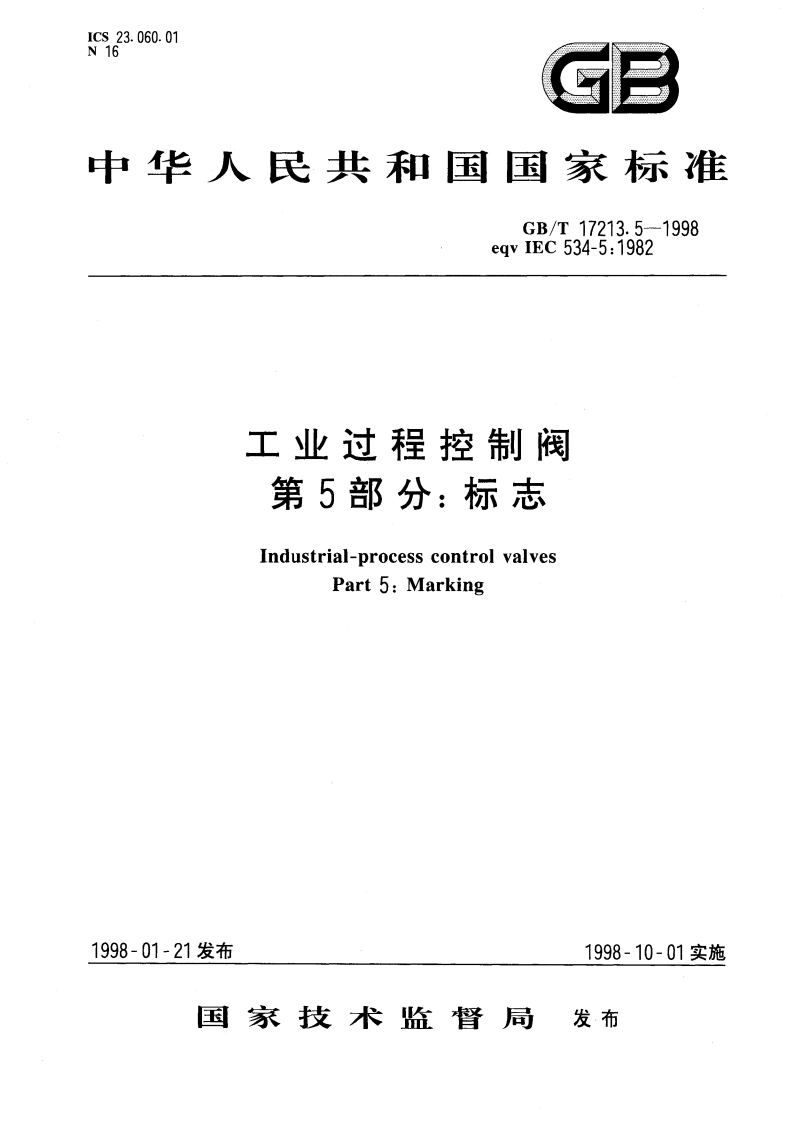

工业过程控制阀 第5部分：标志 GBT 17213.5-1998.pdf

中华人民共和国国家标准工业过程控制阀第5部分：标志GB/T17213.5-1998eqv IEC534-5:1982Industrial-process control valvesPart 5:Marking在特定的工业过程控制应用中，为了能正确识别控制阀的型式，需要将表示控制阀重要参数的内容标置在阀上。本标准根据IS05209标准的规定，对标置这些内容的方法作了说明。1范围本标准规定了控制阀的强制性标志和补充标志。有些强制性标志可能不适用于一些结构极为特殊的控制阀，而有些补充标志则可能仅适用于特殊类型的控制阀。本标准建议，除了制造厂与买方另有商定外，各种阀的标志应符合本标准的规定。强制性标志的标置方式应保证标志能水久保持，强制性标志应与阀体构成一体，或者标置在牢牢固定于阀体的金属牌（不同于标识铭牌）上。本标准亦规定了补充标志的标置位置。补充标志通常标在标识铭牌上。本标准代替GB/T17213.1工业过程控制阀，第1部分：控制阀术语和总则中的5.4。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。IS02604压力容器钢制产品质量要求1S05209:1977通用工业阀门标记IS07005:1992金属法兰IS09328:1991压力容器用钢板和带材交货技术条件3定义GB/T17213.1的定义适用于本标准。4标志规范4.1公称压力的标志4.1.1相当于IS07005标准的标志如下：PN2.5,PN6,PN10,PN16,PN25,PN40.4.1.2级形式标志与PN标志的对应关系如下：一125级和150级应标志PN20(见注2)：一250级和300级应标志PN50(见注2)：400级应标志PN64;国家技术监督局1998-01-21批准1998-10-01实施1
