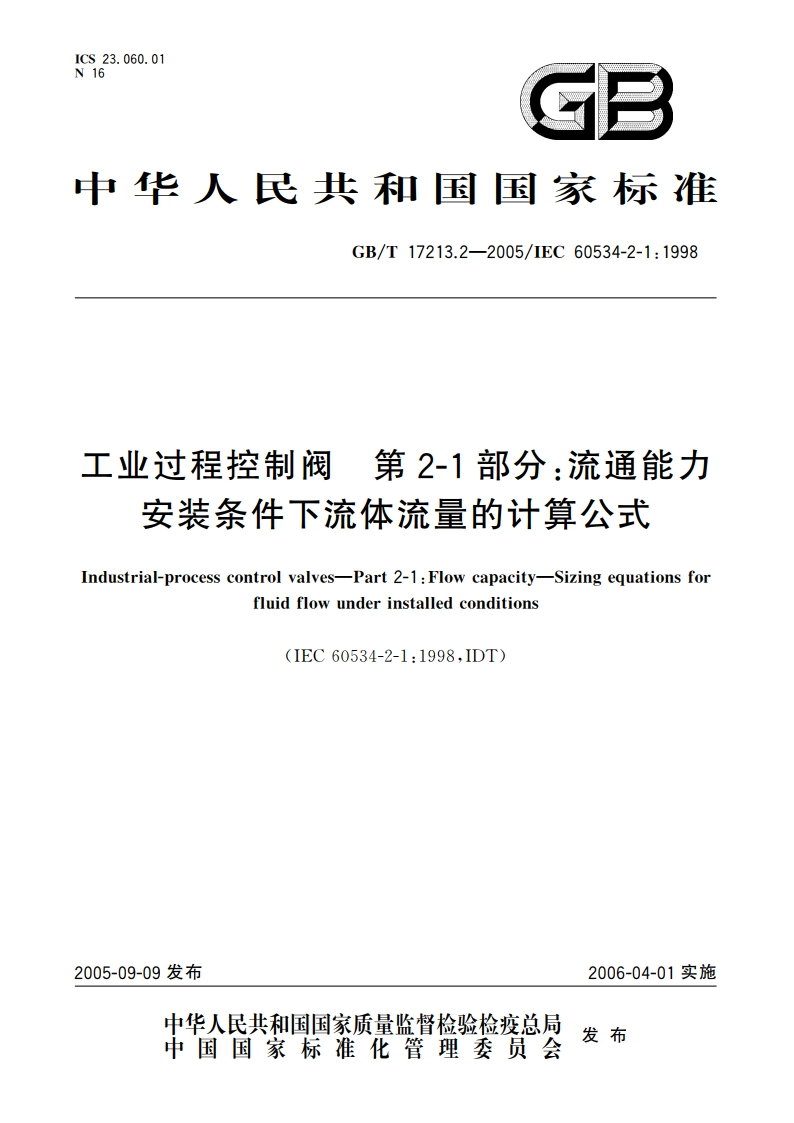

工业过程控制阀 第2-1部分：流通能力安装条件下流体流量的计算公式 GBT 17213.2-2005.pdf

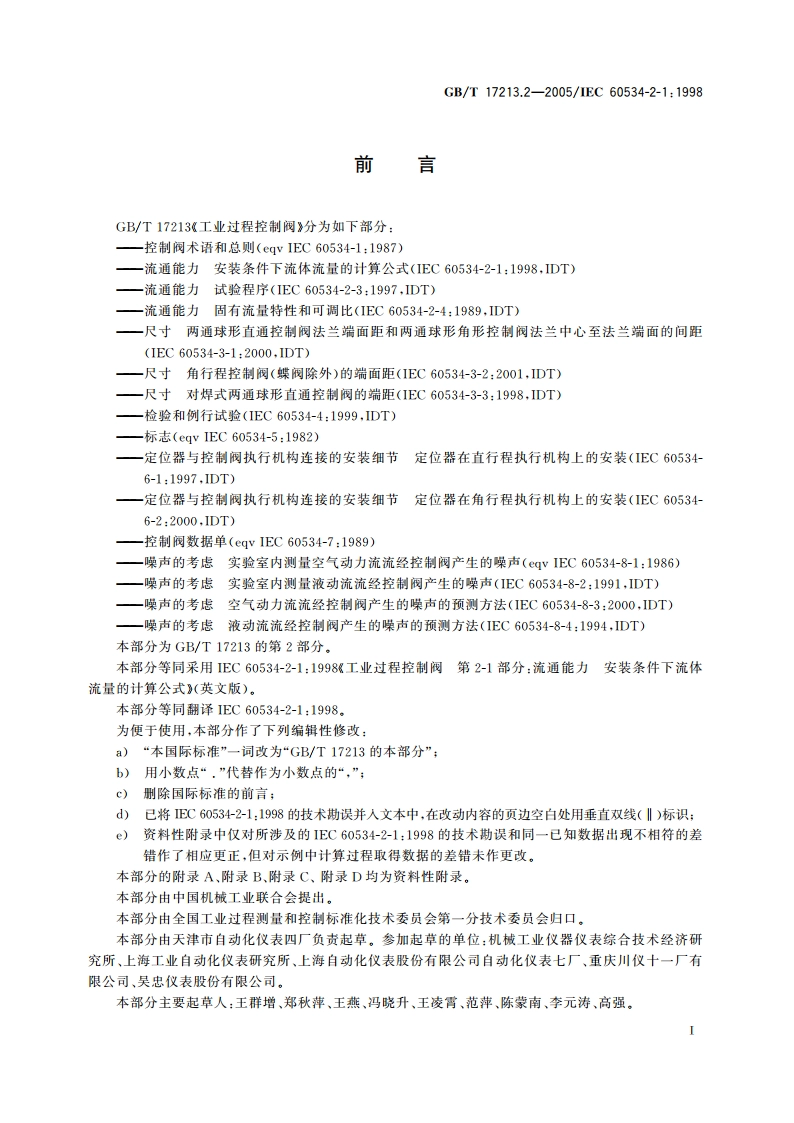

GB/T17213.2-2005/1EC60534-2-1:1998前言GB/T17213工业过程控制阀分为如下部分：一控制阀术语和总则(eqv IEC60534-1:1987)一流通能力安装条件下流体流量的计算公式(IEC60534-2-1:1998,IDT)一流通能力试验程序(IEC60534-2-3:1997,IDT)一流通能力固有流量特性和可调比(IEC60534-2-4:1989,IDT)一尺寸两通球形直通控制阀法兰端面距和两通球形角形控制阀法兰中心至法兰端面的间距(1EC60534-3-1:2000,IDT)一尺寸角行程控制阀（蝶阀除外）的端面距(IEC60534-3-2:2001,DT)一尺寸对焊式两通球形直通控制阀的端距(IEC60534-3-3:1998,DT)一检验和例行试验(IEC60534-4:1999,DT)一标志(eqv IEC60534-5:1982)一定位器与控制阀执行机构连接的安装细节定位器在直行程执行机构上的安装(IEC60534-6-1:1997,IDT)一定位器与控制阀执行机构连接的安装细节定位器在角行程执行机构上的安装(IEC605346-2:2000,IDT)一控制阀数据单（qv IEC60534-7:1989)一噪声的考虑实验室内测量空气动力流流经控制阀产生的噪声(qv IEC60534-8-1:1986)一噪声的考虑实验室内测量液动流流经控制阀产生的噪声(1EC60534-8-2:1991,DT)一噪声的考虑空气动力流流经控制阀产生的噪声的预测方法(IEC60534-8-3:2000,IDT)一噪声的考虑液动流流经控制阀产生的噪声的预测方法(IEC60534-8-4:1994,IDT)本部分为GB/T17213的第2部分。本部分等同采用IEC60534-2-1:19988工业过程控制阀第2-1部分：流通能力安装条件下流休流量的计算公式？（英文版）。本部分等同翻译1EC60534-2-1:1998.为便于使用，本部分作了下列编辑性修改：a)“本国际标准”一词改为“GB/T17213的本部分”：b)用小数点“.”代替作为小数点的“，”：)删除国际标准的前言：d)已将C60534-2-1:1998的技术勘误并入文本中，在改动内容的页边空白处用垂直双线（）标识；e)资料性附录中仅对所涉及的IEC60534-2-1:1998的技术勘误和同一已知数据出现不相符的差错作了相应更正，但对示例中计算过程取得数据的差错未作更改，本部分的附录A、附录B、附录C、附录D均为资料性附录。本部分由中国机械工业联合会提出。本部分由全国工业过程测量和控制标准化技术委员会第一分技术委员会归口。本部分由天津市自动化仪表四厂负责起草。参加起草的单位：机械工业仪器仪表综合技术经济研究所、上海工业自动化仪表研究所、上海自动化仪表股份有限公司自动化仪表七厂、重庆川仪十一厂有限公司、吴忠仪表股份有限公司。本部分主要起草人：王群增、郑秋萍、王燕、冯晓升、王凌霄、范萍、陈蒙南、李元涛、高强。GB/T17213.2-2005/1EC60534-2-1:1998流向取压口取压口有或无附接管件的整制阀=两倍的管道公称通径,2=六倍的管道公称通径图1计算用参考管段5符号符号说明款位流量系数(K,C)各不相同（见GB/T17213.1)(见注4)C用于反复计算的假定流量系数各不相同（见GB/T17213.1)(见注4)控制阀公称通径(DN)mm管道内径mmD上游管道内径mmD下游管道内径mmD节流孔直径mmFa控制阀类型修正系数（见附录A)无量纲（见注4）液体临界压力比系数无量纲F无附接管件控制阀的液体压力恢复系数无量纲（见注4）带附接管件控制阀的液体压力恢复系数和管道儿Fu无量纲（见注4）何形状系数的复合系数Fp管道儿何形状系数无量纲Fk雷诺数系数无量纲Fr比热比系数无量纲y流体分子量kg/kmol数字常数（见表1）各不相同（见注1）Py上游取压口测得的人口绝对静压力（见图1）kPa或bar(见注2)Pr下游取压口测得的出口绝对静压力（见图1）kPa或barP绝对热力学临界压力kPa或bar对比压力(p,/p)无量纲p人口温度下液体蒸汽的绝对压力kPa或bar上、下游取压口的压力差(p一p:)kPa或barQ体积流量（见注5）m/hRee控制阀的雷诺数无量钢
