工业过程控制阀 第3-3部分：尺寸 对焊式两通球形直通控制阀的端距 GBT 17213.12-2005.pdf

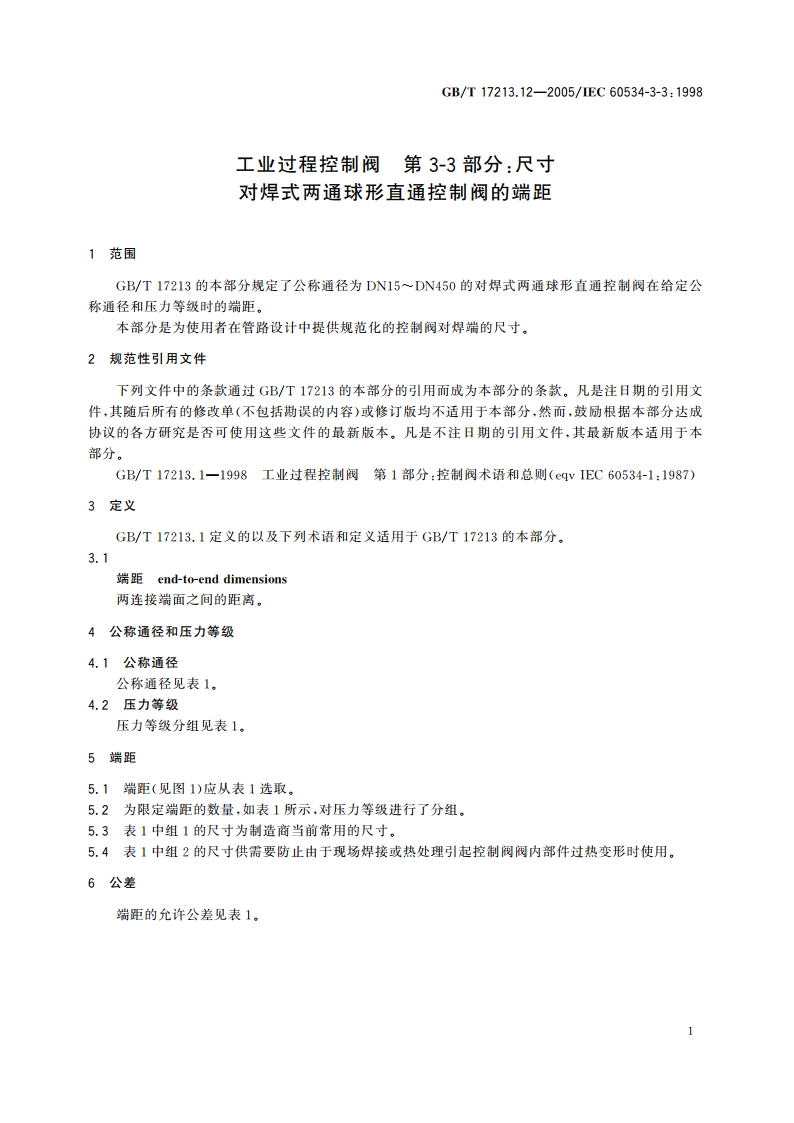

GB/T17213.12-2005/1EC60534-3-3:1998工业过程控制阀第3-3部分：尺寸对焊式两通球形直通控制阀的端距1范围GB/T17213的本部分规定了公称通径为DN15DN450的对焊式两通球形直通控制阀在给定公称通径和压力等级时的端距。本部分是为使用者在管路设计中提供规范化的控制阀对焊端的尺寸。2规范性引用文件下列文件中的条款通过GB/T17213的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T17213.1一1998工业过程控制阀第1部分：控制阀术语和总则(eqv IEC60534-1:1987)3定义GB/T17213.1定义的以及下列术语和定义适用于GB/T17213的本部分，3.1端距end-to-end dimensions两连接端面之间的距离。4公称通径和压力等级4.1公称通径公称通径见表1，4.2压力等级压力等级分组见表1。5端距5.1端距（见图1）应从表1选取。5.2为限定端距的数量，如表1所示，对压力等级进行了分组。5.3表1中组1的尺寸为制造商当前常用的尺寸。5.4表1中组2的尺寸供需要防止由于现场焊接或热处理引起控制阀阀内部件过热变形时使用。6公差端距的允许公差见表1。8991:78*71797801770-51.8157201n中华人民共和国国家标准工业过程控制阀第3-3部分：尺寸对焊式两通球形直通控制阀的端距GB/T17213.12-2005/1EC60534-3-3:1998中国标准出版社出版发行北京西城区复兴门外三里河北街16号邮政编码：100045http:/电话：63787337、637874472006年4月第一版2006年4月电子版制作书号：1550661-27268版权专有侵权必究GB/T17213.12-2005举报电话：(010)68533533
