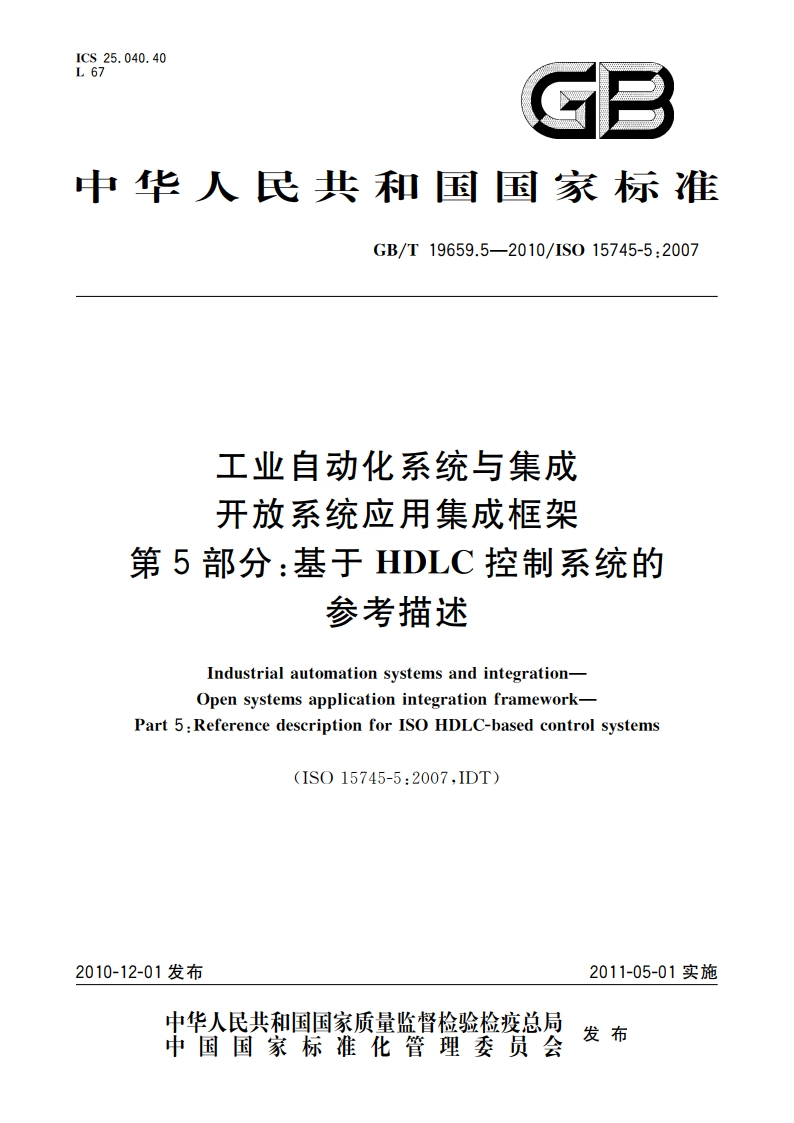

工业自动化系统与集成 开放系统应用集成框架 第5部分：基于HDLC控制系统的参考描述 GBT 19659.5-2010.pdf

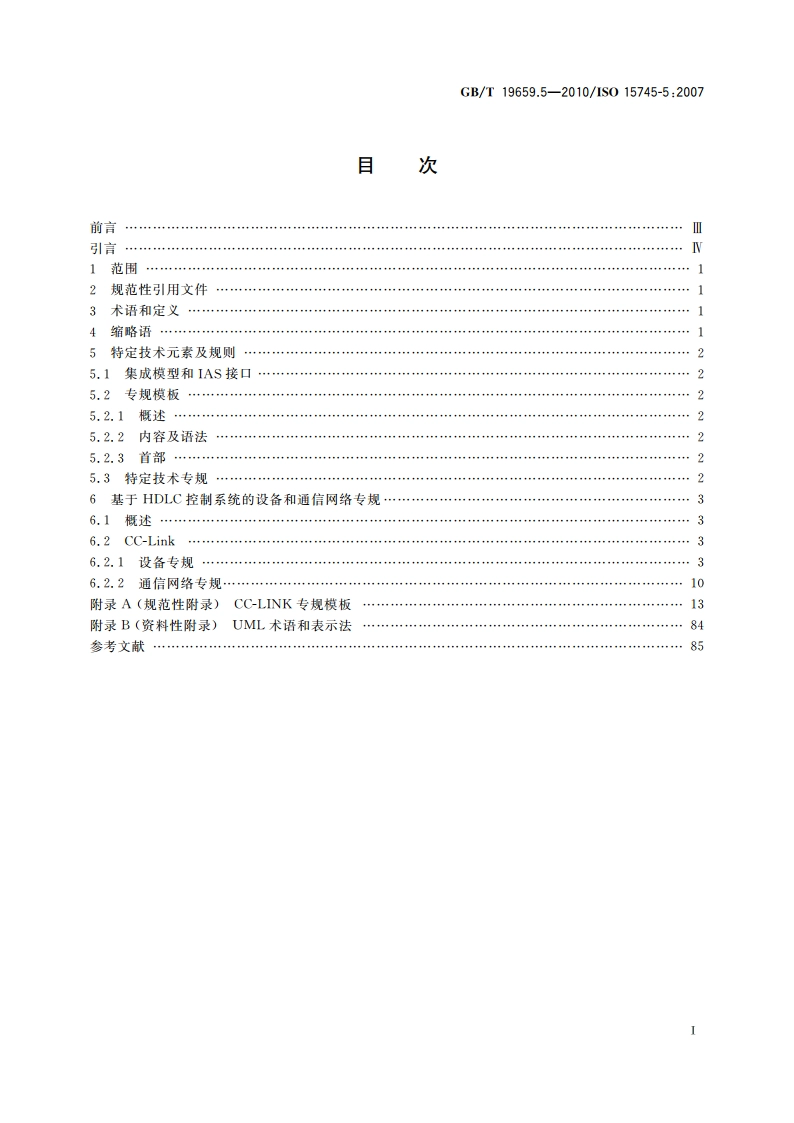

GB/T19659.5-2010/1S015745-5:2007目次前言引言W2规范性引用文件13术语和定义14缩路语】5特定技术元素及规则25.1集成模型和IAS接口25.2专规模板25.2.1概述25.2.2内容及语法252.3首部25.3特定技术专规26基于HDLC控制系统的设备和通信网络专规36.】概述36.2CC-Link36.2,1设备专规4436.2.2通信网络专规10附录A(规范性附录)CC-LNK专规模板13附录B(资料性附录)UML术语和表示法84参考文款851GB/T19659.5-2010/1S015745-5:2007工业自动化系统与集成开放系统应用集成框架第5部分：基于HDLC控制系统的参考描述1范围GB/T19659的本部分定义了为描述通信网络专规和特定基于HDLC控制系统的设备专规中有通信方面的功能所采用的特定技术的元素和规则。注：用于描述集成模型和应用互操作性专规的通用元素和规则以及它们的组件专规（过程专规，信息交换专规和资源专规)已在GB/T19659.1一2005中规定，本部分拟与GB/T19659.1一2005一起使用来描述应用集成框架。2规范性引用文件下列文件中的条款通过GB/T19659的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分，GB/T19659,1一2005工业自动化系统与集成开放系统应用集成框架第1部分：通用的参考描述(1S015745-1:2003,IDT)GB/T7421信息技术系统间远程通信和信息交换高级数据链路控制(HDLC)规程(GB/T7421一2008,1S0/IEC13239:2002,IDT)REC-xm-20040204可扩展标记语言(XML)1.0第3版W3C于2004年2月4日推荐REC-xmlschema-1-20010502XML模式第1部分：结构W3C于2001年5月2日推荐REC-xmlschema-2-20010502XML模式第2部分：数据类型W3C于2001年5月2日推荐UMLV1.4OMG统一建模语言规范（版本1.4,2001年9月）3术语和定义GB/T19659.1一2005确立的术语和定义适用于GB/T19659的本部分。注：本文中所使用的UML术语和符号已在GB/T19659.1一2005的附录A和本部分的附录B中说明.4缩略语下列缩略语适用于GB/T19659的本部分。AIF应用集成框架Application Integration FrameworkAIP应用互操作性专规Application Interoperability ProfileASCII美国信息交换标准码American Standard Code for Information InterchangeCSPCC-LNK系统专规CC-LINK System Profile(见BAP-o5028)HDLC高级数据链路控制High-level Data Link Control(见GB/T7421)IAS工业自动化系统Industrial Automation SystemsI/O输入/输出Input and Output
