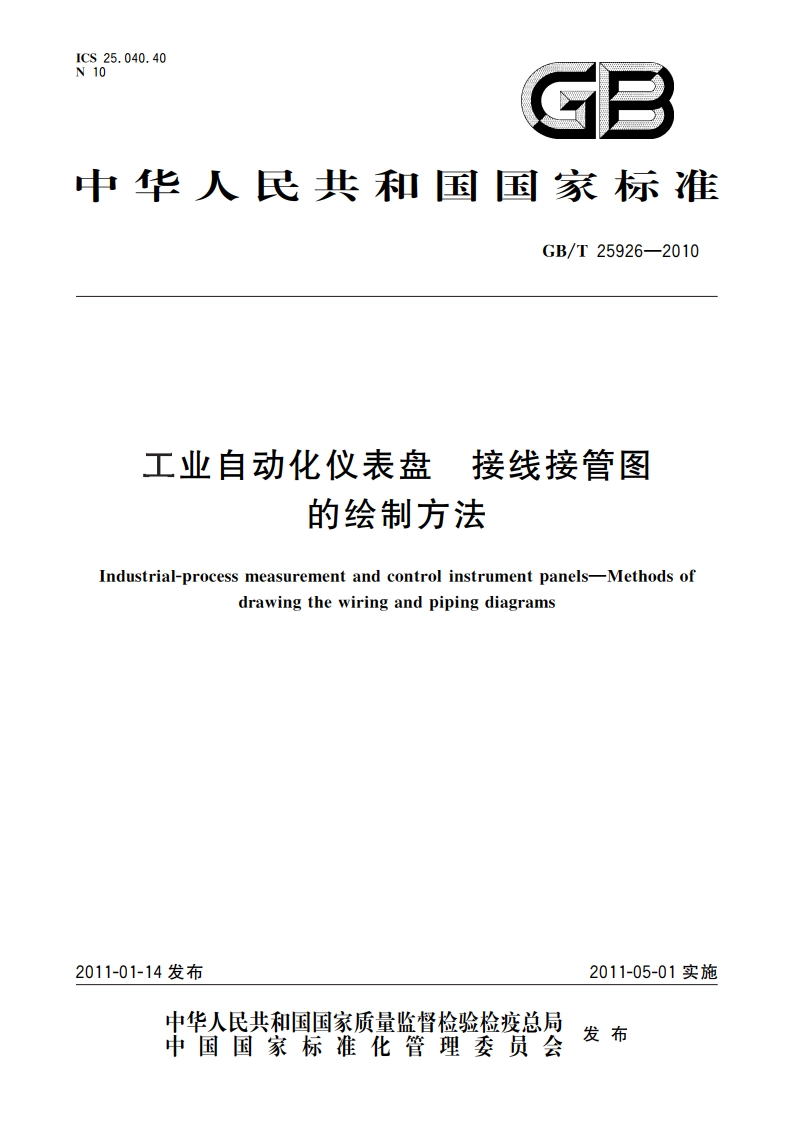

工业自动化仪表盘 接线接管图的绘制方法 GBT 25926-2010.pdf

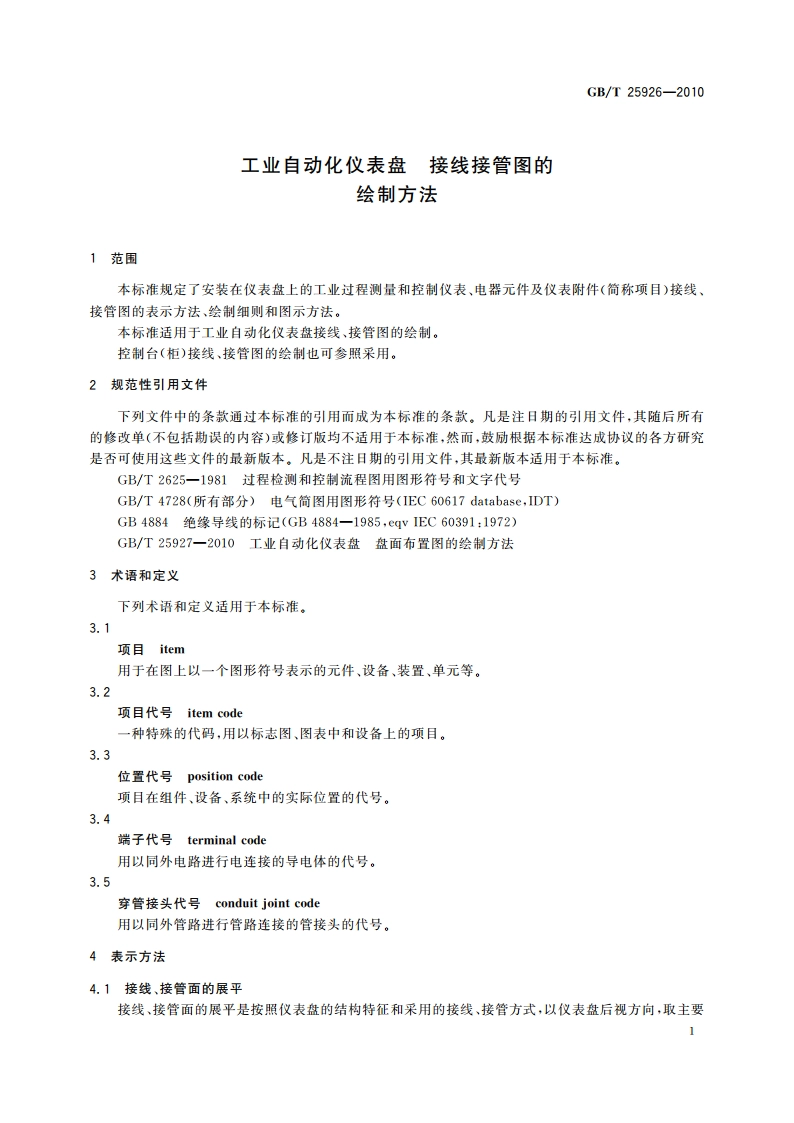

GB/T25926-2010接线、接管面为基准，向左右，上下展平与布图，如图1。)接线，接管面的展平应包括仪表盘背面接线、接管图、仪表盘内接线、接管图；b)对于无接线、接管的面，允许在展平时省略：)各个接线、接管面应用文字注明，名称应根据仪表盘正视方向命名。盘顶内侧盘顶右壁后右门背视右壁内侧盘正面背视左壁内侧后左门背视盘底内侧a)仪表盘结构示意图b)接线、接管面的展平示意图图1接线、接管面展平示意图4.2仪表盘背面接线、接管图仪表盘背面接线、接管图是盘面布置图翻转180而成的，其项目的绘制方法应符合GB/T25927的规定。)仪表盘背面接线、接管图上项目的位置应与盘面布置图上项目的位置相对应：b)仪表盘背面轮廓框用细实线表示；)仪表盘背面项目用粗实线表示，并填写位置代号与文字代号：)盘面项目用细实线表示，并填写位置代号。4.3仪表盘内接线、接管图仪表盘内接线、接管图是不包括盘背面接线、接管图的展平图。)仪表盘内接线，接管图的轮廓线用细实线表示；b)仪表盘内接线，接管图中的项目用粗实线表示，并填写位置代号与文字代号；)在不引起混淆时，允许仅标注位置代号。4.4项目表示方法项目表示方法应符合GB/T25927一2010中6.4的规定。4.5端子表示方法端子一般用图形符号与端子代号表示，如图2)：当用省咯空端子表示端子所在的项目时，如图2b)；当用简化外形表示仪表设备所在的项目时，可不画端子符号及端子代号，仅用线头数量表示，如图2c)。128456712567a)端子表示方法b)省略空端子表示方法)简化仪表端子表示方法图2端子表示方法2
