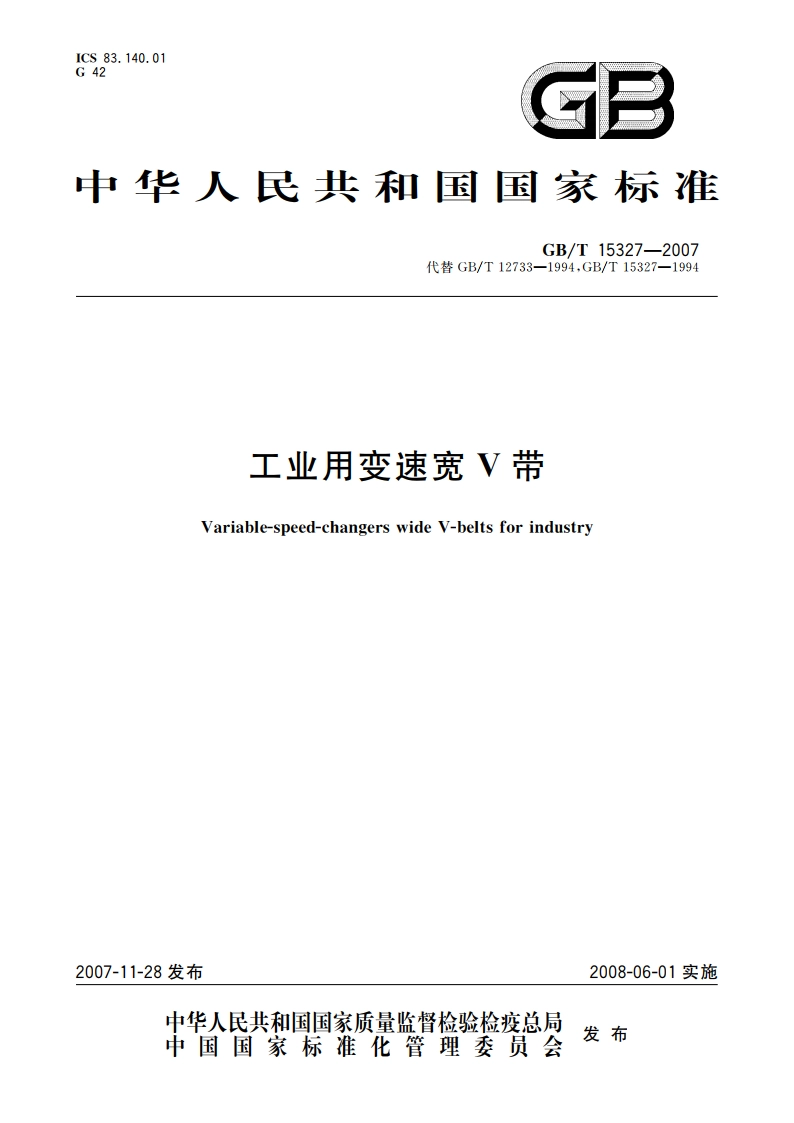

工业用变速宽V带 GBT 15327-2007.pdf

GB/T15327-20073.2内容V带推荐九种型号为：W16、W20、W25、W31.5、W40、W50、W63、W80、W100。注：型号中的数字系指带的节宽公称值。在需要上述范围以外的节宽值时，可以从R10优先数系中其他数补充，在上述范围内用R20优先数系中的数加以补充，3.3标记标记示例：W25871028角度，基准长度，mm高度，mm节宽型号4技术要求4.1尺寸4.1.1截面尺寸V带的截面（见图2）尺寸应符合表1的规定，图2宽V带截面表1V带的截面尺寸单位为毫米型W16W20W25W31.5W40W50W63W80W100节宽W16202531.540506380100顶宽（公称值）V公212633426583104高度（公称值）T67101316202632节线以上高度（公称值）B1.51.7522.53.2456.58节线以下高度（公称值）H4.55.2567.59.8121519.524注：近似公式如下：高度T=0.32W.一节线以上高度B=0.08W,=0.25T:一节线以下高度H=0.24W。=0.75T,4.1.2V带的楔入位置按6.2对带进行检验时，V带的露出高度不得超出表2规定的范围。V带的底边应位于划线以上(见图5)。
