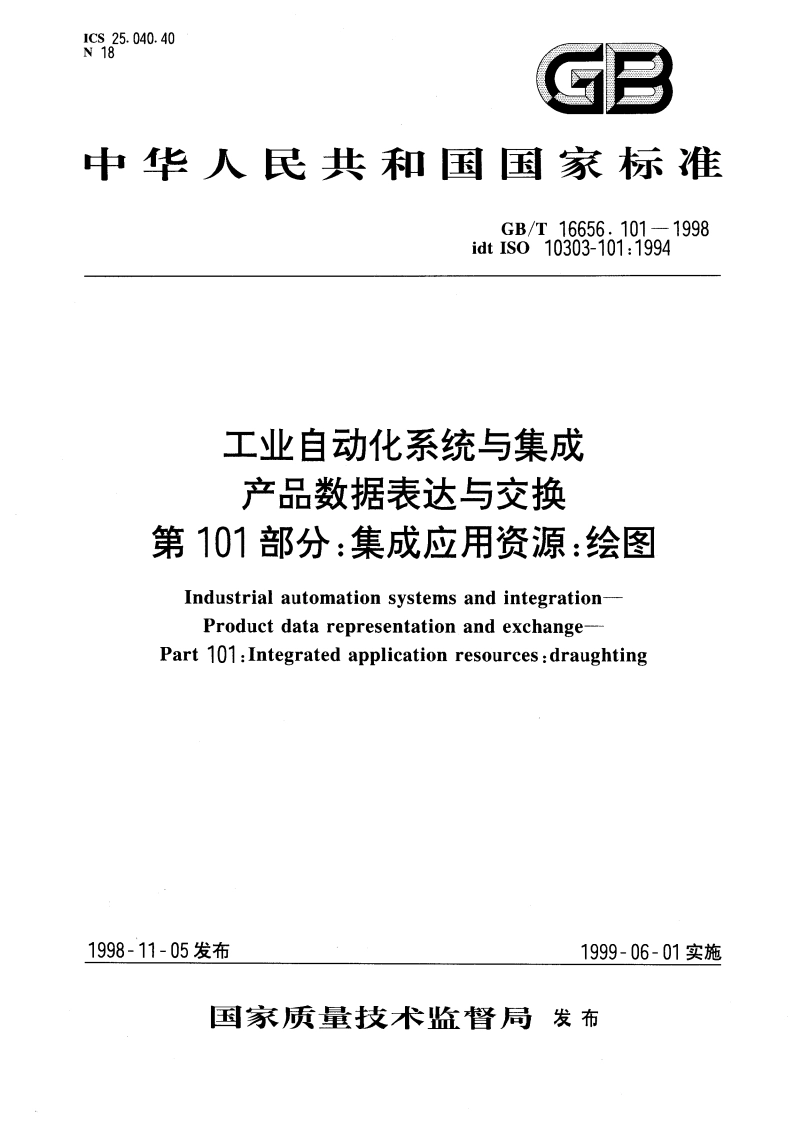

工业自动化系统与集成 产品数据表达与交换 第101部分：集成应用资源：绘图 GBT 16656.101-1998.pdf

GB/T16656.101-1998前言本标准等同采用国际标准化组织发布的IS010303-101:1994工业自动化系统与集成产品数据表达与交换第101部分集成应用资源：绘图。本标准的主要三个子部分是：一图样定义，规定了图样和图纸版本的标识、描述、组织及管理所需要的资源。一绘图元素，规定了表示基本绘图元素（如尺寸线、延伸线、指引线）的资源，及把这些资源同其他注释线、符号、文本等结合起来描述图纸上相关信息的方法。一制图尺寸，规定了使用基本绘图元素，同其他注释线、符号、文本等相结合，描述图纸上尺寸、公差及尺寸相关信息所需的资源。本标准的附录A、附录B为标准的附录，附录C、附录D、附录E为提示的附录。本标准首次发布。从1999年6月1日起实施。本标准由中华人民共和国机械工业部提出。本标准由全国工业自动化系统与集成标准化技术委员会归口。本标准起草单位：机械工业部北京机械工业自动化研究所。本标准主要起草人：张河涛、唐勇。
