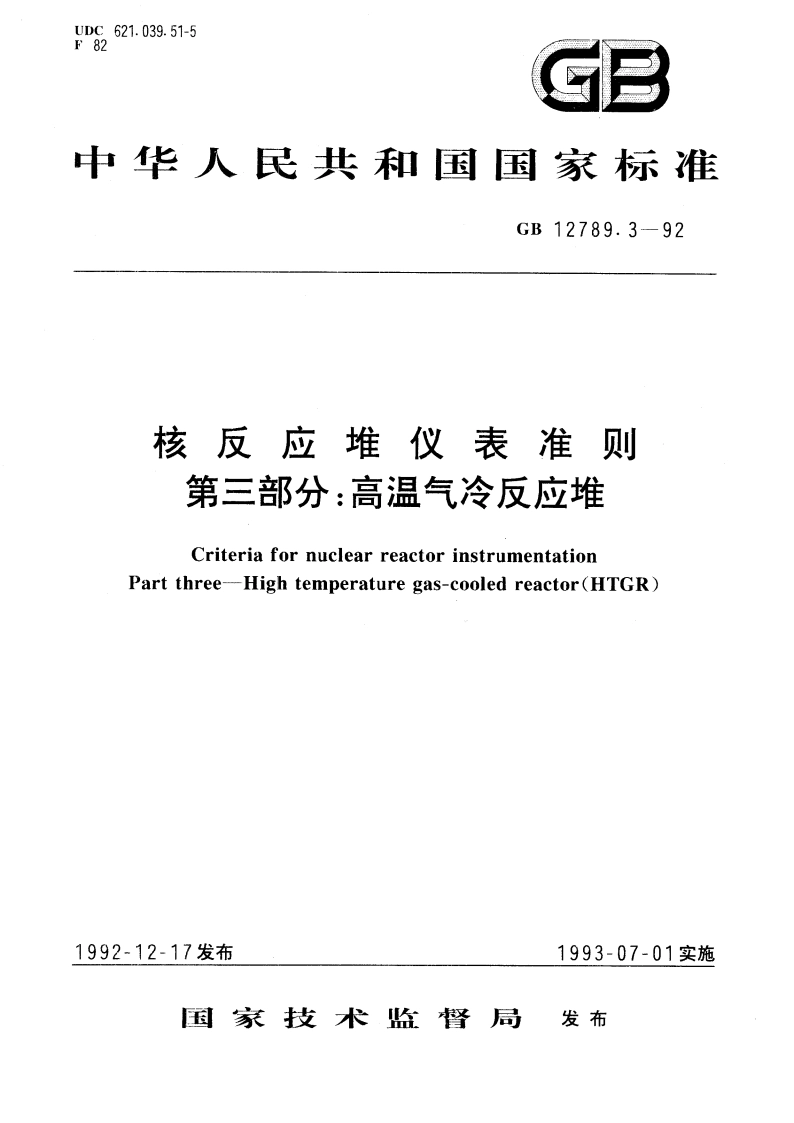

核反应堆仪表准则 第三部分：高温气冷反应堆 GBT 12789.3-1992.pdf

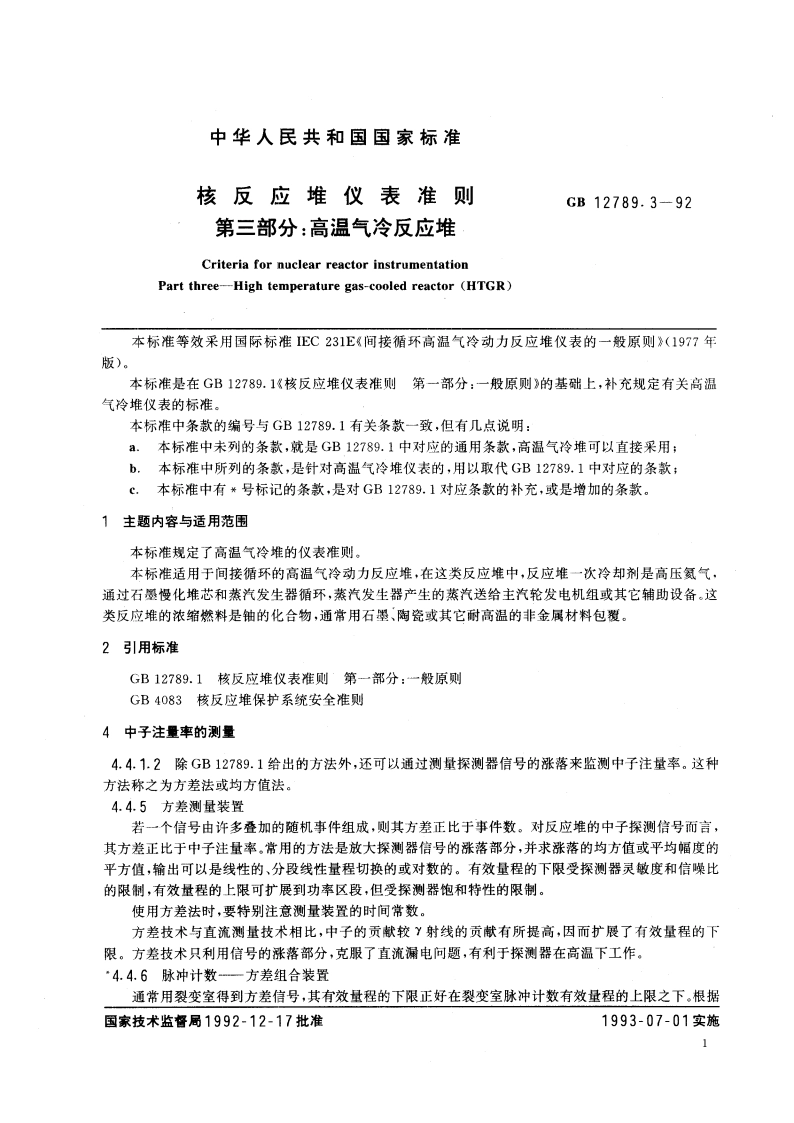

中华人民共和国国家标准核反应堆仪表准则GB12789.3-92第三部分：高温气冷反应堆Criteria for nuclear reactor instrumentationPart three-High temperature gas-cooled reactor(HTGR)本标准等效采用国际标准EC231E间接循环高温气冷动力反应堆仪表的一般原则(197？年版)。本标准是在GB12789.1核反应堆仪表准则第一部分：一般原则的基础上，补充规定有关高温气冷堆仪表的标准。本标准中条款的编号与GB12789.1有关条款一致，但有几点说明：a.本标准中未列的条款，就是GB12789.1中对应的通用条款，高温气冷堆可以直接采用：b.本标准中所列的条款，是针对高温气冷堆仪表的，用以取代GB12789.1中对应的条款：.本标准中有*号标记的条款，是对GB12789.1对应条款的补充，或是增加的条款。1主题内容与适用范围本标准规定了高温气冷推的仪表准则。本标准适用于间接循环的高温气冷动力反应堆，在这类反应堆中，反应堆一次冷却剂是高压氨气，通过石墨慢化堆芯和蒸汽发生器循环，蒸汽发生器产生的蒸汽送给主汽轮发电机组或其它辅助设备。这类反应堆的浓缩燃料是轴的化合物，通常用石墨、陶瓷或其它耐高温的非金属材料包覆。2引用标准GB12789.1核反应堆仪表准则第一部分：一般原则GB4083核反应堆保护系统安全准则4中子注量率的测量4.4.1.2除GB12789.1给出的方法外，还可以通过测量探测器信号的涨落来监测中子注量率。这种方法称之为方差法或均方值法。4.4.5方差测量装置若一个信号由许多叠加的随机事件组成，则其方差正比于事件数。对反应堆的中子探测信号而言，其方差正比于中子注量率。常用的方法是放大探测器信号的涨落部分，并求涨落的均方值或平均幅度的平方值，输出可以是线性的、分段线性量程切换的或对数的。有效量程的下限受探测器灵敏度和信噪比的限制，有效量程的上限可扩展到功率区段，但受探测器饱和特性的限制。使用方差法时，要特别注意测量装置的时间常数。方差技术与直流测量技术相比，中子的贡献较Y射线的贡献有所提高，因而扩展了有效量程的下限。方差技术只利用信号的涨落部分，克服了直流漏电问题，有利于探测器在高温下工作。4.4.6脉冲计数一方差组合装置通常用裂变室得到方差信号，其有效量程的下限正好在裂变室脉冲计数有效量程的上限之下，根据国家技术监督局1992-12-17批准1993-07-01实施
