攻丝前钻孔用阶梯麻花钻
第1部分：直柄阶梯麻花钻的型式和尺寸
GBT
6138.1-2007
攻丝前
钻孔
阶梯
麻花
部分
型式
尺寸
6138.1
2007

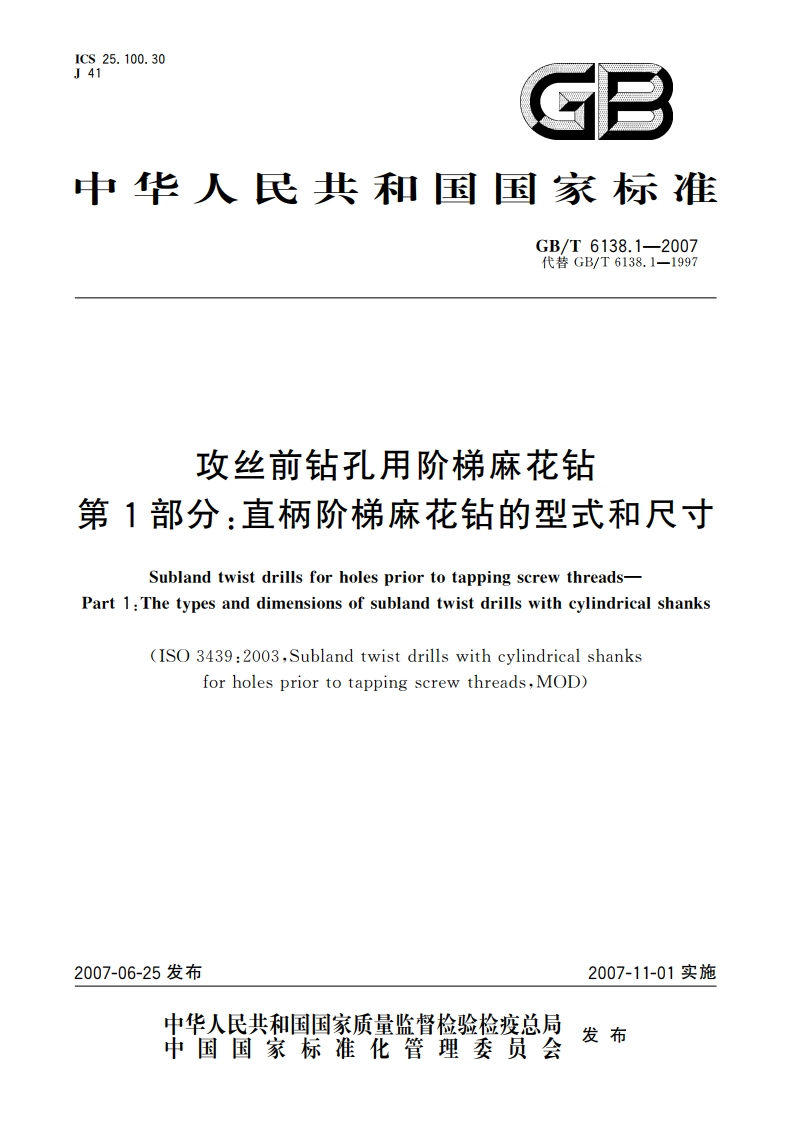

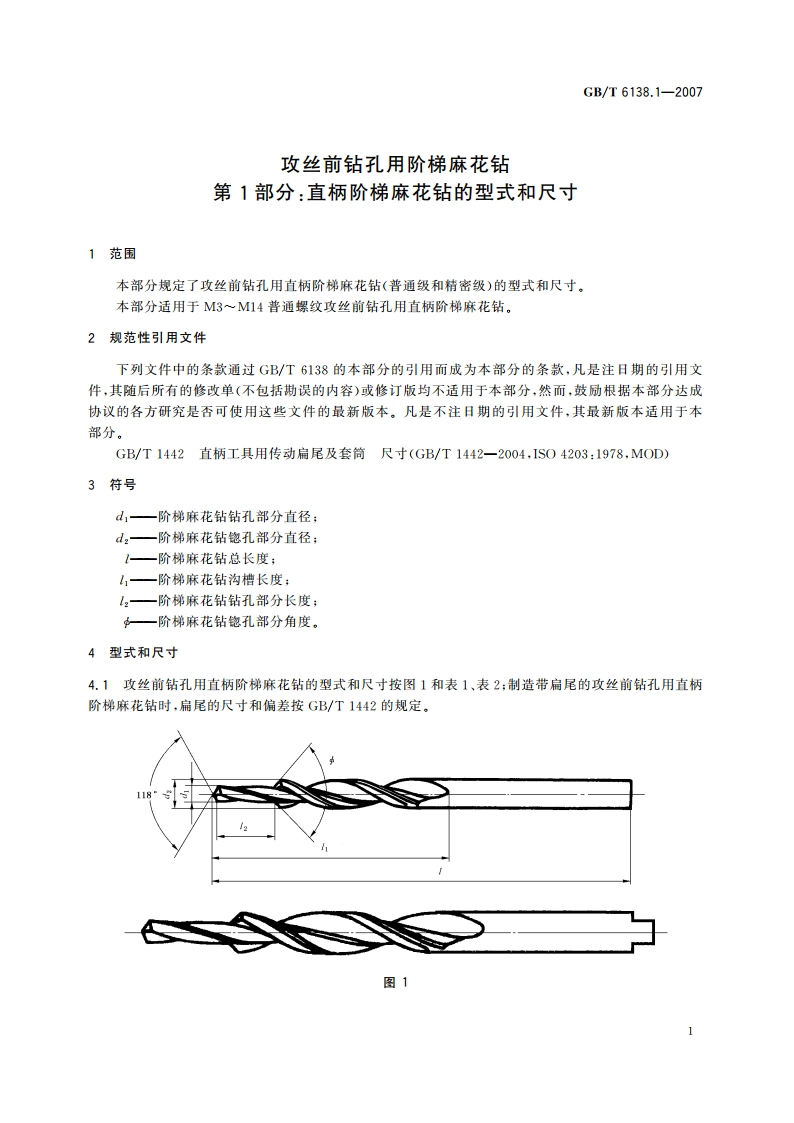

ICS25.100.30J41中华人民共和国国家标准GB/T6138.1-2007代替GB/T6138.1一1997攻丝前钻孔用阶梯麻花钻第1部分：直柄阶梯麻花钻的型式和尺寸Subland twist drills for holes prior to tapping screw threads-Part 1:The types and dimensions of subland twist drills with cylindrical shanks(ISO 3439:2003,Subland twist drills with cylindrical shanksfor holes prior to tapping screw threads,MOD)2007-06-25发布2007-11-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T6138.1-2007表1单位为毫米d,适用的螺纹孔2.53.470398.8M33.34.5804711.4M44.25.5935713.6M55.06.61016316.590M6(120)6.89.01258121.0(180)M88.511.01429425.5M1010.213.5(14.0)16010830.0M1212.015.5(16.0)17812034.5M14注：根据用户需要选择括号内的直径和角度。&阶梯麻花钻钻孔部分直径(d,)公差为：普通级h9,精密级h8:您孔部分直径(d2)公差为：普通级h9,精密级h8。表2单位为毫米dd适用的螺纹孔2.653.470398.8M30.353.504.5804711.4M4X0.54.505.5935713.6M5X0.5905.206.61016316.5M60.75(120)7.009.01258121.0(180)M818.8011.01429425.5M101.2510.5014.016010830.0M121.512.5016.017812034.5M141.5注：根据用户需要选择括号内的角度。a阶梯麻花钻钻孔部分直径(d山)公差为：普通级h9,精密级h8:锪孔部分直径(d)公差为：普通级h9,精密级h8。5标记示例钻孔部分直径山1=5.0mm,钻孔部分长度l,=16.5mm,右旋攻丝前钻孔用直柄阶梯麻花钻：直柄阶梯麻花钻516.5GB/T6138.1一2007。钻孔部分直径d=5.0mm,钻孔部分长度l2=16.5mm,左旋攻丝前钻孔用直柄阶梯麻花钻：直柄阶梯麻花钻516.5-LGB/T6138.1一2007。2
