工业炉窑保温技术通则 GBT 16618-1996.pdf

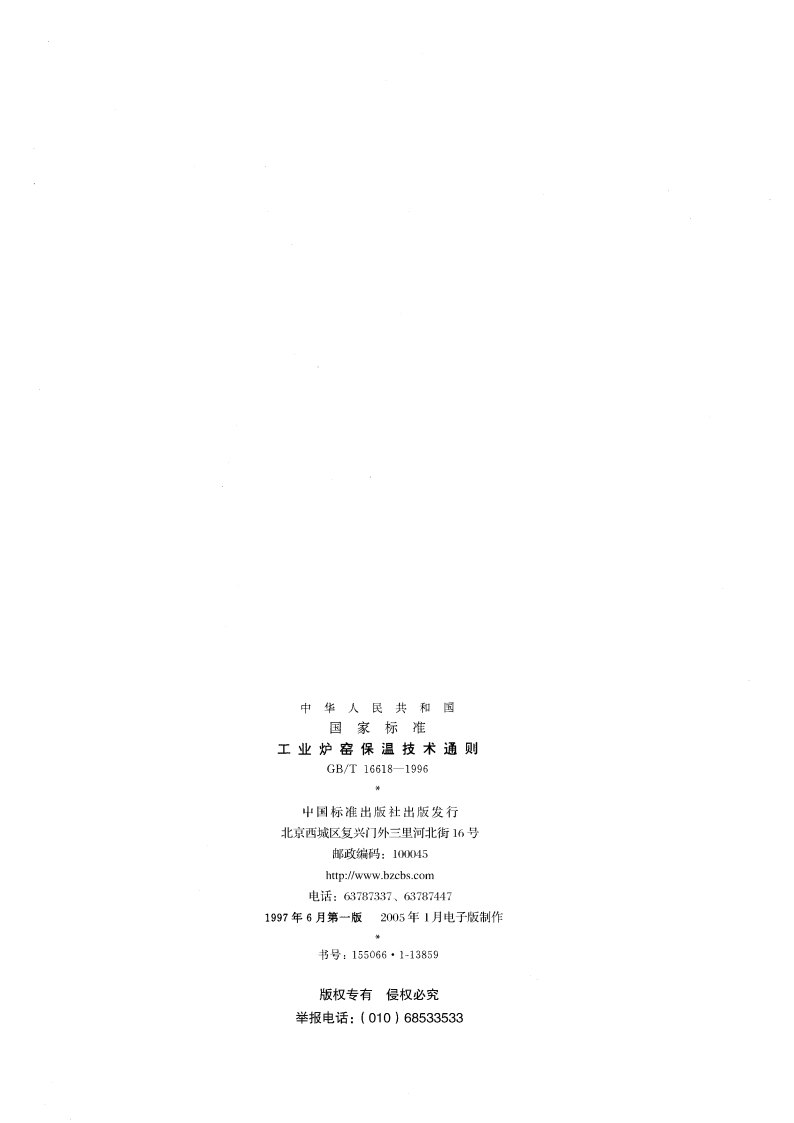

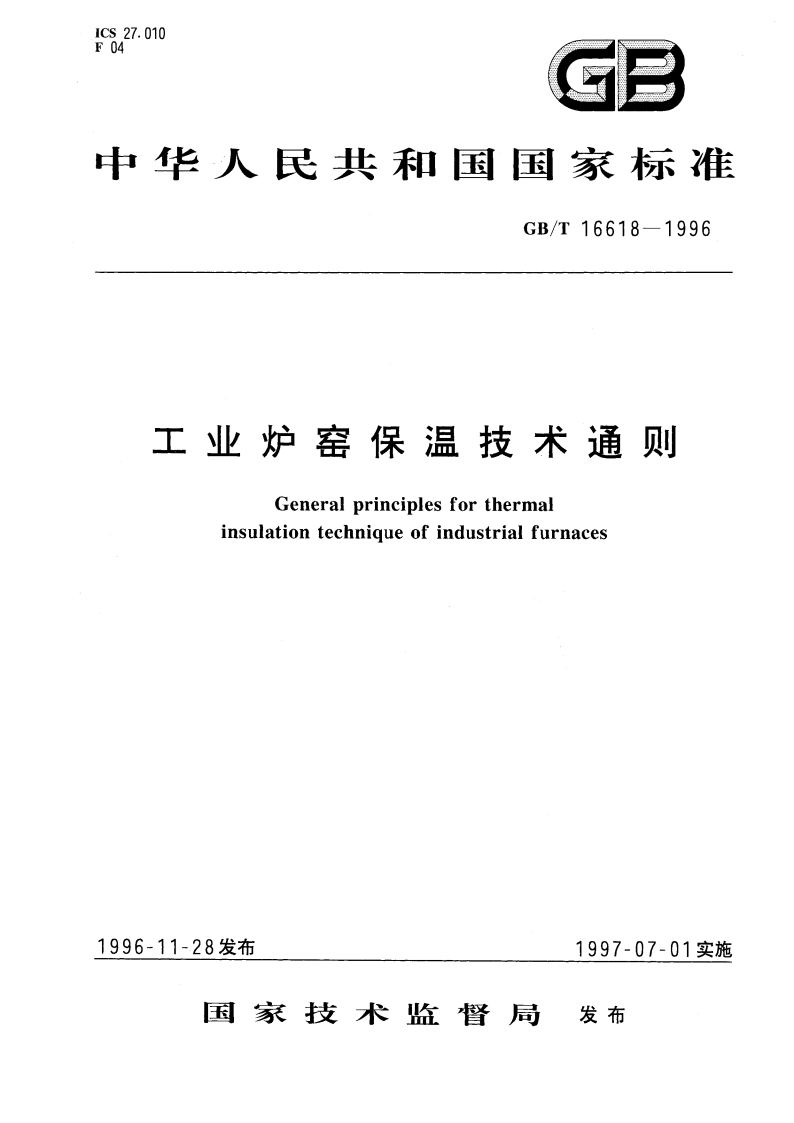

中华人民共和国国家标准工业炉窑保温技术通则GB/T166181996中国标准出版社出版发行北京西城区复兴门外三里河北街16号邮政编码：100045http:/电话：63787337、637874471997年6月第一版2005年1月电子版制作书号：1550661-13859版权专有侵权必究举报电话：(010)68533533中华人民共和国国家标准工业炉窑保温技术通则GB/T16618-1996General principles for thermalinsulation technique of industrial furnaces1范围本标准规定了工业炉窑保温设计、结构选择、保温层厚度计算和材料选用以及施工和验收的基本原则。本标准适用于熔融、加热、热处理、烧结、烧成等工艺过程中使用的工业炉窑。本标准不适用于金属熔炼、船舶、核能、锅炉等内村有特殊要求的炉窑或部位。2引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T3486-93评价企业合理用热技术导则GB/T4132一84绝热材料名词术语GBJ50309一92工业炉砌筑工程质量检验评定标准GB】126一89工业设备及管道绝热工程施工及验收规范GB】211一87工业炉砌筑工程施工及验收规范3术语本标准采用下列术语。3.1保温（或称隔热、绝热）thermal insulation为减少工业炉窑及其排烟、热回收系统向周围环境散热并改善操作条件，对其砌体采取增加热阻降低外表面温度的措施。3.2砌体lining工业炉窑用耐火保温材料砌筑的炉体部分（包括炉顶、炉墙、炉底）及其排烟和热回收设施的内衬。3.3耐火层（工作层）refractory lining、保温层（隔热层）insulation、保护层（外层）outer protecting砌体各部位沿厚度方向一般用不同的材料组成，内部靠近高温的一层为耐火层（工作层），其外为保温层（隔热层）按需要，有时保温层用不同的材料组成，可有两层或两层以上的保温层：有时保温层兼作耐火层。保温层外用钢板或其他坚实材料保护，是为保护层（外层）。3.4交界面温度interface temperature炉客工作时，砌体不同材质分界处的温度。3.5本标准中其他术语按GB/T4132的规定。国家技术监督局1996-11-28批准1997-07-01实施
