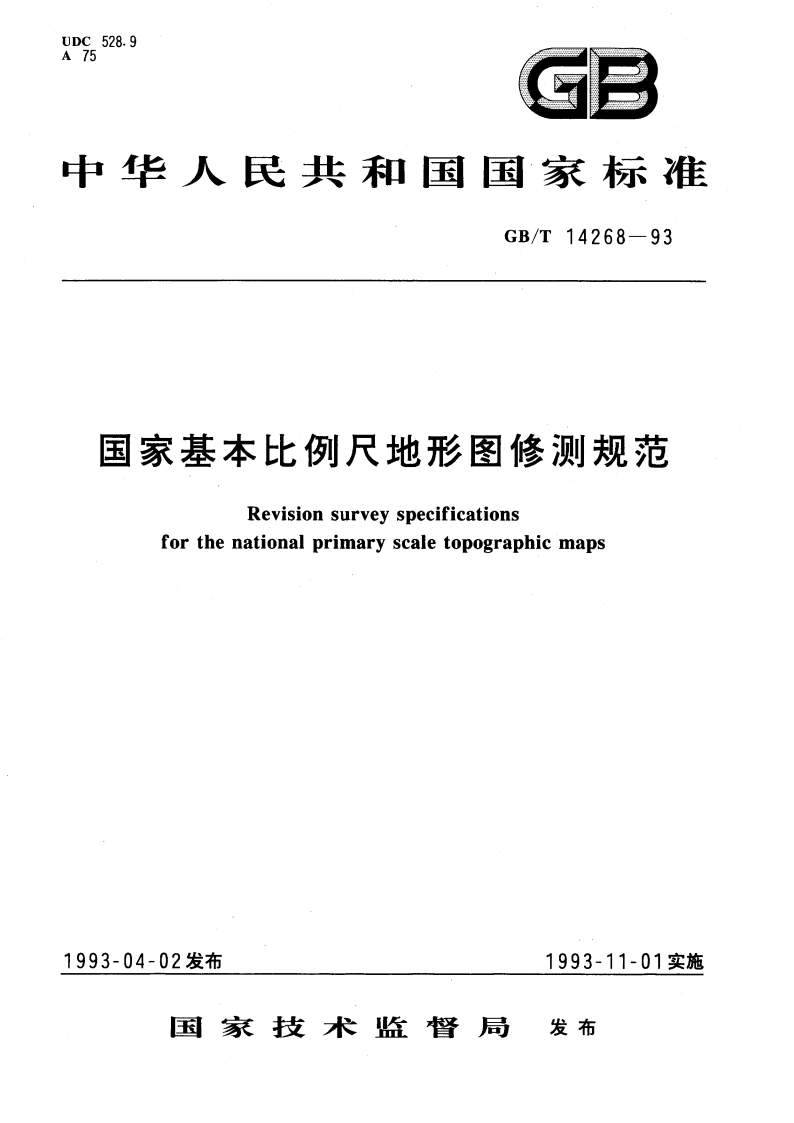

国家基本比例尺地形图修测规范 GBT 14268-1993.pdf

GB/T14268-934.2基本图修测方案基本图修测方案依据地形元素变化率的大小，可分为下列三种：a.全面修测：b.局部修测，c.快速修测。4.3基本图修测作业的依据和要求待修测的基本图简称为原基本图，经修测后的基本图简称为修测图。4.3.1经全面修测或局部修测的修测图其精度、规格、内容应满足GB/T13977、GB/T13990、GB12341.GB12340(四本规范简称现行规范)和GB5791.GB12342(二本图式简称现行图式)的要求.4.3.2经快速修测的修测图，其精度、规格、内容均采用测绘原基本图时所执行的规范、图式。4.33本标准未提及的作业要求，限差规定，均以相应比例尺地形图现行规范为准。4.4基本图修测根据4.4.1基本图出现下列情况之一时，应开展修测工作。4.4.1.1基本图的地形元素变化率超过20%，但小于50%。4.4.1.2基本图的地形元素变化率虽然未超过20%，但图内某种重要地物发生较大的变化。4.4.1.3超过基本图修测周期的规定：基本图修测周期可参照表1规定执行。表1年快速修测全面修测局部修测方案类别1经济发达区根据霜要5771010153546810经济中等发达区根据播要61010151520588101015经济不发达区根据需要101520以上20以上815152020以上注：表中1代表1：5000、1：10000地形图：1代表1：25000、1：50000地形图：I代表1：100000地形图。4.4.1.4用图部门的需要。4.4.2当地形元素变化率超过50%时，不得进行修测。4.5基本图修测次数4.5.1同一幅图只允许进行1次快速修测。4.5.2同一幅图全面修测和局部修测不得超过3次。46平面坐标转换和高程转换的要求全面修测、局部修测时，凡是对注有“1954年北京坐标系”和“1956年黄海高程系”的原基本图，其平面坐标系应转换为“1980西安坐标系”，高程系转换为“1985国家高程基准”。4.6.1对注有“1954年北京坐标系”的原基本图修测时，修测图应按“1980西安坐标系”展绘图廓点和公里网点及各类控制点、加密点，进行整饰并测（编）满幅。4.6.2对注有“1956年黄海高程系”的原基本图修测时，需进行“1956年黄海高程系”与“1985国家高程基准”的比较：a.若两者之差小于或等于10cm(指实际，下同)，可将原基本图高程系直接改注为“高程采用2GB/T14268-931985国家高程基准”；b.若两者之差大于10cm,则需进行高程转换，统一改化为“1985国家高程基准”。高程系注记改为“高程采用1985国家高程基准”。4.7对航摄资料的要求4.7.1用于修测的航摄资料应满足相应比例尺现行航空摄影规范的要求。4.7.2提供修测的航摄资料现势性要求为：.经济发达区为不超过2年，.b.经济中等发达区为不超过3年，c,经济不发达区不超过6年。5选择修测方案的原则5.1全面修测方案原基本图出现下列情况之一时，按全面修测方案进行修测：a.地物元素的变化率在30%50%，而地貌元素无实质性的变化；b.修测次数未超过4.5.2条的规定，但已达到全面修测的周期。5.2局部修测方案原基本图出现下列情况之一时，按局部修测方案进行修测：a.地物元素变化率为20%30%或地形元素变化率为20%50%；b.修测次数未超过4.5.2条的规定，但已达到局部修测周期。5.3快速修测方案原基本图图内地形元素变化率小于20%，但出现下列情况之一时，可按快速修测方案进行修测：,图内某种重要地物发生较大变化：b.新增重要地物。6修测作业方法修测方案确定后，依据资料情况，仪器设备，人员技术水平，以投资少，成图周期短为原则，选择最佳的作业方法。6.1平板仪测量法6.1.1利用平板仪测量的方法将变化了的地形元素直接测绘在修测底图上。6.1.2测站点对中偏差不得大于图上0.1mm,标板方向距离不小于图上8cm,定向后要用2个以上不同方向无变化的明显地形点检查，平面和高程较差不大于现行规范相应项目中误差的2倍时，方可施测。6.2摄影测量法修测前需进行航空摄影，然后依据修测方案，仪器设备、资料情况等因素采用常规的航测作业方法修测。6.2.1影像平面图修测法6.2.1.1利用影像平面图制作地物版按工艺流程不同，可制做硬底像纸影像平面图、透明软片影像平面图、刻膜影像平面图等，然后，依据地貌的复杂程度，可采用转绘、蒙透、复写纸透绘，套晒、套合印刷等方法完成地形图的修测。6.2.1.2利用单张正射像片修测，将修测的地形元素蒙透、转绘、投影转绘于修测底图上。62.2转绘、镶嵌法6.2.2.1转绘法：利用投彩转绘仪或者专用的转绘仪，将修测的地形元素从像片上转绘到修测底图上。6.2.2.2镶嵌法：将多张修测地形元素的正射像片，采用镶嵌方法拼接成地物版或地貌版，单张像片修3
