各向异性钕铁硼永磁粉 GBT 41967-2022.pdf

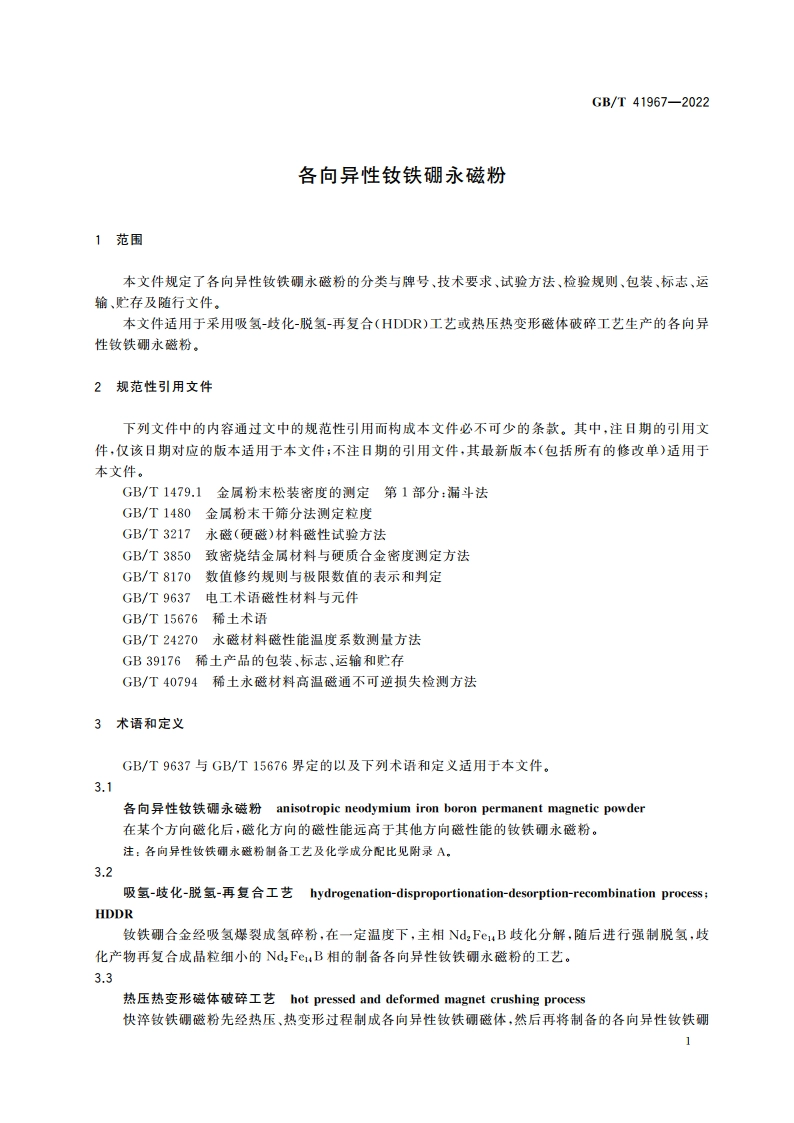

1CS77.150.99CCS H 65GB中华人民共和国国家标准GB/T41967-2022各向异性钕铁硼永磁粉Anisotropic neodymium iron boron permanent magnetic powder2022-12-30发布2023-07-01实施国家市场监督管理兽局发布国家标准化管理委员会GB/T41967-20225技术要求5.1主要磁性能永磁粉在环境温度为20时的主要磁性能应符合表1的规定。如需方有特殊要求，供需双方可另行商定。国际单位制(S)和电磁单位制(CGS)主要磁性能对照表以及SI制牌号和CGS制约定牌号的对照见附录B。5.2粒度粒度大于180m的永磁粉比例不应超过产品总质量的0.1%；粒度小于53m的比例不应超过产品总质量的15%。如需方有特殊要求，供需双方可另行商定。5.3外观质量永磁粉应为暗灰色粉末，无可见锈斑及夹杂物。5.4辅助磁性能及其他物理性能永磁粉的辅助磁性能及其他物理性能见附录C。除供需双方特殊商定外，仅供用户设计使用参考，不应作为脸收依据。6试验方法6.1主要磁性能永磁粉的测试方法见附录D:必要时可将永磁粉制成磁体进行检测，制备磁体的要求及永磁粉不同牌号对应磁体测试样品的主要磁性能值见附录E,磁体主要磁性能测试方法按G/T321?的规定进行。6.2粒度永磁粉粒度试验方法按GB/T1480的规定进行。6.3外观质量永磁粉外观质量采用目视方法检查。如需方有特殊要求，供需双方可另行商定。6.4辅助磁性能及其他物理性能6.4.1永磁粉及制备磁体的磁性能温度系数的测量按GB/T24270的规定进行。6.4,2永磁粉制备的磁体最高工作温度的测量按GB/T40794的规定进行。6.4.3永磁粉松装密度试验方法按GB/T1479.1的规定进行。6.4.4永磁粉制备的磁体密度的测量按GB/T3850的规定进行。6.5数值修约按GB/T8170的规定进行。3
