固体继电器 GBT 36640-2018.pdf

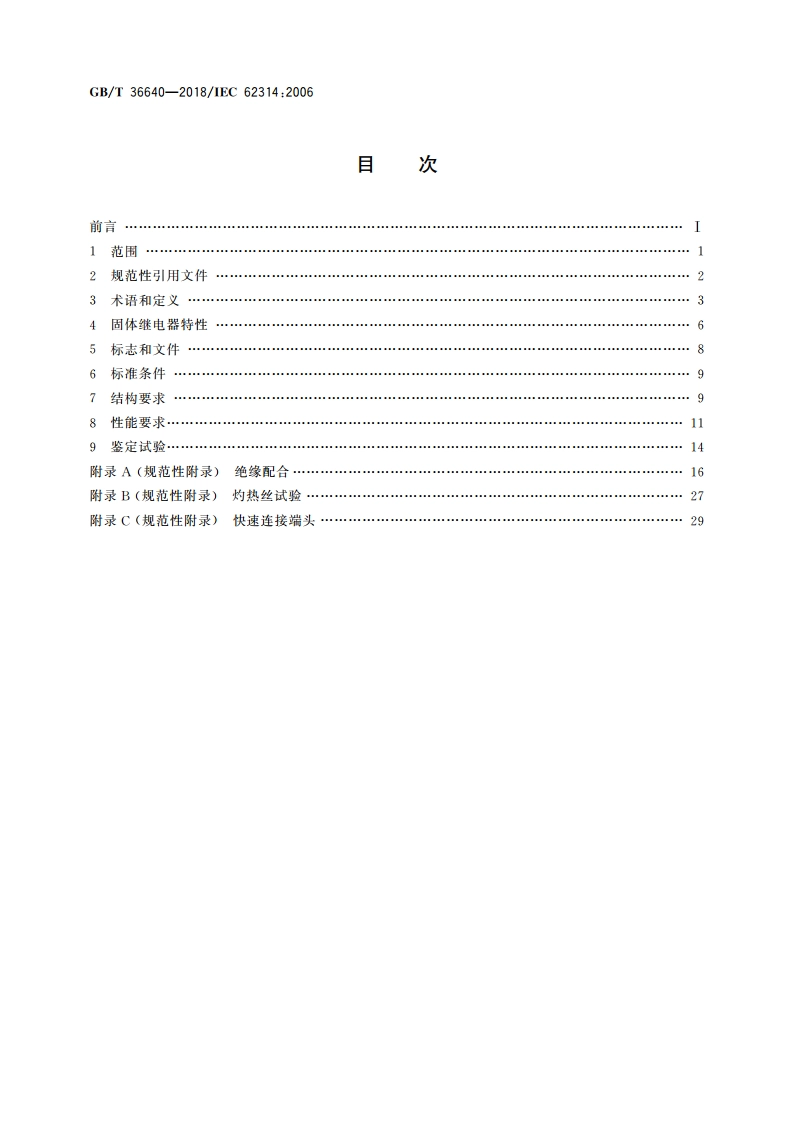

GB/T36640-2018/IEC62314:2006目次前言】范围2规范性引用文件23术语和定义4固体继电器特性65标志和文件6标淮准条件7结构要求8性能要求119鉴定试验14附录A(规范性附录)绝缘配合16附录B(规范性附录)灼热丝试验27附录C(规范性附录)快速连接端头29GB/T36640-2018/1EC62314:2006固体继电器1范围本标准适用于固体继电器。固体继电器是特种类别的有或无电气继电器，其以单一阶跃函数方式作为电气控制，变换其输出电路的状态，从斯态变换至通态，反之从通态变换至断态。本标准适用的固体继电器，其输出为交流，电流不大于160A,额定电压不大于750V。注：具有直流输出电路的固体维电器正在考虑中。本标准涉及的固体继电器预定组装在其他产品或设备中使用。因此，认为固体继电器是可独立应用的元器件。本标准规定了固体继电器安全与功能方面的基本要求。组装在产品或设备中的固体继电器应符合满足其使用要求的相应产品和（或）设备标准的规定。下列是其应用示例：一一般工业设备：一电气设施：一电机：电器，一办公通信：一建筑自动化和环境控制；一自动化和生产过程控制；电气安装工程；一医疗工程；一电信一交通工程：一运输工程：一照明控制。固体继电器是元器件而不是独立应用的设备，不直接执行某一设备的功能。因此，本标准中不包括电磁兼容(EMC)要求。注：比内容符合欧洲EMC导则的要求。若由于固体继电器的应用而规定了增加的要求，如电磁兼容、过电流保护等，则应按相应的EC标准对固休继电器进行评定。本标准中不包括属于EC第47E分技术委员会范围的单片集成结构的固体开关器件。本标准中不包括属于由EC第17B分技术委员会制定的1EC60947低压开关设备和控制设备范围的半导体控制设备和接触器。采用鉴定试验验证固体继电器是否符合本标准的要求。本标准的目的是规定下列内容：一固体继电器的特性：一固体继电器应符合的下列有关要求：a)工作和运行状态；b)介质绝缘性能：)其外壳提供的防护等级，适用时；1
