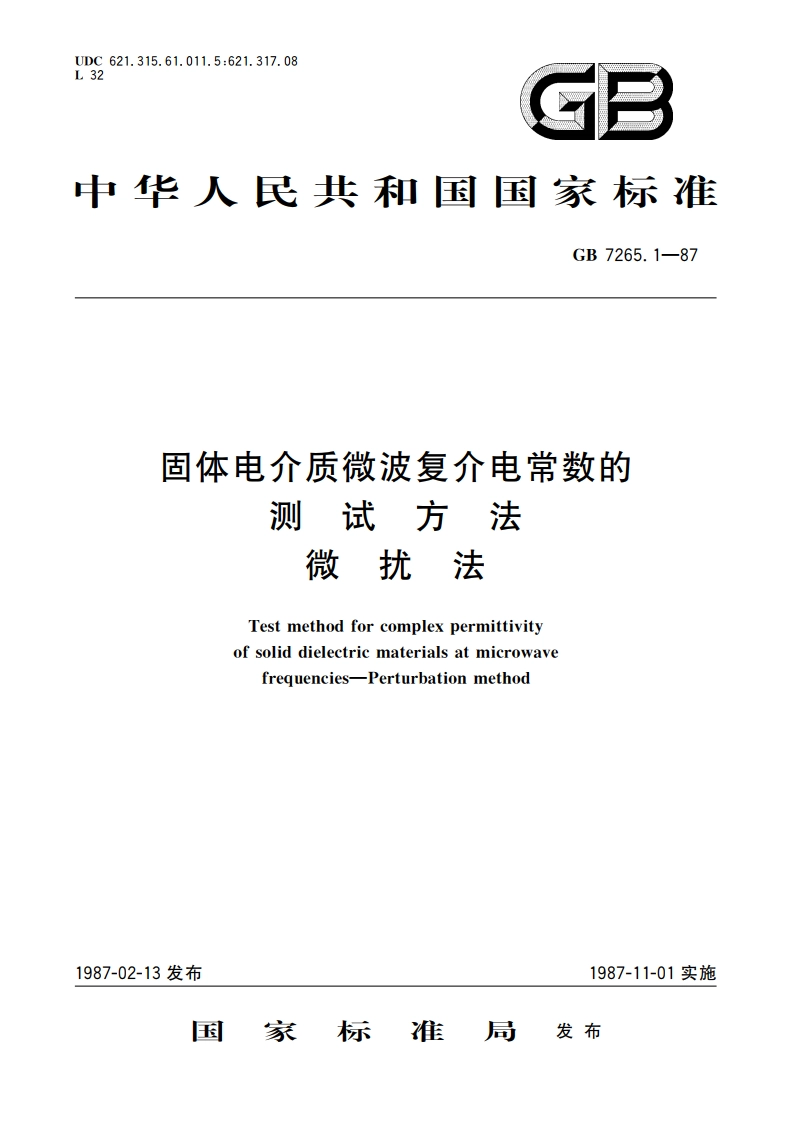

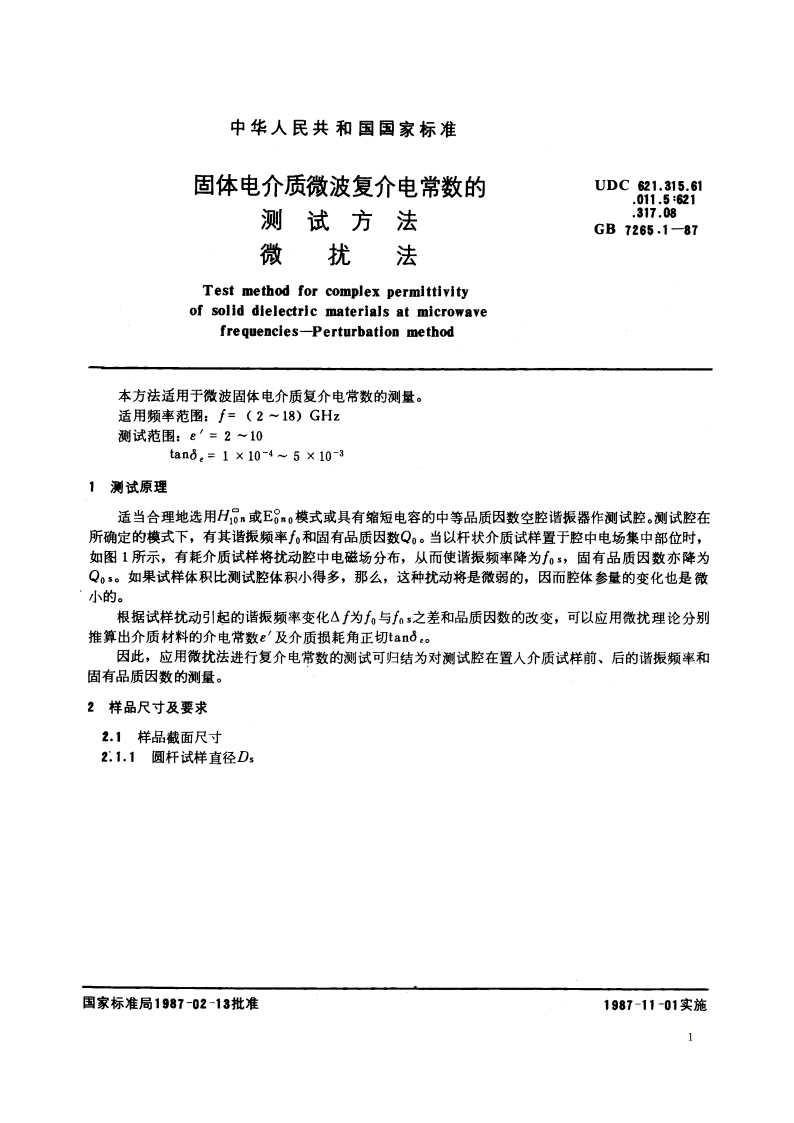

固体电介质微波复介电常数的测试方法 微扰法 GBT 7265.1-1987.pdf

GB7265.1-874测试方法4.1测试系统采用图2所示的测试系统。使用具有频率微调的稳频和稳幅信号源，来激励终端反应式测试腔，其反射功率由环形器及高精度可变衰减器而至晶体检波器，由检波电流在指示器上指示其谐振点，从而在数字式频率计上读测谐振频率f。借助高精度可变衰减器和数字式频率计来测定终端反应腔的有载品质因数和无载品质因数，用电平监视系统和可变衰诚器来固定测试腔支路的入射功率，以保证谐振点和半功率点电平的稳定和正确。稳领稳幅可调信号都隔离定向合器可变夜或定向合器数字须率计电平监视福高精密度离可变意减器隔离器环行隔离器品体检被器指示器测试图2测试系统图4,2对主要测试仪器和元件的要求4.2.1信号源输出功率大于50mW,幅值稳定度优于0.02dB/10min:频率稳定度优于510-7/10min:频率微调分辨率为1kHz。4.2.2高精度可变衰减器使用范围：010dB精确度：0.02dB/10dB4.2.3频率计数字式频率计，分辨率优于1kHz。4.2.4介质测试腔H品模式(n为奇数)或E模式腔体，单耦合孔构成终端反应式腔。试样孔设于电场驻被最强处，对E,模式孔在中心位置电场驻被最强处。空腔无载品质因数Q。大于14000，耦合系数约为0.4。4.2.5电平监视器要求监视到电平变化为0.01dB。4.2.6隔离器隔离比等于或大于20dB,
