固定式真空绝热深冷压力容器 第1部分：总则 GBT 18442.1-2011.pdf

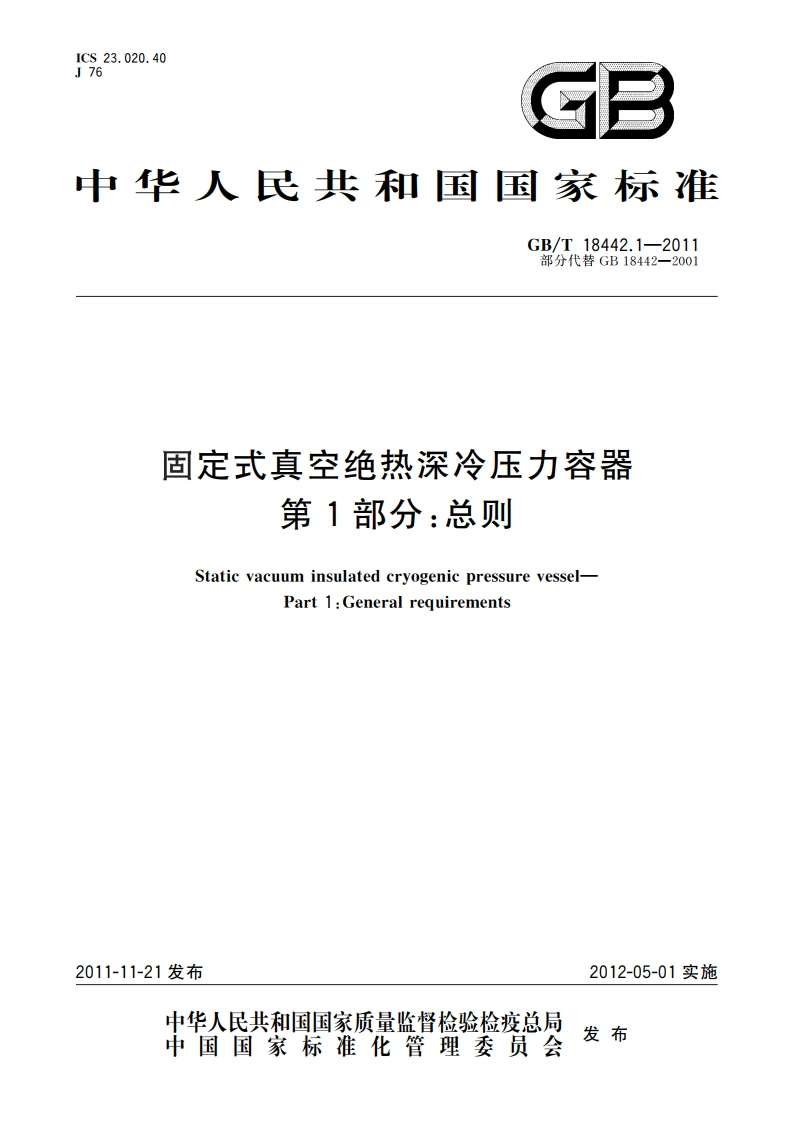

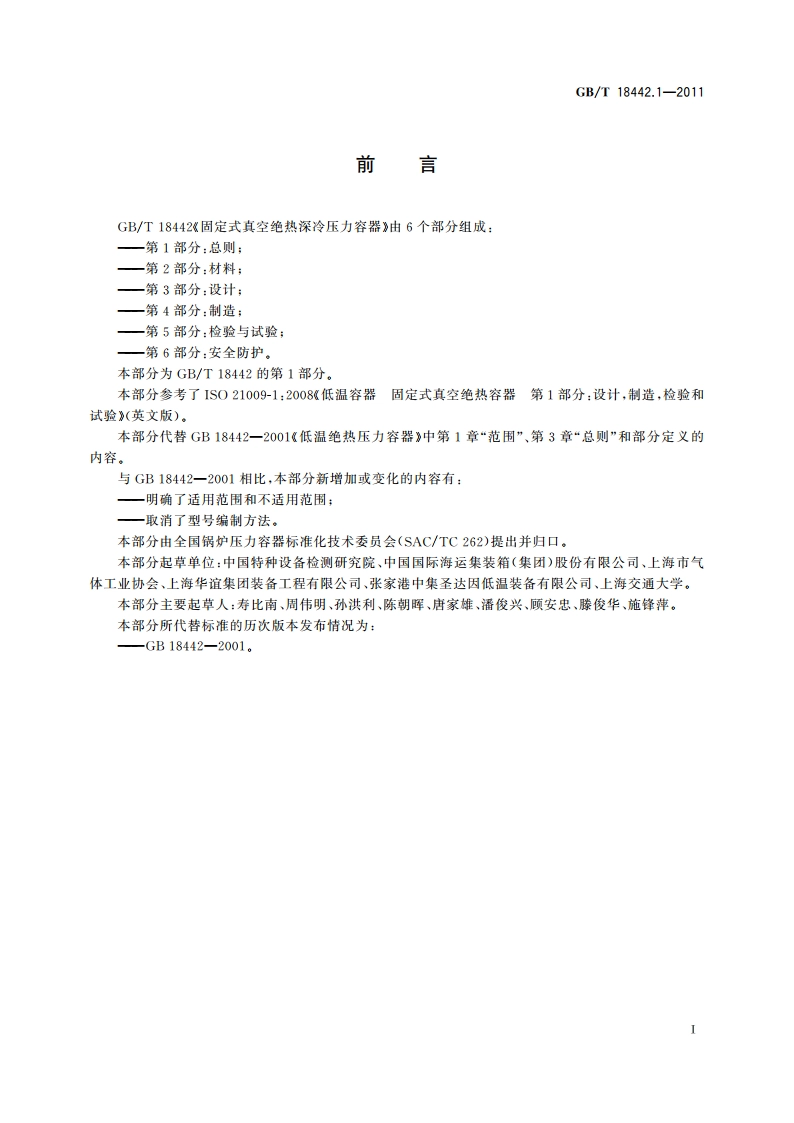

ICS23.020.40J76中华人民共和国国家标准GB/T18442.1-2011部分代替GB18442一2001固定式真空绝热深冷压力容器第1部分：总则Static vacuum insulated cryogenic pressure vessel-Part 1:General requirements2011-11-21发布2012-05-01实施中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会发布GB/T18442.1-2011前言GB/T18442%固定式真空绝热深冷压力容器由6个部分组成：一第1部分：总则；一第2部分：材料；一第3部分：设计：一第4部分：制造；一第5部分：检验与试验；一第6部分：安全防护。本部分为GB/T18442的第1部分。本部分参考了1S021009-1:2008低温容器固定式真空绝热容器第1部分：设计，制造，检验和试验（英文版）。本部分代替GB18442一2001低温绝热压力容器中第1章“范围”、第3章“总则”和部分定义的内容。与GB18442一2001相比，本部分新增川或变化的内容有：一明确了适用范围和不适用范围：一取消了型号编制方法。本部分由全国锅炉压力容器标准化技术委员会(SAC/TC262)提出并归口。本部分起草单位：中国特种设备检测研究院、中国国际海运集装箱（集团）股份有限公司、上海市气体工业协会、上海华谊集团装备工程有限公司、张家港中集圣达因低温装备有限公司、上海交通大学。本部分主要起草人：寿比南、周伟明、孙洪利、陈朝辉、唐家雄、潘俊兴、顾安忠、滕俊华、施锋萍。本部分所代替标准的历次版本发布情况为：GB18442-2001.GB/T18442.1-2011固定式真空绝热深冷压力容器第1部分：总则1范围1.1本部分规定了固定式真空绝热深冷压力容器（以下简称深冷容器）的基本要求。1.2本部分适用于下列范围的深冷容器。1.2.1工作压力不小于0.1MPa(不含液柱静压力)，且工作压力与几何容积的乘积不小于2.5MPaL。1.2.2内容器和外壳为钢制构造，1.2.3绝热方式为真空绝热、真空粉末绝热、真空纤维绝热或高真空多层绝热的深冷容器。1.3本部分不适用于下列范围的深冷容器。1.3.1球形深冷容器。1.3.2堆积绝热深冷容器。1.3.3移动式深冷容器。1.3.4储存标准沸点低于一196深冷液体的深冷容器。1.3.5用于军事目的有特殊要求深冷容器。2规范性引用文件下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB150钢制压力容器GB/T18442.2固定式真空绝热深冷压力容器第2部分：材料GB/T18442.3固定式真空绝热深冷压力容器第3部分：设计GB/T18442.4固定式真空绝热深冷压力容器第4部分：制造GB/T18442.5固定式真空绝热深冷压力容器第5部分：检验与试脸GB/T18442.6固定式真空绝热深冷压力容器第6部分：安全防护TSGR1001压力容器压力管道设计许可规则TSGR0004固定式压力容器安全技术监察规程锅炉压力容器制造监督管理办法国家质量监督检验检疫总局令第22号3术语和定义GB150确立的以及下列术语和定义适用于本文件。3.1真空绝热深冷压力容器vacuum insulated cryogenic pressure vessel由储液内容器和维持真空绝热空间的外壳组成，且有一套完整的安全附件、仪表装置及满足操作要求的系统，用于储存深冷液体的压力容器。3.2高真空多层绝热high vacuum multilayer insulation绝热层空间内设置多层由绝热材料间隔的防热辐射屏，并抽高真空所形成的绝热方式。1
