合像水平仪 GBT 22519-2008.pdf

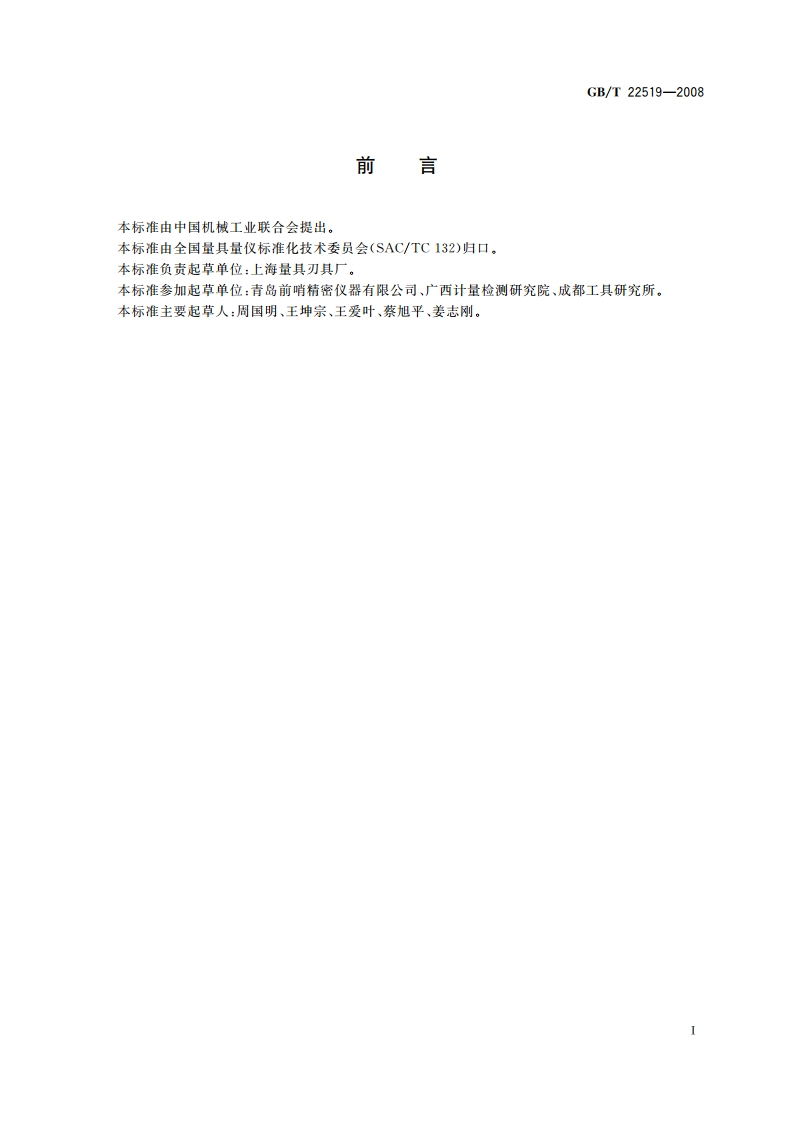

GB/T22519-2008前言本标准由中国机被工业联合会提出。本标准由全国量具量仪标准化技术委员会(SAC/TC132)归口。本标准负责起草单位：上海量具刃具厂。本标准参加起草单位：青岛前哨精密仪器有限公司、广西计量检测研究院、成都工具研究所。本标准主要起草人：周国明、王坤宗、王爱叶、蔡旭平，姜志刚。GB/T22519-20084.2基本参数：一工作面长度：166mm:一V型槽角度：120，5要求5.1外观5.1.1表面不应有影响外观和使用性能的裂痕、划伤、碰伤、锈蚀、毛刺等缺陷。5.1.2表面的镀、涂层不应有脱落和影响外观的色泽不均等缺陷。5.1.3标尺标记不应有目力可见的断线、粗细不均及影响读数的其他缺陷。5.2相互作用5.2.1各部件安装应牢固，机构应调整方便，反应灵敏。5.2.2测微螺杆在转动时应顺畅，不应出现卡滞和明显的窜动。5.2.3当测微螺杆均匀转动时，气泡在水准泡内移动应平稳，无停滞和跳动现象。5.3材料主体应采用刚性、耐磨性及稳定性能良好的材料制造。5.4工作面的表面粗糙度工作面的表面粗糙度不应超过Ra0.8m。5.5工作面的硬度工作面的硬度应不低于377HV(或40HRC).5.6标尺标记相对位置划度盘棱边至指示盘表面的距离应不大于0.5mm。5.7重合度分度板上任意一条mm/m刻线于其指标线重合时，刻度盘上0.01mm/m刻度的零刻线与其指标线的重合度不得超过10个刻度，5.8工作面平面度工作面的平面度应不大于0.003mm,工作面中间部位不允许凸。5.9零值误差合像水平仪平工作面零值误差不应超过1/4分度值。V工作面零值误差不应超过1/2分度值。合像水平仪横向工作面倾斜5时，其示值变化不应超过1/2分度值。5.10示值误差相对于“零位”的示值误差，在全部测量范围内不应超过0.02mm/m,在以“零位”划度为起点的士1mm/m范围内不应超过0.01mm/m。6检验条件6.1被检合像水平仪所在地基应坚固，不应有振动的影响。6.2检验合像水平仪的室内温度为(20士2)C。6.3被检合像水平仪在室内等温不应少于4h。7检验方法7.1外观目力观察。7.2相互作用目测和手感检查。7.3工作面的表面粗糙度用表面粗糙度比较样块以比较法检查。若发生争议时，则用表面粗造度检查仪上进行检验。2
