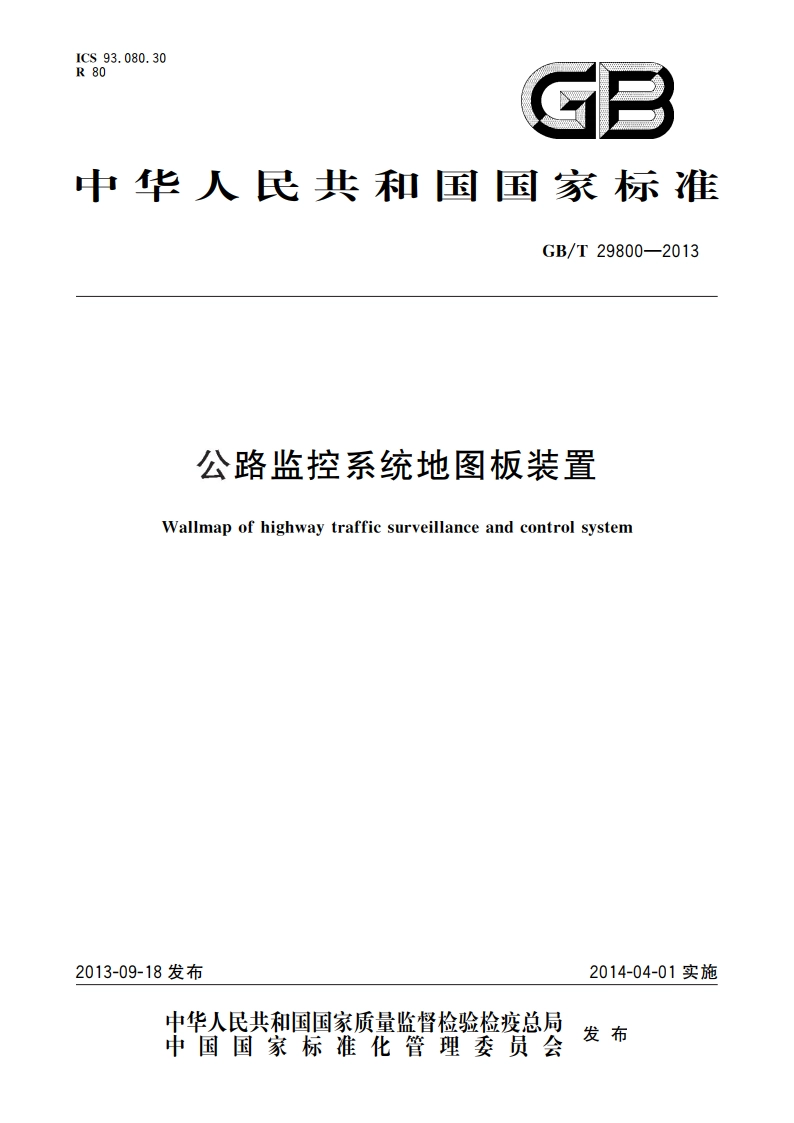

公路监控系统地图板装置 GBT 29800-2013.pdf

GB/T29800-2013总线驱动器显示单元屏面屏架图1地图板结构示意图3.2分类地图板按其屏面排列方式分为平面型、弧型、折面型等类型。4技术要求4.1适用环境条件4.1.1安装环境：)具有温度和湿度调节的室内：b)不允许有较强的外磁场感应强度，其任一方向不超过0.5mT:)有防尘及防静电措施，安全保护接地的接地电阻不大于4。4.1.2相对湿度：不大于85%。4.1.3环境温度：十15十35。4.2材料要求4.2.1地图板的屏架结构件宜采用符合国家相关标准的金属材料，屏面材料应采用阻燃型工程塑料。4.2.2所用元件应具有产品合格证或证明质量合格的文件。元件的性能应满足设计要求，安装易于维修和心运。4.2.3元件输人电流为直流：)单色灯工作容量：1)电压24V、电流不大于20mA、功率不大于0.48W;2)电压12V、电流不大于40mA、功率不大于0.48W,b)双色灯工作容量：1)电压24V、电流不大于40mA、功率不大于0.96W;2)电压12V,电流不大于80mA,功率不大于0.96W,4.2.4数字显示器应采用码位为16位的BCD数码管，显示方式应符合表1的规定：数字显示器应采用RS-232或RS485串行接口。4.3结构及尺寸4.3.1基本结构要求4.3.1.1地图板的设计与组合应考虑元器件安装、布线、运行以及维修的方便。2
