光敏材料用多官能团丙烯酸酯单体纯度(酯含量)的测定 毛细管气相色谱法 GBT 32699-2016.pdf

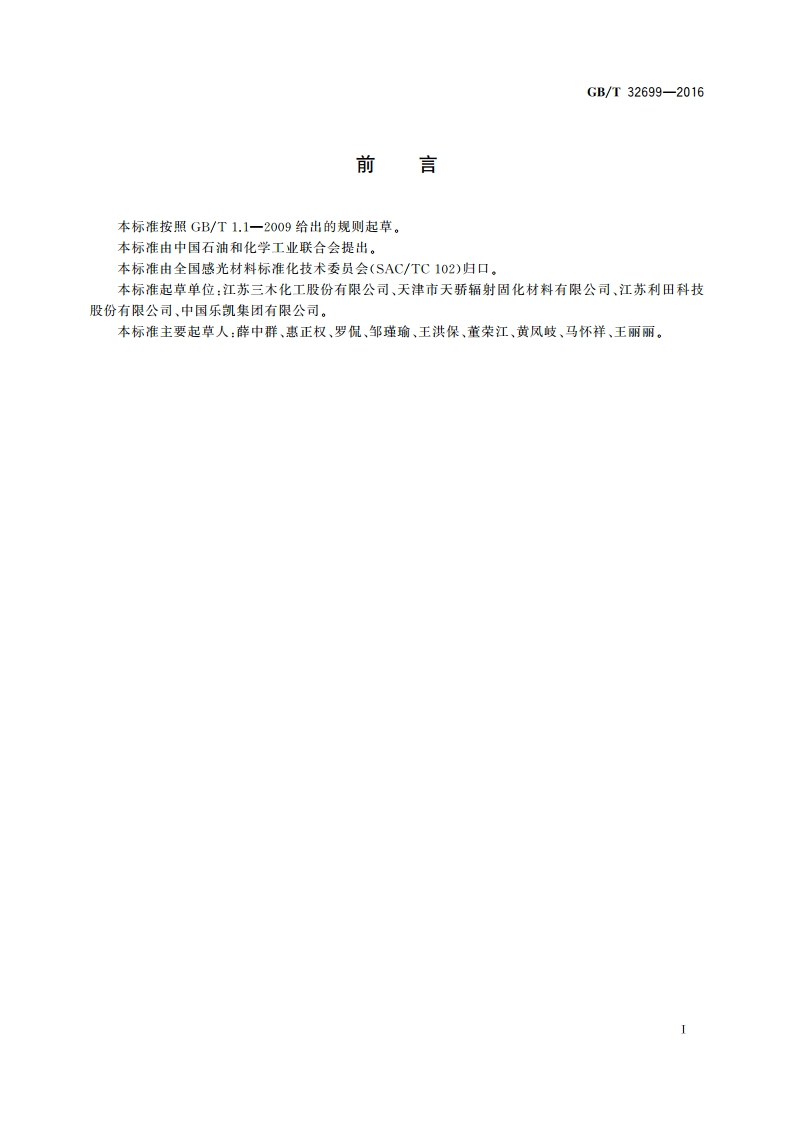

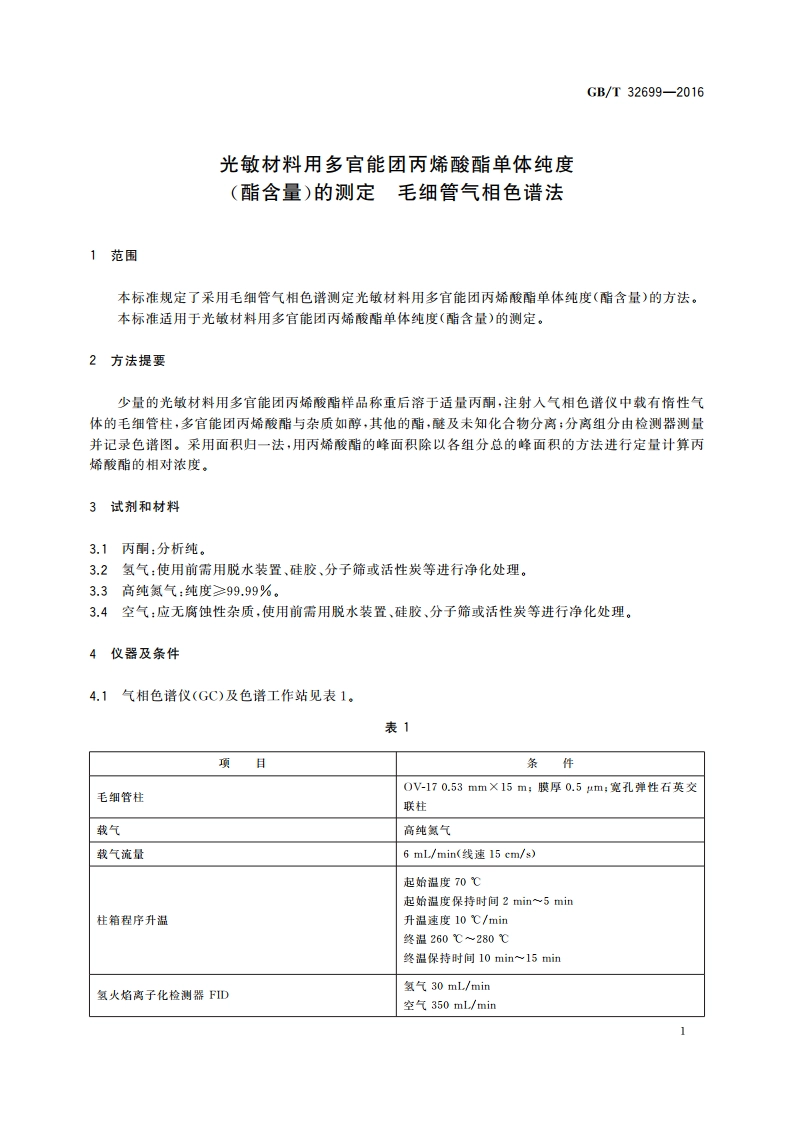

GB/T32699-2016前言本标准按照GB/T1.1一2009给出的规则起草。本标准由中国石油和化学工业联合会提出。本标准由全国感光材料标准化技术委员会(SAC/TC102)归口。本标准起草单位：江苏三木化工股份有限公司、天津市天骄辐射固化材料有限公司、江苏利田科技股份有限公司、中国乐凯集团有限公司。本标准主要起草人：薛中群、惠正权、罗侃、邹瑾瑜、王洪保、董荣江、黄风岐、马怀祥、王丽丽。IGB/T32699-2016表1（续）项目条件检测器温度350进样器温度250300补偿气高纯氲气补偿气流速20 mL/min30 mL/min分流比054.2天平：电子天平，感量0.1mg。4.3注射器：1L注射器。4.4螺口玻璃瓶：40mL螺口玻璃瓶。4.5移液管：5mL移液管。5分析步骤5.1试样制备把螺口玻璃瓶(4.4)置于天平(4.2)托盘上，复零。在螺口玻璃瓶(4.4)中称取约(0.5土0.01)g的多官能团丙烯酸酯样品。再向螺口玻璃瓶(4.4)中移入5mL丙酮(3.1)稀释，盖上盖子，摇匀。5.2试样检测5.2.1用丙酮(3.1)冲洗气相色谱仪内毛细管柱，运行程序升温，直到除了空白溶剂（丙酮）无杂质峰出现。5.2.2注射0.2L的试样溶液进人气相色谱仪毛细管柱，运行程序升温，记录色谱图，控制分流比尽量小。6分析结果的表述6.1计算（面积归一法）利用色谱工作站积分开关程序消除丙酮峰，计算机系统自动计算试样中各组分峰面积，并给出面积百分比及含量，单体纯度按式(1)计算：C:=A,/A100%式中：C:一试样中多官能团丙烯酸酯单体的纯度（酯含量）；A:一试样中多官能团丙烯酸酯单体峰面积；A一试样中各组分峰面积之和。6.2结果表述单体纯度（酯含量）精确至0.01%。
