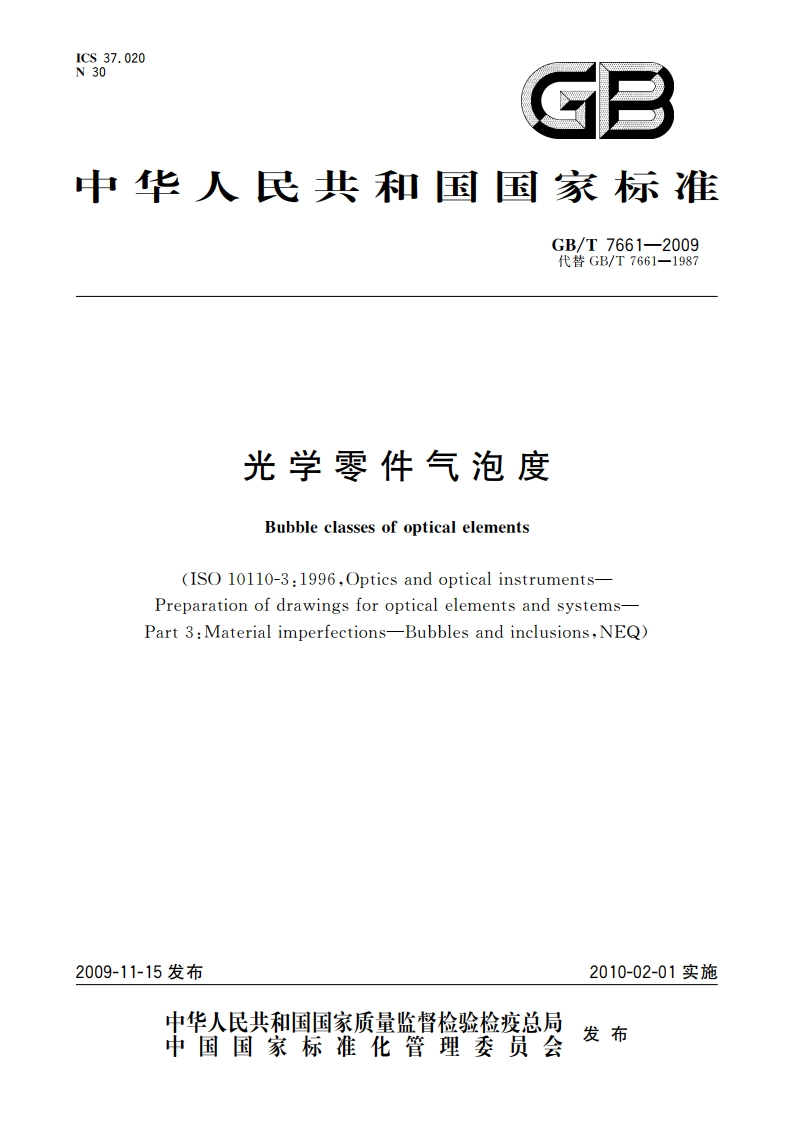

光学零件气泡度 GBT 7661-2009.pdf

GB/T7661-20094气泡度4.1总则气泡及其杂质对光学性能的有害影响基本上与其横截面沿光轴方向投影所呈现的面积成正比。4.2气泡度公差4.2.1气泡度公差由基本级数(A)及其允许个数(N)组成，即NA。4.2.2基本级数是公比为1.6的优先数系列，其数值为：0.006,0.010.0.016,0.025,0.040,0.063,0.10.0.16,0.25.0.40,0.63,1.0,1.6,2.5,4.0。4.3气泡度未注公差当零件的产品图样上未标注气泡度公差时，其材料应符合表1规定的未注公差要求。当零件的气泡度要求高于或低于未注公差时，均应在零件的产品图样上予以标注。表1气泡度未注公差零件最大尺寸/mm10103030100100300未注公差/（个mm)30.1650.2550.4050.63。四形为直径，椭圆形为长轴，其他形状为其对角线。4.4分解4.4.1气泡度的基本级数可用换算系数分解成若干个较小级数，即较小的级数等于基本级数除以级数换算系数，即A=A/k。级数换算系数(k)定为1.6,2.5,4。级数换算值系列及其基本级数对应的圆形气泡或杂质的横截面直径由表2给出。注：6.3，A0.16A的极小级数忽略不计，表2级数换算值系列级数换算系数(k)1.62.54.0基本级数(A)/mm横截面直径()/mm换算成较小级数(A=A/k)/mm0.0060.0070.0100.0110.0060.0160.0180.0100.0060.0250.0280.0160.0100.0060.0400.0450.0250.0160.0100.0630.0700.0400.0250.0160.100.110.0630.0400.0250.160.180.100.0630.0400.250.280.160.100.0630.400.450.250.160.100.630.700.400.250.161.01.10.630.400.251.61.81.00.630.402.52.81.61.00.634.04.52.51.61.0:例形气泡或杂质的横截面直径=2xA.
