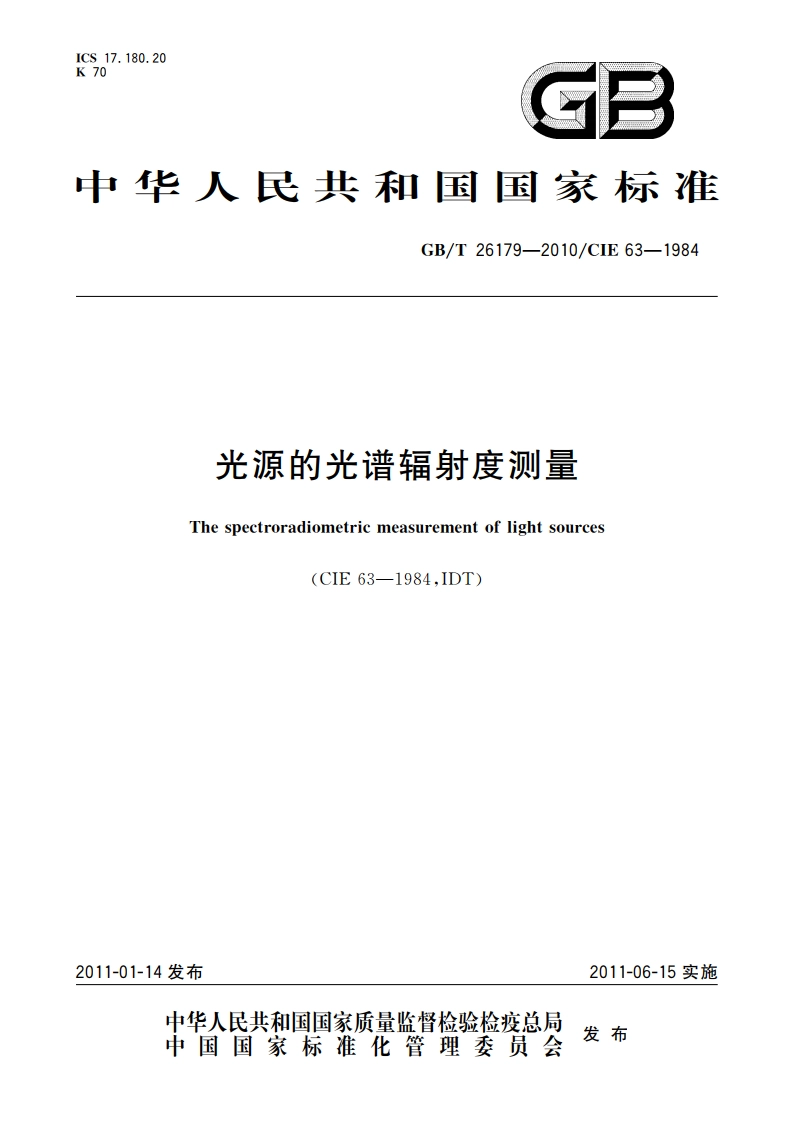

光源的光谱辐射度测量 GBT 26179-2010.pdf

GB/T26179-2010/CIE63-1984光源的光谱辐射度测量0术语本标准中讨论到的辐射量在国际照明词汇(CE1983)中有详细定义。但是在这里重申一遍一些涉及到的重要概念是很有帮助的。0.1(在表面一点的)辐射照度Irradiance(at a point of a surface)是人射到包含该点的面积元上的辐射通量除以该面积元的商。辐射度表达式为E,=db./dA在SI中的单位为Wm-(瓦特每平方米)。0.2辐射亮度Radiance是指辐射源表面上一点处在给定方向的辐射亮度是包含该点的面积元在给定方向上的辐射强度与面元在垂直于该方向的平面上的正交投影面积之商。幅射亮度的表达式为L.=db./(d2dAcos0),在SI中的单位为Wsr-m-2(瓦特每球面度每平方米)。前级词“光普的”是完全表达“一光谱密集度”的缩写，光谱密集度是指在给定波长两侧附近，无穷小波长范围内的辐射通量与该波长间隔之商。光谱辐射照度的表达式为E=dE./d认在SI中的单位为Wm3,或Wm2nm。光谱辐射亮度的表达式为La=dL./d在SI中的单位为Wsr-m-3,Wsr-m-nm-。在实践中，测量的量往往围绕E或L与光谱辐射度计的光谱响应函数之间进行。光度值是通过用加权函数的积分的光谱测量得到的，比如E,V(入)d认。这种积分法一般是用带宽入求和得到的，即EV(入)d以。要想得到一个绝对值，求出的和就应再乘以Km,即V(入)响应值最大时的光效，定义为683lm/W。更详细的光度值定义见CIE18/2物理光度学基础。1光谱辐射度计及使用方法1.1光谱辐射度测量系统的基本组成元素一个光普福射度测量系统是由三个基本元素组成的：1)一个或几个光源、电气测量仪器及供电电源；2)用于耦合光源，光接收器的分光单色仪：3)光接收器、工作电源、数据采集及输出装置。图1用一个普通的图表表示一个象征性的光谱辐射度测量系统。关于光谱辐射度测量的基本原理见附录A,首先将尝试各种光谱辐射度计实际的装置的局限性。然后会补充更深的内容来扩充本标准特殊测量技术方面的范围。1.2光谱辐射照度的测量一般测量过程包括被测光源和一只已知光谱能量分布的标准光源（通常是一只钨丝灯）的比较。在所有情况下，校准的褙确情况应加以说明，以保证这些情况在光源以后的使用中可以再现。对于辐射照度来说，测量的是光源在给定方向上到达指定的区域内的辐射。如果需要绝对测量的
