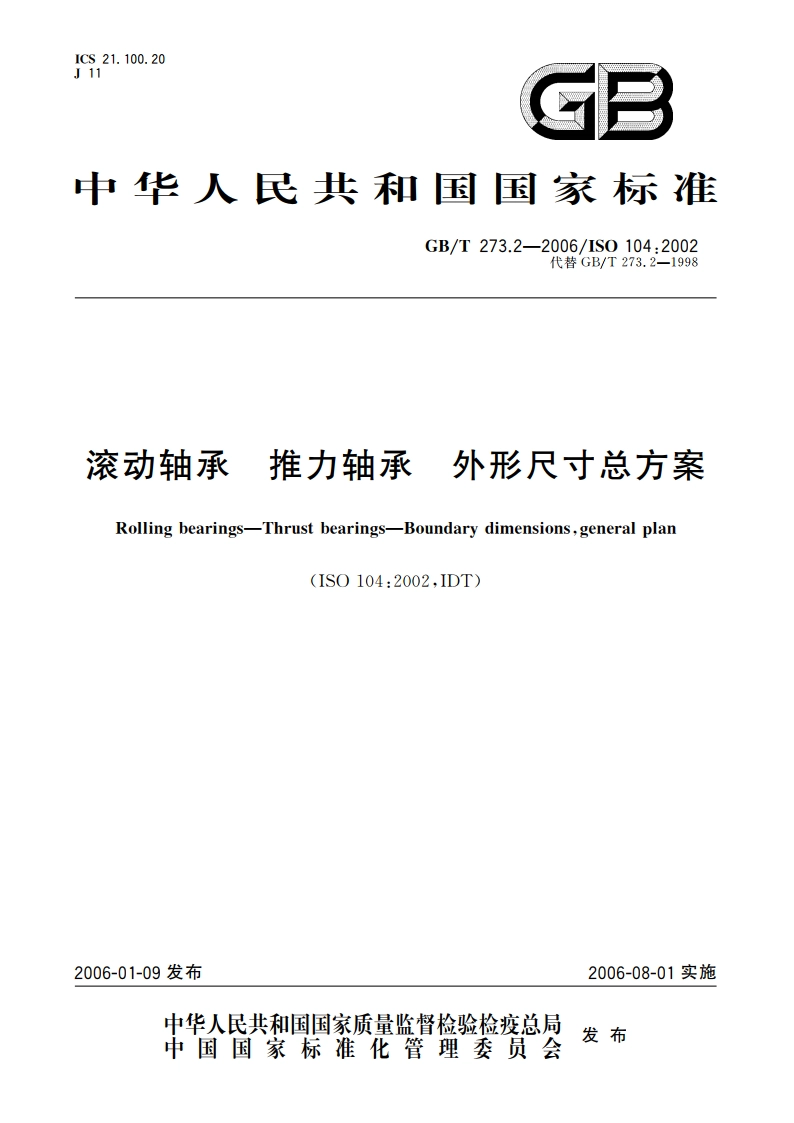

滚动轴承 推力轴承 外形尺寸总方案 GBT 273.2-2006.pdf

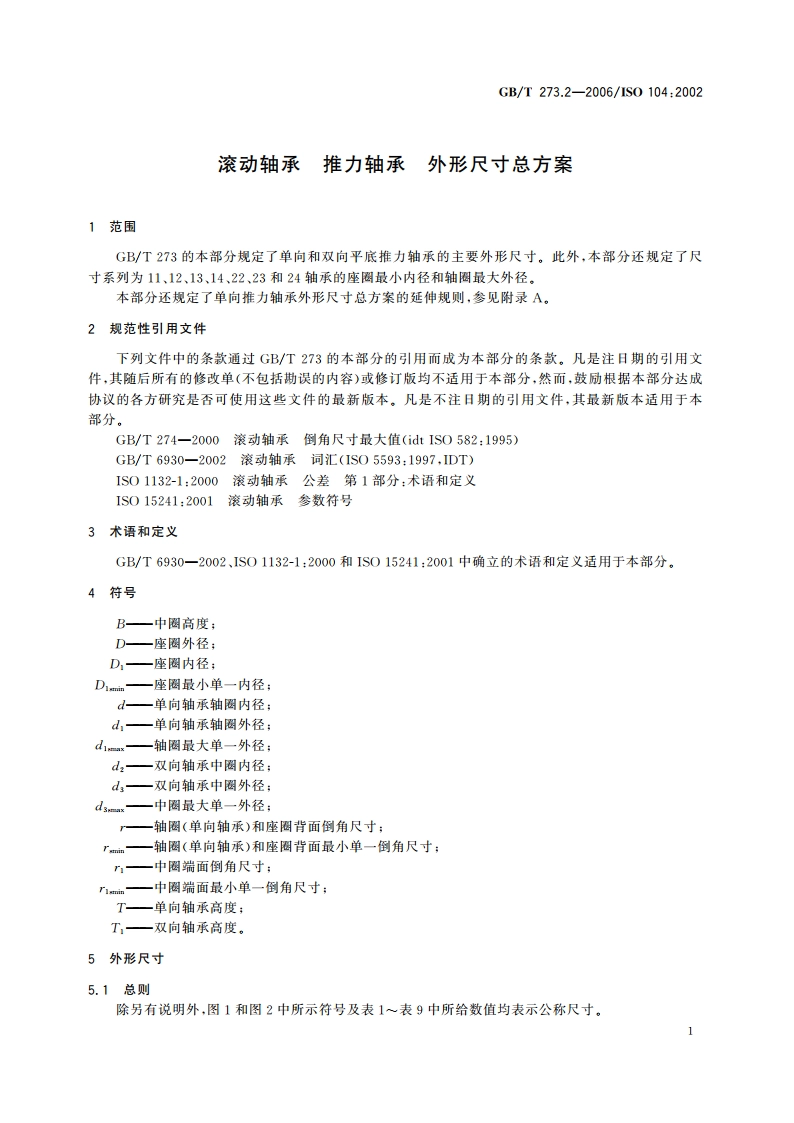

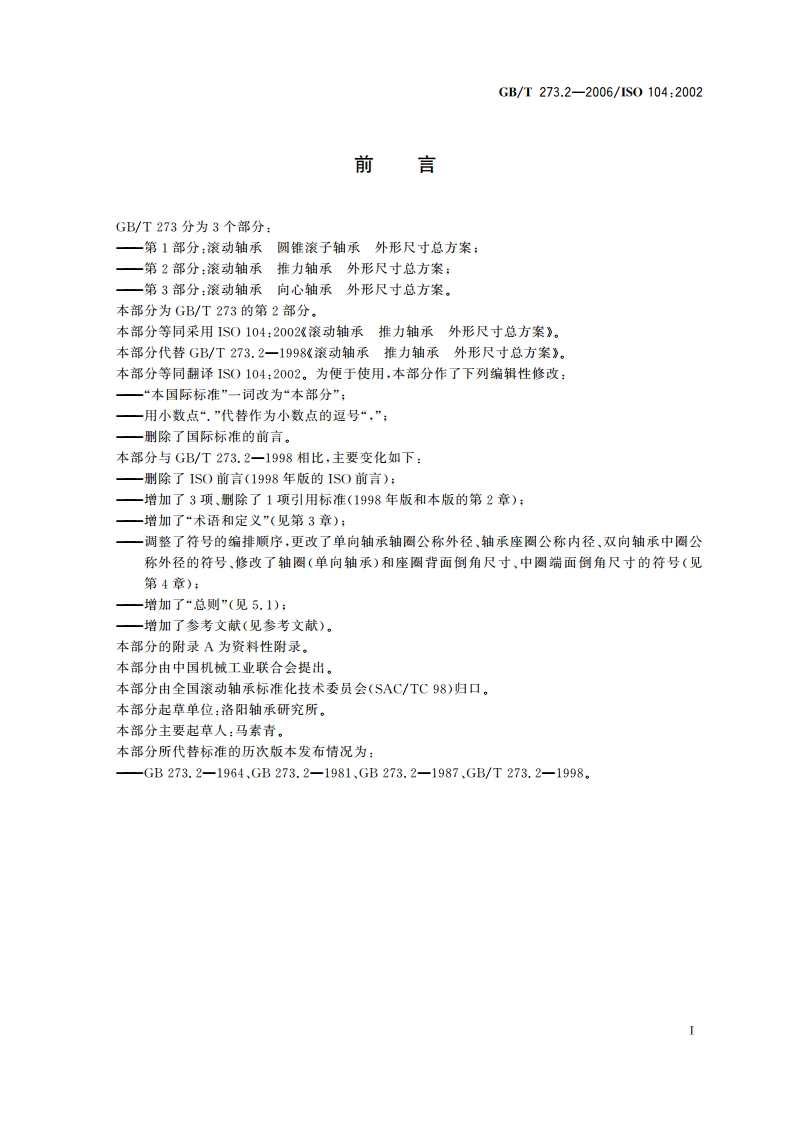

GB/T273.2-2006/1S0104:2002滚动轴承推力轴承外形尺寸总方案1范围GB/T273的本部分规定了单向和双向平底推力轴承的主要外形尺寸。此外，本部分还规定了尺寸系列为11、12、13、14、22、23和24轴承的座圈最小内径和轴圈最大外径。本部分还规定了单向推力轴承外形尺寸总方案的延伸规则，参见附录A。2规范性引用文件下列文件中的条款通过GB/T273的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T274一2000滚动轴承倒角尺寸最大值(idt IS0582:1995)GB/T6930一2002滚动轴承词汇(1S05593:1997,IDT)IS01132-1:2000滚动轴承公差第1部分：术语和定义IS015241:2001滚动轴承参数符号3术语和定义GB/T6930一2002、IS01132-1:2000和IS015241:2001中确立的术语和定义适用于本部分。4符号B一中圈高度：D一座圈外径D一座图内径：Da一座圈最小单一内径；d一单向轴承轴圈内径：山，一单向轴承轴圈外径：dm一轴图最大单一外径；d2一双向轴承中圈内径；d一双向轴承中圈外径：d*一中圈最大单一外径：一轴圈（单向轴承）和座圈背面倒角尺寸：rm一轴圈（单向轴承）和座圈背面最小单一倒角尺寸；一中圈端面倒角尺寸：一中圈端面最小单一倒角尺寸：T一单向轴承高度：T一双向轴承高度。5外形尺寸5.1总则除另有说明外，图1和图2中所示符号及表1表9中所给数值均表示公称尺寸。
