光学系统像质测试方法
GBT
11168-2009
光学系统
测试
方法
11168
2009

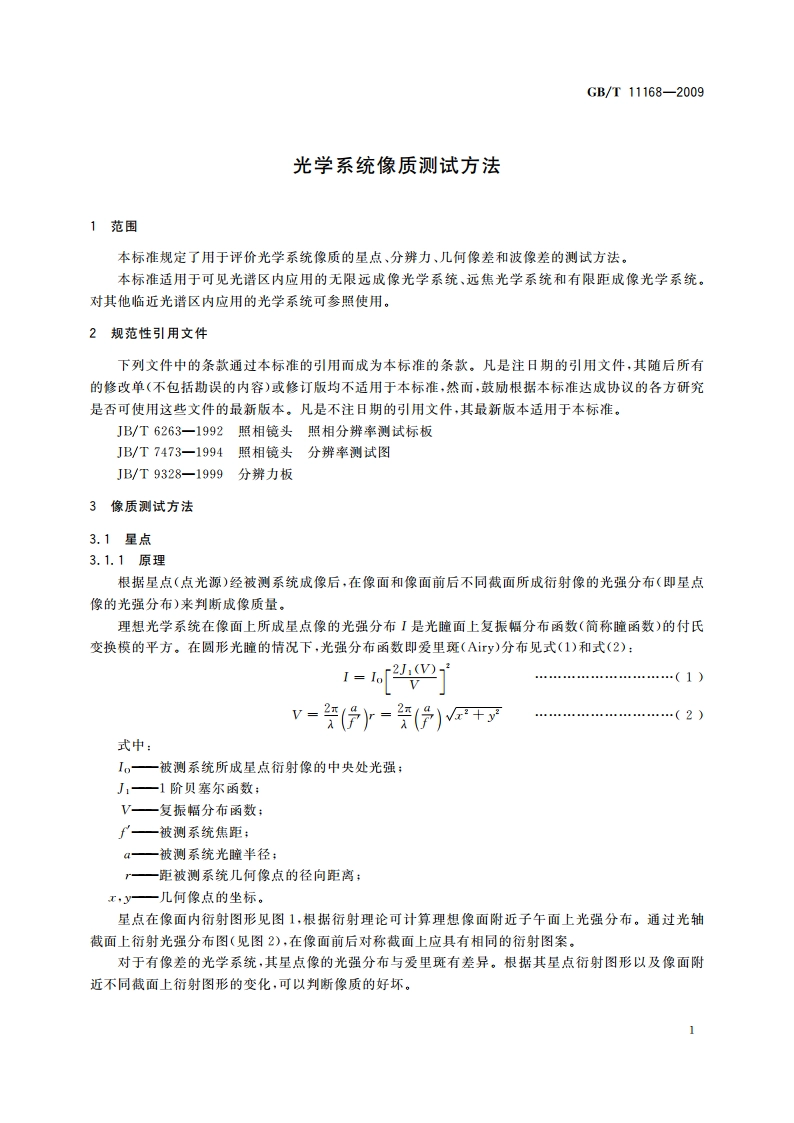

GB/T11168-2009图1焦平面33焦平面图23.1.2测量装置包括星点系统、被测系统夹持器和观察系统三部分。3.1.2.1无限远成像光学系统测量装置见图3，聚光镜将光源发射的光束聚焦于星点孔，星点孔位于准直物镜的焦点上，由准直物镜射出的光束应均匀充满被测系统的整个孔径，星点孔在被测系统焦面上成像，经观察显微镜放大后由人眼观察。2U.1一光源：2聚光镜：3一光阑（星点孔）：4淮直物镜：5一被测光学系统：6一观浆显微镜。图33.1.2.1.1星点孔星点孔应该足够小，其几何像的直径应小于爱里斑半径。2
