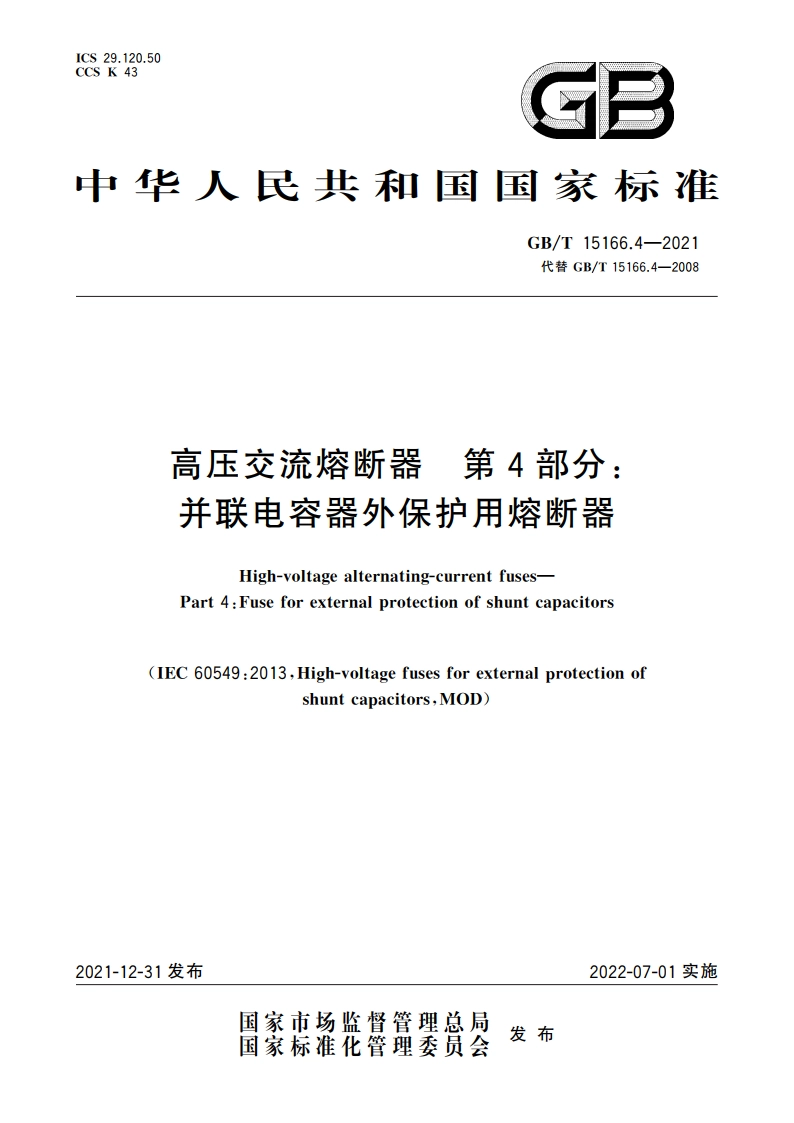

高压交流熔断器 第4部分：并联电容器外保护用熔断器 GBT 15166.4-2021.pdf

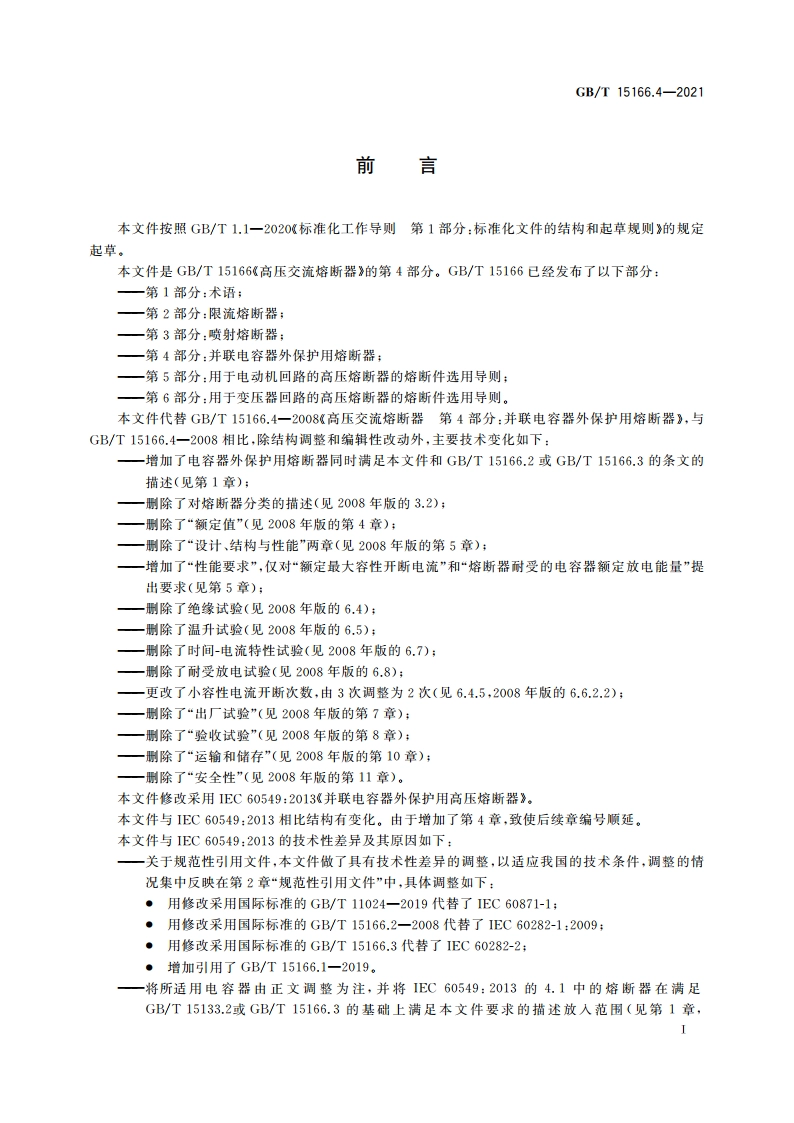

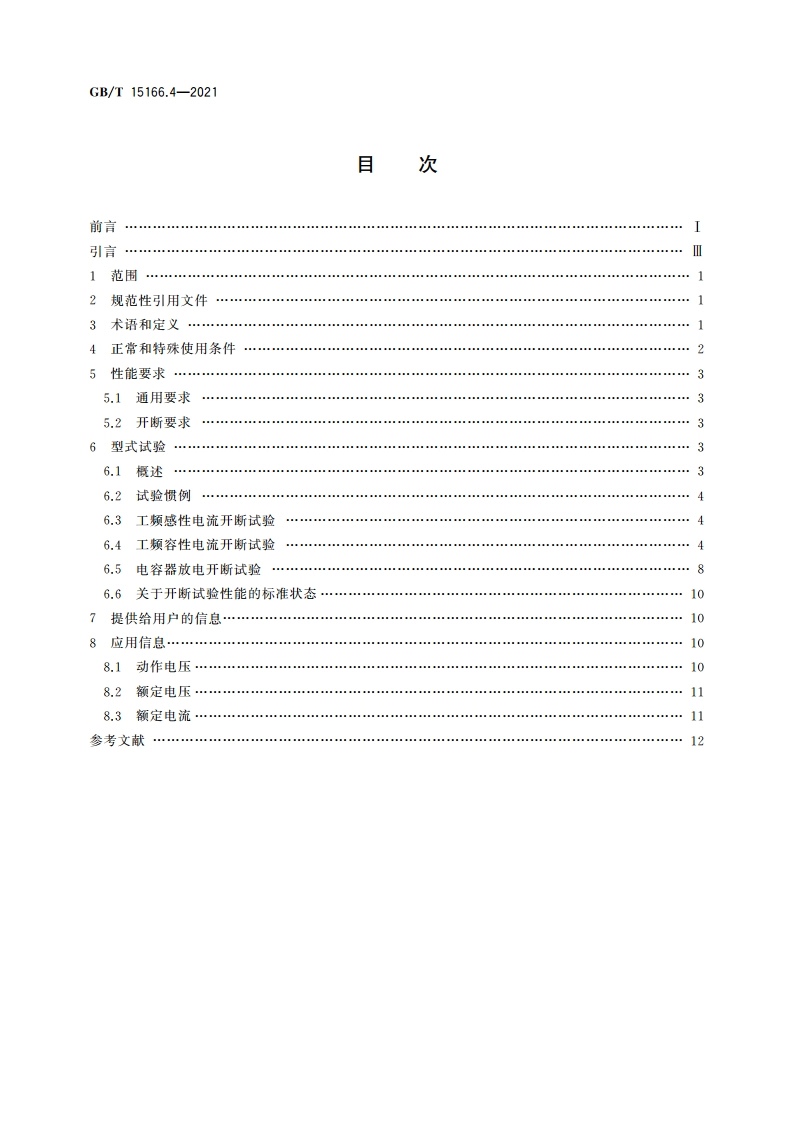

GB/T15166.4-2021目次前言I引言】范用】2规范性引用文件13术语和定义14正常和特殊使用条件5性能要求5,1通用要求3333333333背5.2开断要求36型式试验6.1概述6,2试验惯例63工频感性电流开断试验6,4工须容性电流开断试验65电容器放电开断试验86.6关于开断试验性能的标准状态107提供给用户的信息108应用信息108.1动作电压.1082额定电压118.3新定电流411参考义献12GB/T15166.4-2021前言本文件按照GB/T1.1一2020标准化工作导则第1部分：标准化文件的结构和起草规则的规定起草。本文件是GB/T15166高压交流熔断器的第4部分。GB/T15166已经发布了以下部分：一第1部分：术语：一第2部分：限流熔断器；一第3部分：喷射熔断器：一第4部分：并联电容器外保护用熔断器：一第5部分：用于电动机回路的高压熔断器的熔断件选用导则；一第6部分：用于变压器回路的高压熔断器的熔断件选用导则。本文件代替GB/T15166.4一2008高压交流熔断器第4部分：并联电容器外保护用熔断器，与GB/T15166.4一2008相比，除结构调整和编辑性改动外，主要技术变化如下：一增加了电容器外保护用熔断器同时满足本文件和GB/T15166.2或GB/T15166.3的条文的描述（见第1章）；一用除了对熔断器分类的措述（见2008年版的3.2）：一明除了“额定值”（见2008年版的第4章）：一删除了“设计、结构与性能”两章（见2008年版的第5章）：一增加了“性能要求”，仅对“额定最大容性开断电流”和“熔断器耐受的电容器额定放电能量”提出要求（见第5章）：一除了绝缘试验（见2008年版的6.4）：一删除了温升试验（见2008年版的6.5）：一删除了时间-电流特性试验（见2008年版的6.7）；一删除了耐受放电试验（见2008年版的6.8）：一更改了小容性电流开断次数，由3次调整为2次（见6.4.5,2008年版的6.6.2.2）：一删除了“出厂试验”（见2008年版的第7章）：一删除了“验收试验”（见2008年版的第8章）：删除了“运输和储存”（见2008年版的第10章）：一删除了“安全性”（见2008年版的第11章）。本文件修改采用EC60549:2013并联电容器外保护用高压熔断器。本文件与IEC60549:2013相比结构有变化。由于增加了第4章，致使后续章编号顺延。本文件与1EC60549:2013的技术性差异及其原因如下：一关于规范性引用文件，本文件做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下：用修改采用国际标准的GB/T11024一2019代替了IEC60871-1:用修改采用国际标准的GB/T15166.2一2008代替了1EC60282-1:2009:用修改采用国际标准的GB/T15166.3代替了1EC60282-2:增加引用了GB/T15166.1一2019。一将所适用电容器由正文调整为注，并将1E60549：2013的4.1中的熔断器在满足GB/T15133.2或GB/T15166.3的基础上满足本文件要求的描述放入范围（见第1章，GB/T15166.4-2021IEC60549:2013的第1章)：一术语和定义引导语增加了引用标准（见第3章）：一将术语“电容器额定放电能量”改为“熔断器耐受的电容器额定放电能量”（见3.10，EC60549:2013的3.10)：一增加了正常和特殊使用条件（见第4章）：一增加了图3电容器放电开断试验接线图（见6.5,2）。本文件做了下列编辑性修改：一为与我国技术标准体系一致，将标准名称改为高压交流熔断器第4部分：并联电容器外保护用熔断器：一调整了参考文献。请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中国电器工业协会提出。本文件由全国熔断器标准化技术委员会(SAC/TC340)归口。本文件起草单位：西安高压电器研究院有限责任公司、日升集团有限公司、西安交通大学、国网河北省电力有限公司电力科学研究院、库柏电子科技（上海）有限公司、中国电力科学研究院有限公司、国网辽宁省电力有限公司电力科学研究院、国网浙江省电力有限公司电力科学研究院、国网陕西省电力公司电力科学研究院、上海电气输配电试验中心有限公司、施耐德电气（中国）有限公司、上海迪康电力设备有限公司、山东泰开智能配电有限公司、苏州电器科学研究院股份有限公司、浙江八达电子仪表有限公司时通电气分公司、宁波舜利高压开关科技有限公司、伊顿电气有限公司、江东金具设备有限公司、正泰电气股份有限公司、德凯质量认证（上海）有限公司、浙江民源高压电器有限公司。本文件主要起草人：张子骁、田恩文、石维坚、孙梅、冯武俊、刘志远、邢娜、顾朝敏、孙鸣、庞先海、谢瑞涛、冯英，范广伟、王飞鸣、赵庆斌、谢成、史宏伟、杨韧、孔祥军、丘伟锋、雷小强、谭燕、任晓东、杨英杰、叶树新、李晓东、胡光福、陈洪飞、乐三祥、崔旭东、陈稳、戴浩泽。本文件及其所代替文件的历次版本发布情况为：一1994年首次发布为GB/T15166.4一1994,2008年第一次修订：一本次为第二次修订。
