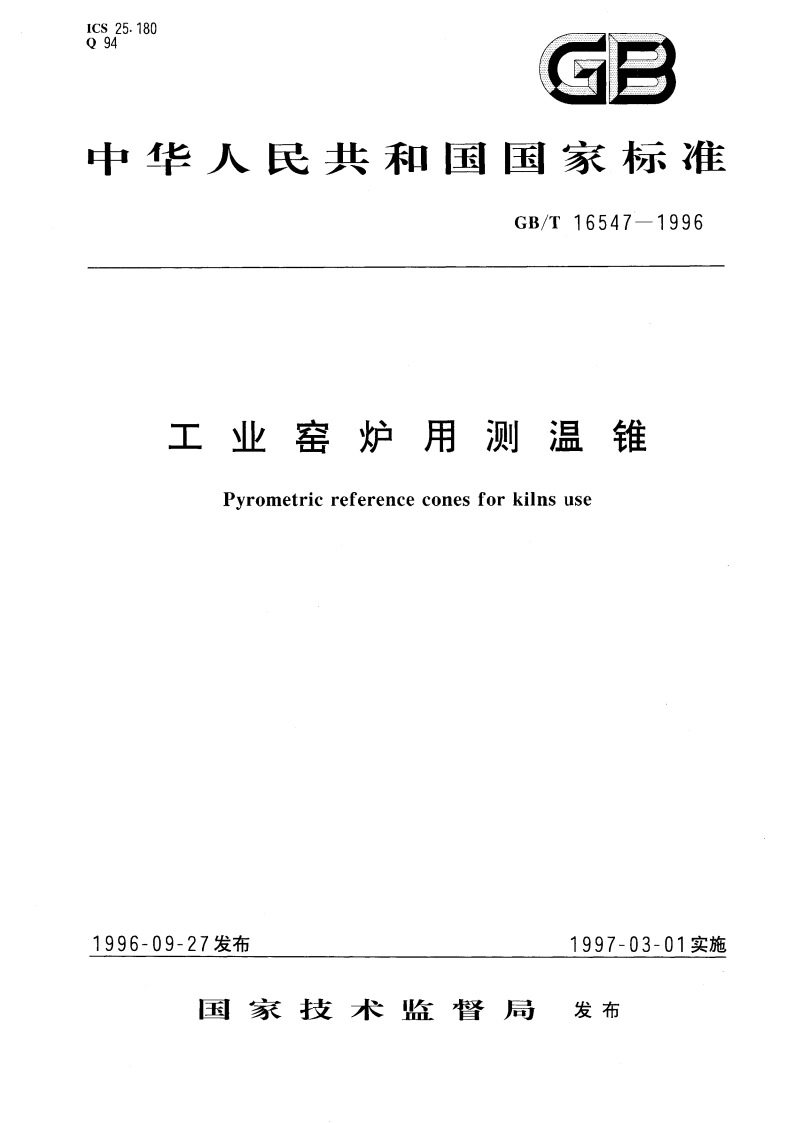

工业窑炉用测温锥 GBT 16547-1996.pdf

中华人民共和国国家标准工业窑炉用测温锥GB/T16547-1996Pyrometric reference cones for kilns use1范围本标准规定了工业窑炉用测温锥（以下简称窑用锥）的定义、尺寸形状、插锥形式、标准温度、弯倒温度校验的试验方法和标记。本标准适用于规定的窑用锥系列，其温度范围为12201580。并用于显示与控制工业窑炉的加热效果。2引用标准下列标准包含的条文，通过在本标准中引用而构成为本标准的条文。在标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T13794-92实验室用标准测温锥GB/T7322一87耐火材料耐火度试验方法3定义本标准采用下列定义。3.1窑用锥具有规定的形状、尺寸和一定组成的截头斜三角锥体，当其按规定条件安装和加热时，能按已知方式在规定的温度弯倒。3.2弯倒温度当安插在锥台上的窑用锥，在规定条件下，按规定的升温速率加热时，其锥尖端弯倒至锥台水平面时的温度。4要求4.1锥的尺寸、形状锥的尺寸、形状如图1所示国家技术监督局1996-09-27批准1997-03-01实施
