锅炉蒸汽的采样方法 GBT 14416-2010.pdf

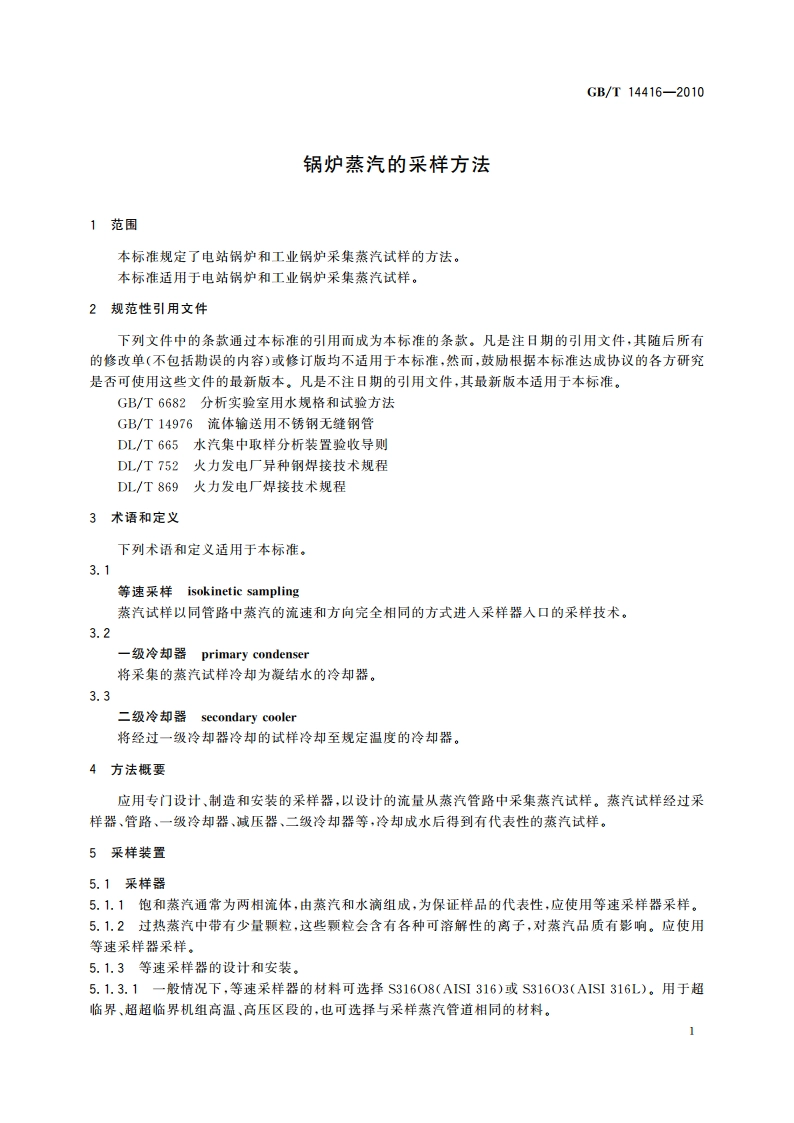

GB/T14416-2010锅炉蒸汽的采样方法1范围本标准规定了电站锅炉和工业锅炉采集蒸汽试样的方法。本标准适用于电站锅炉和工业锅炉采集蒸汽试样。2规范性引用文件下列文件中的条款通过本标准的引用而成为木标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T6682分析实险室用水规格和试脸方法GB/T14976流体输送用不锈钢无缝钢管DL/T665水汽集中取样分析装置验收导则DL/T752火力发电厂异种钢焊接技术规程DL/T869火力发电厂焊接技术规程3术语和定义下列术语和定义适用于本标准。3.1等速采样isokinetic sampling蒸汽试样以同管路中蒸汽的流速和方向完全相同的方式进人采样器入口的采样技术。3.2一级冷却器primary condenser将采集的蒸汽试样冷却为凝结水的冷却器。3.3二级冷却器secondary cooler将经过一级冷却器冷却的试样冷却至规定温度的冷却器。4方法概要应用专门设计、制造和安装的采样器，以设计的流量从蒸汽管路中采集蒸汽试样。蒸汽试样经过采样器、管路、一级冷却器、减压器、二级冷却器等，冷却成水后得到有代表性的蒸汽试样。5采样装置5.1采样器5.1,1饱和蒸汽通常为两相流体，由蒸汽和水滴组成，为保证样品的代表性，应使用等速采样器采样。5.1.2过热蒸汽中带有少量颗粒，这些颗粒会含有各种可溶解性的离子，对蒸汽品质有影响。应使用等速采样器采样。5.1.3等速采样器的设计和安装，5.1.3.1一般情况下，等速采样器的材料可选择S316O8(AISI316)或S316O3(AISI316L)。用于超临界、超超临界机组高温、高压区段的，也可选择与采样蒸汽管道相同的材料。
