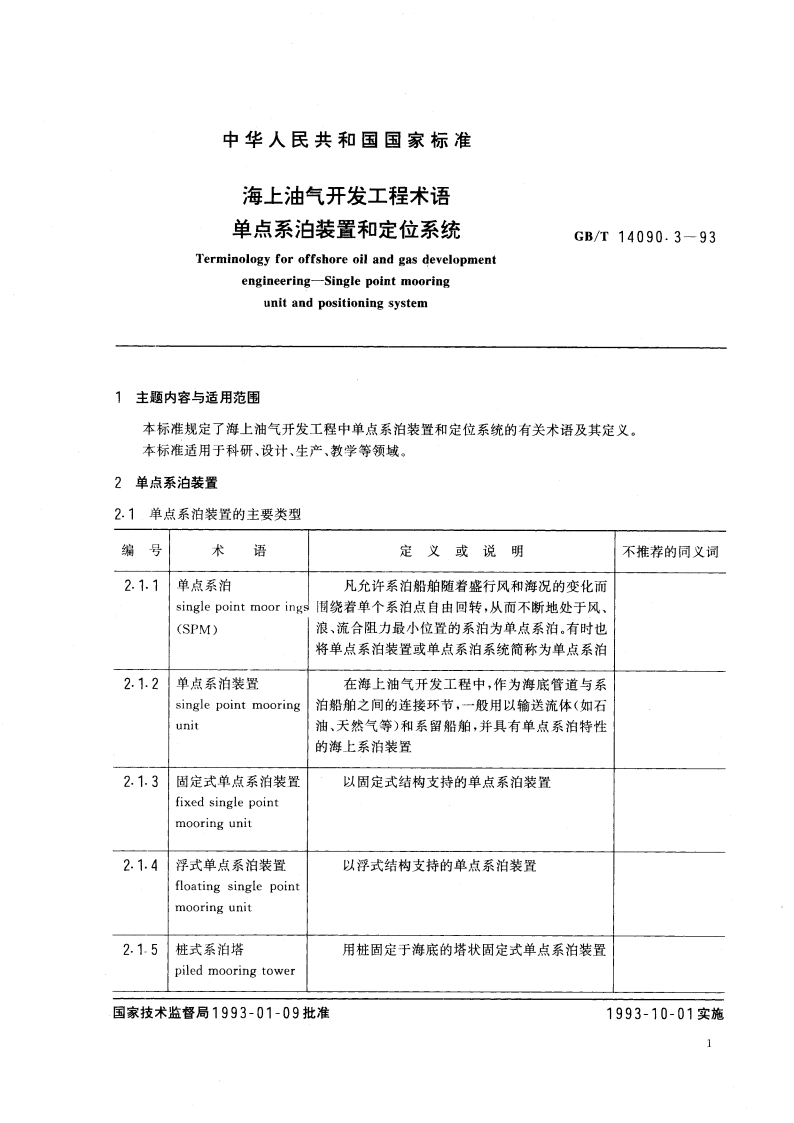

中华人民共和国国家标准海上油气开发工程术语单点系泊装置和定位系统GB/T14090.3-93Terminology for offshore oil and gas developmentengineering-Single point mooringunit and positioning system1主题内容与适用范围本标准规定了海上油气开发工程中单点系泊装置和定位系统的有关术语及其定义。本标准适用于科研、设计、生产、教学等领域。2单点系泊装置2.1.单点系泊装置的主要类型编号术语定义或说明不推荐的同义词2.1.1单点系泊凡允许系泊船舶随着盛行风和海况的变化而single point moor ings围绕着单个系泊点自由回转，从而不断地处于风、(SPM)浪、流合阻力最小位置的系泊为单点系泊。有时也将单点系泊装置或单点系泊系统简称为单点系泊2.1.2单点系泊装置在海上油气开发工程中，作为海底管道与系single point mooring泊船舶之间的连接环节，一般用以输送流体（如石unit油、天然气等)和系留船舶，并具有单点系泊特性的海上系泊装置2.1.3固定式单点系泊装置以固定式结构支持的单点系泊装置fixed single pointmooring unit2.1.4浮式单点系泊装置以浮式结构支持的单点系泊装置floating single pointmooring unit2.1.5桩式系泊塔用桩固定于海底的塔状固定式单点系泊装置piled mooring tower国家技术监督局1993-01-09批准1993-10-01实施1GB/T14090.3-93编号术语定义或说明不推荐的同义词2.1.15混合刚臂式单锚腿系在刚臂式单锚腿系泊装置中加设悬链系统，泊装置使整个系泊装置的回复力部分由浮力产生，部分hybrid SALMRA由悬链的链重产生的混合式的单点系泊装置2.1.16轭塔式单锚腿系泊装锚腿为一塔形的浮力结构，其下段为一刚性置立管，上段为一竖立的圆柱形浮筒，立管底端与海yoke tower single底基础相铰接，浮筒顶部则以一刚性轭架与系泊anchor leg mooring船舶相铰接的单锚腿系泊装置2.1.17立管转塔式系泊装置由立管、悬链和转塔结构组成的单点系泊装riser turret mooring置。其立管的上端通过万向架与转塔结构中的轴承相连接；在立管的水下适当部位连接着一组固定于海底的悬链，使立管转塔结构竖立于海中一定位置上，整个装置的回复力由立管的浮力和悬链的链重产生；立管的底部连接着水下软管2.1.18铰接立管转塔式系泊立管顶端与系泊船舶之间铰接一刚性轭架，装置立管底端连接着一组悬链的立管转塔式系泊装置articulated riser tur-ret mooring2.1.19转塔式浮筒系泊装置转塔结构位于船首内部，支承悬链的系泊浮buoyant turret筒位于转塔底部的转塔与悬链锚腿系泊相组合的mooring(BTM)单点系泊装置2.1.20柔性轭架系泊装置系泊浮筒的转台和系泊船舶之间的连接采用soft yoke mooring柔性的铰接轻型轭架，用于浅水的悬链锚腿系泊装置2.2单点系泊装置的部件编一号术语定义或说明不推荐的同义词2.2.1轭架在单点系泊装置的转台（或立管顶部的万向yoke架)与系泊船舶之间起连接作用，并传递两者之间所有力和力矩的具有铰接端部的刚性构架2.2.2转台设在单点系泊装置的顶部由滚柱轴承支承的turntable可让系在其上的船舶按风标特性旋转的部件
